小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 如何从简单的JPGE格式，分析TEM图中的晶体的晶面，
191/2返回列表12下一页
查看: 3185  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zjy120420173

铁虫 (正式写手)

[求助] 如何从简单的JPGE格式，分析TEM图中的晶体的晶面， 已有3人参与

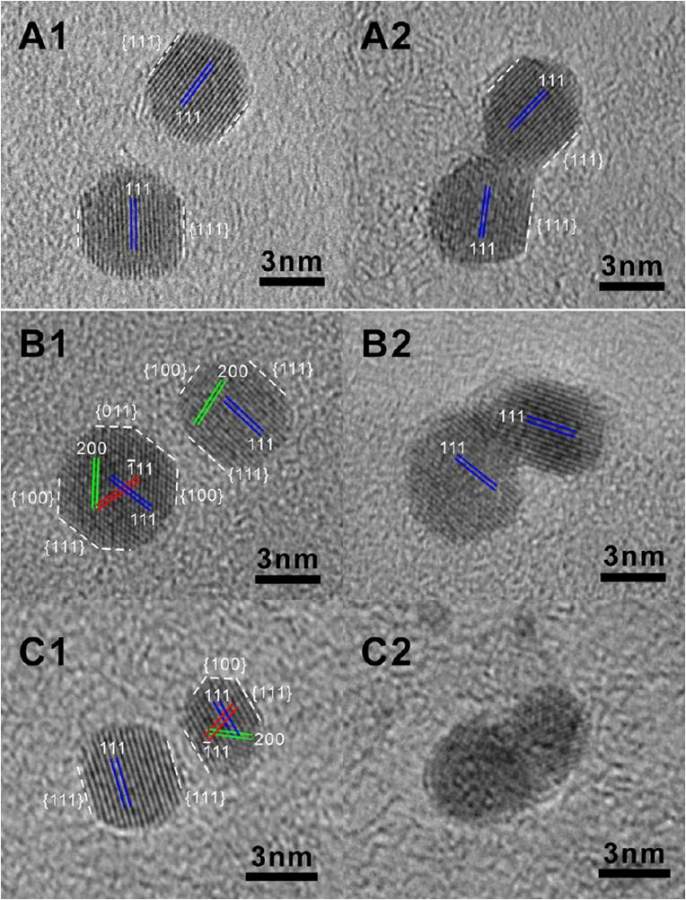

仅有的JPGE格式TEM图，如何分析TEM图中的晶体的晶面？详细解答下 ，谢谢！！！如图所示

如何从简单的JPGE格式，分析TEM图中的晶体的晶面，
回复此楼

» 收录本帖的淘帖专辑推荐

薄膜材料和器件表征

» 猜你喜欢
细节决定成败，态度决定高度
1楼 2016-09-04 19:58:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

huaxze

铜虫 (正式写手)
不是有标尺吗？测量出来晶格间距，按照比例来。

发自小木虫Android客户端
赞一下(1人) 回复此楼
5楼2016-09-06 09:26:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FMStation

至尊木虫 (知名作家)
https://imagej.nih.gov/ij/docs/examples/tem/
FFT Measurements
赞一下(1人) 回复此楼
11楼2016-09-06 14:30:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
其实没必要测多精确，这种HRTEM的技术本身标尺误差就很大的，你想精确也没啥办法，只是对已知晶体结构的一个辅助验证而已
赞一下(1人) 回复此楼
14楼2016-09-06 17:01:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

kangye_1989

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
除了C2，其他的不都标定好了么？还要分析什么？
赞一下 回复此楼
2楼2016-09-05 09:33:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjy120420173

铁虫 (正式写手)
引用回帖:
2楼: Originally posted by kangye_1989 at 2016-09-05 09:33:26
除了C2，其他的不都标定好了么？还要分析什么？

我想知道，怎么标定的？如果只有一张JPCE的TEM图，如何算晶面间距，和相应的晶面
赞一下 回复此楼
细节决定成败，态度决定高度
3楼2016-09-05 10:49:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlyama366

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zjy120420173: 金币+10 2016-09-06 11:01:29
引用回帖:
3楼: Originally posted by zjy120420173 at 2016-09-05 10:49:51
我想知道，怎么标定的？如果只有一张JPCE的TEM图，如何算晶面间距，和相应的晶面...

最简单的办法，是在JPEG图上数10~20条平行的晶面条纹，量一下宽度再按标尺算出晶面距离，与标准的面间距比对就可以啦。当然要知道是什么晶体才可以。
赞一下 回复此楼
4楼2016-09-05 20:07:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FMStation

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zjy120420173: 金币+20 2016-09-06 11:39:34
import into Matlab
<code>
1) reduce the graphics of the plot to the plain plot area (i.e. the axis-bound area)

2) import into matlab and display:

imdata=flipdim(imread('fig1.png'),1);

implot=imref2d(size(imdata));
implot.XWorldLimits=[xmin xmax];
implot.YWorldLimits=[ymin ymax];
imshow(imdata, implot);

% if y is logarithmic (for x accordingly...)
set(gca,'YScale','log');

% you might have to flip the axis direction
set(gca,'YDir','normal');

% you probably want to adjust the image aspect ratio.
set(gca,'DataAspectRatio',[1 70 1]);

note: xmin, xmax, ymin, and ymax are the limits of the axes. replace them manually with the values of your figure.
now you have a matlab reproduction of the figure, you like to have the data from.

3) "grab" the coordinates of a number of data points (npoints):

[x,y] = ginput(npoints)

move the mouse to the respective data points and (left) click. when clicked npoints, x and y coordinates of the npoints points in the plot's system are now stored in vectors x and y, respectively.
</code>
赞一下 回复此楼
6楼2016-09-06 10:51:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjy120420173

铁虫 (正式写手)
引用回帖:
6楼: Originally posted by FMStation at 2016-09-06 10:51:29
import into Matlab
<code>
1) reduce the graphics of the plot to the plain plot area (i.e. the axis-bound area)

2) import into matlab and display:

imdata=flipdim(imread('fig1.png'),1);
...

不会用matlAB.好像不太行，具体流程是？？？
赞一下 回复此楼
细节决定成败，态度决定高度
7楼2016-09-06 11:44:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjy120420173

铁虫 (正式写手)
引用回帖:
4楼: Originally posted by zlyama366 at 2016-09-05 20:07:42
最简单的办法，是在JPEG图上数10~20条平行的晶面条纹，量一下宽度再按标尺算出晶面距离，与标准的面间距比对就可以啦。当然要知道是什么晶体才可以。...

我想更精确些，如何用Image J 软件，从FFT出发，算晶面间距，然后比对？具体过程 谢谢
赞一下 回复此楼
细节决定成败，态度决定高度
8楼2016-09-06 11:46:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FMStation

至尊木虫 (知名作家)
Measuring a length in an image using ImageJ
https://www.youtube.com/watch?v=KI5Ya2roPRc
赞一下 回复此楼
9楼2016-09-06 11:53:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjy120420173

铁虫 (正式写手)
引用回帖:
9楼: Originally posted by FMStation at 2016-09-06 11:53:21
Measuring a length in an image using ImageJ
https://www.youtube.com/watch?v=KI5Ya2roPRc

算出了FFT，斑点到中心的距离，但是跟晶面间距怎么算？有具体的公式吗？？？？
赞一下 回复此楼
细节决定成败，态度决定高度
10楼2016-09-06 14:19:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
