[求助] 柔性膜片充气模拟 已有4人参与

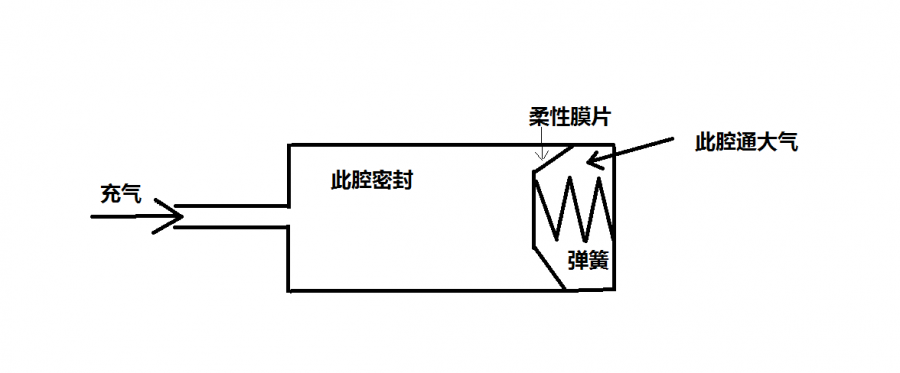

如图所示，我给一个密闭的容器充气，气源压力假设0.8mpa不变，假如这个容器是静止的我已经学会用fluent来模拟它的瞬态过程。但是！现在的物理模型是随气压会运动起来的柔性体膜片，而且后面还顶了一个弹簧。我之前学的动网格都是运动规律已经知道的，可以用UDF来定义，但是现在这个膜片的运动规律完全捉摸不透啊，我大致知道模拟这个过程是要用到“流固耦合”了，但是还是有动网格的问题存在啊，加上那个弹簧。。。小弟不才，请各位虫神加以指教！！！！！！！

柔性膜片充气模拟
回复此楼

» 猜你喜欢
1楼 2016-09-04 10:29:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

恍兮惚兮恃兮

金虫 (初入文坛)
自己顶顶顶顶顶顶顶
赞一下 回复此楼
2楼2016-09-04 15:00:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
可以用udf+动网格去处理
赞一下 回复此楼
3楼2016-09-05 09:54:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingspin

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
恍兮惚兮恃兮: 金币+20, ★有帮助 2016-09-07 08:15:15
薄膜变形用动网格有作死的嫌疑，薄膜如何有复杂大变形我建议用无网格法FPM
赞一下 回复此楼
欢迎加入Digimat技术交流讨论群366061054，了解复合材料多尺度仿真技术
4楼2016-09-05 13:44:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cwang1117

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
恍兮惚兮恃兮: 金币+20, ★★★很有帮助 2016-09-07 08:15:27
如果不考虑膜片变形，仅仅考虑弹簧被动拉伸和压缩，fluent的UDF和动网格容易实现
但如果考虑膜片变形，因为需要求解膜片的结构变形，fluent的UDF求解计算量较大
赞一下 回复此楼
与时间做朋友。。。
5楼2016-09-05 20:20:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

恍兮惚兮恃兮

金虫 (初入文坛)
引用回帖:
5楼: Originally posted by cwang1117 at 2016-09-05 20:20:28
如果不考虑膜片变形，仅仅考虑弹簧被动拉伸和压缩，fluent的UDF和动网格容易实现
但如果考虑膜片变形，因为需要求解膜片的结构变形，fluent的UDF求解计算量较大

膜片实际中会往右侧（图中）翻出去的，这个算是膜片有变形吗？我可以用ansysworkbench的transient structural 模拟的。
赞一下 回复此楼
6楼2016-09-06 08:55:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

恍兮惚兮恃兮

金虫 (初入文坛)
引用回帖:
3楼: Originally posted by 小七工作室1 at 2016-09-05 09:54:10
可以用udf+动网格去处理

udf不知道膜片这个interior边界层的变形情况
赞一下 回复此楼
7楼2016-09-06 08:56:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cwang1117

铁杆木虫 (正式写手)
引用回帖:
6楼: Originally posted by 恍兮惚兮恃兮 at 2016-09-06 08:55:33
膜片实际中会往右侧（图中）翻出去的，这个算是膜片有变形吗？我可以用ansysworkbench的transient structural 模拟的。...

如果用workbench和fluent耦合的话，还能用udf控制弹簧么？我没有试过
我的意思是workbench能不能做主被动变形耦合在一起的，比如弹簧什么的主动运动，然后膜片被动变形，workbench能实现么？
赞一下 回复此楼
与时间做朋友。。。
8楼2016-09-06 20:05:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mycc

专家顾问 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
流固双向耦合，供你参考 http://www.cfluid.com/forum.php? ... 9855&extra=
当然，你的膜如果有变形的话，难度更大，特别是柔性变形
赞一下 回复此楼
项目汇总：http://www.cfluid.com/forum.php?mod=viewthread&tid=114340&extra=
9楼2016-09-07 08:12:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

恍兮惚兮恃兮

金虫 (初入文坛)
引用回帖:
8楼: Originally posted by cwang1117 at 2016-09-06 20:05:08
如果用workbench和fluent耦合的话，还能用udf控制弹簧么？我没有试过
我的意思是workbench能不能做主被动变形耦合在一起的，比如弹簧什么的主动运动，然后膜片被动变形，workbench能实现么？...

用system coupling？
赞一下 回复此楼
10楼2016-09-07 08:14:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
