[求助] 网格处理问题 已有1人参与

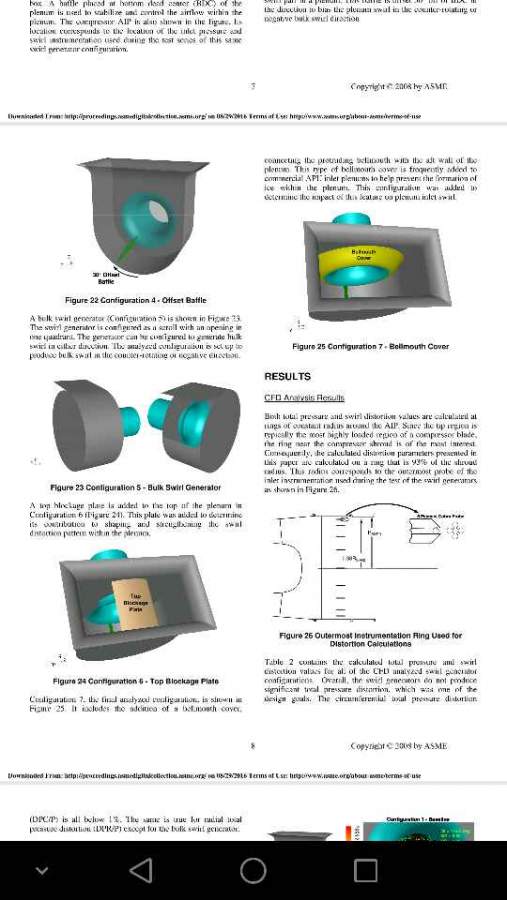

网格能手,这个腔室结构网格该怎么实现啊?内部有这么个喇叭口一样的结构,求高人指点一下!

网格处理问题


@wuming524 发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
011040301109: 金币+3, 有帮助 2016-09-04 09:32:56
看你的图,似乎是一个薄壁结构。如是,可以抽中面,然后使用壳体单元划分网格,比较容易。
2楼2016-09-04 06:39:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lihua193

新虫 (初入文坛)

可以考虑使用面分割操作

发自小木虫Android客户端
3楼2016-09-12 23:32:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

011040301109

新虫 (正式写手)

引用回帖:
3楼: Originally posted by Lihua193 at 2016-09-12 23:32:10
可以考虑使用面分割操作

通过interface吗?

发自小木虫Android客户端
4楼2016-09-12 23:42:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingspin

木虫 (著名写手)

切成八份,每一份就是一个六面体的拓扑了,用map划

发自小木虫IOS客户端
欢迎加入Digimat技术交流讨论群366061054,了解复合材料多尺度仿真技术
5楼2016-09-13 00:15:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lihua193

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by 011040301109 at 2016-09-12 23:42:58
通过interface吗?
...

可以尝试移动工作面,用工作面划分体
6楼2016-09-13 08:25:05
