[求助] 求助ABAQUS模拟过程中遇到的一些问题 已有1人参与

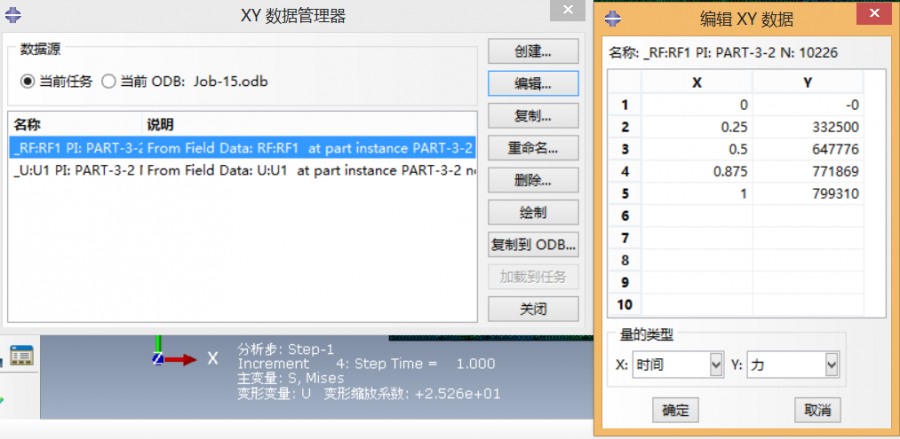

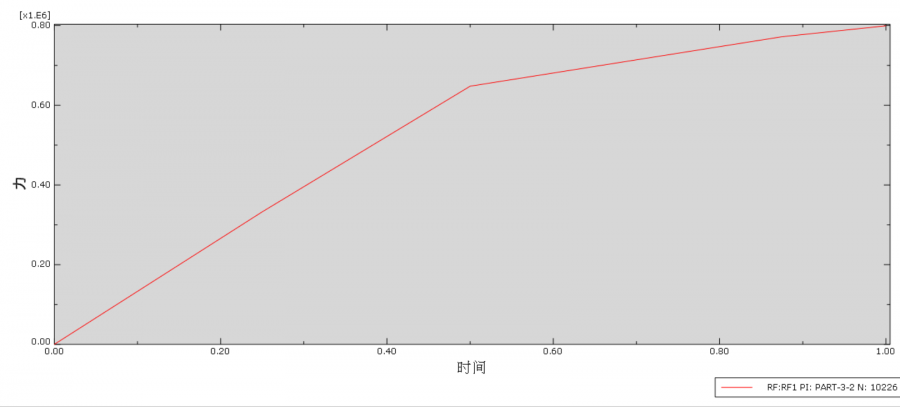

现在用ABAQUS模拟钢的单轴拉伸,选取了代表性体积单元,后处理想导出整个单元的应力-应变曲线,首先导出了反力和位移曲线,在转化成应力时由于是平面应力问题,是直接除以体积单元宽度吗?还有就是感觉导出力很大,换算成应力时达到了2w MPa,感觉不对啊。。求助

求助ABAQUS模拟过程中遇到的一些问题


求助ABAQUS模拟过程中遇到的一些问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

做自己喜欢的事
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

eli_fei

铜虫 (初入文坛)

【答案】应助回帖

应力的定义是:内力的集度。你用这样的方式得到应力八成是不对的。这是个很简单的计算,直接选取C3D8R单元,直接输出MISE就可以了,何必转弯。
2楼2016-09-05 14:24:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漠北Monster

新虫 (小有名气)

引用回帖:
2楼: Originally posted by eli_fei at 2016-09-05 14:24:05
应力的定义是:内力的集度。你用这样的方式得到应力八成是不对的。这是个很简单的计算,直接选取C3D8R单元,直接输出MISE就可以了,何必转弯。

我划分网格采用 的CPS3三角形网格,看到很多文献都是这样划分的。。C3D8R不会用
做自己喜欢的事
3楼2016-09-05 20:08:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漠北Monster

新虫 (小有名气)

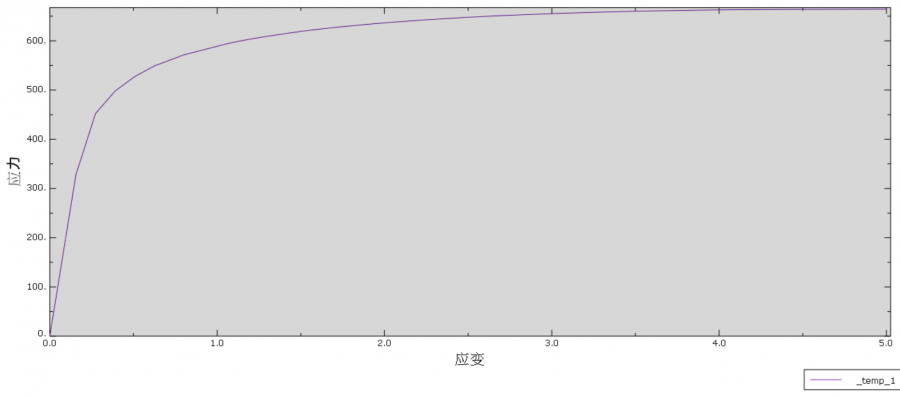

调整了一下代表性体积单元尺寸,得出了应力-应变曲线,但是和实际差距好大。。
求助ABAQUS模拟过程中遇到的一些问题-2

做自己喜欢的事
4楼2016-09-05 20:12:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我ai圈圈糖

银虫 (小有名气)

引用回帖:
4楼: Originally posted by 漠北Monster at 2016-09-05 20:12:30
调整了一下代表性体积单元尺寸,得出了应力-应变曲线,但是和实际差距好大。。


你怎样解决的呢?求告知,也遇到了相同的问题
5楼2020-03-29 02:12:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
