| 查看: 3359 | 回复: 15 | |||
[交流]
按照生死单元技术逐个激活单元，可为什么温度会传向未激活的单元？ 已有7人参与
|
|||
|

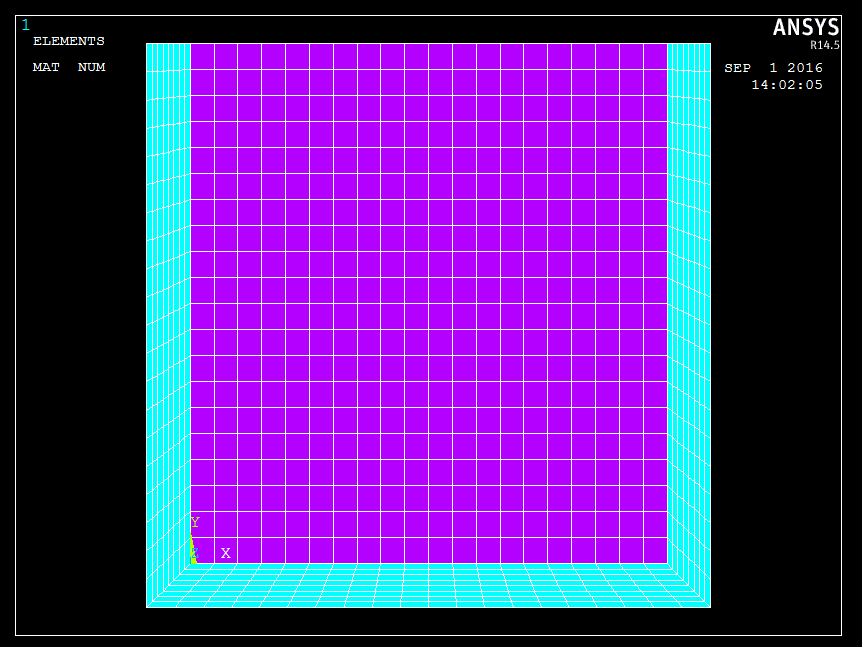

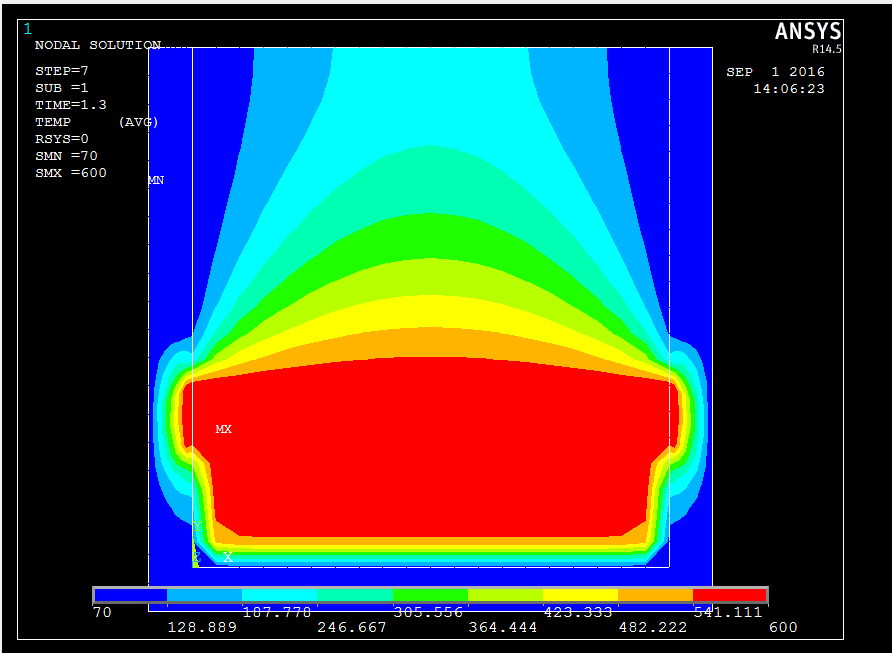

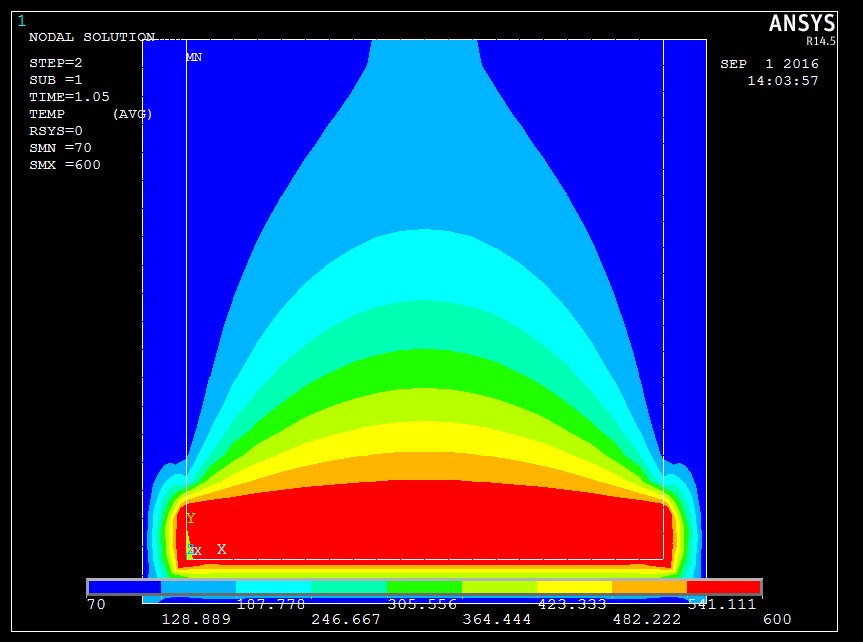

问题详细描述：以网上找到的利用生死单元技术模拟浇注过程的简化模型为例。 命令流如下： /prep7 et,1,55 et,2,55 KXX , 1,1.99/3600 DENS,1,0.00073 C ,1,0.100 KXX,2,7.38E-6 DENS,2,9.35E-5 c,2,1 k,1,-.5,-.5 k,4,6,-.5 k,12 k,13,5.5 k,21,-.5,6 k,22,,6 k,23,5.5,6 k,24,6,6 a,12,13,23,22 a,1,12,22,21 a,1,4,13,12 a,4,24,23,13 lsel,s,,,5,6 lsel,a,,,9,11,2 lesize,all,,,8 lsel,all lesize,all,,,20 asel,s,,,1 aatt,2,2,2 asel,all amesh,all fini /solu antype,tran !solc,on timint,off lsel,s,,,7,8 lsel,a,,,10 nsll,s sf,all,conv,100,70 alls esel,s,type,,2 nropt,full ekill,all alls tunif,100 time,1 outres,all,all solve dtop=0 tim=1 delt=.05 timint,on tintp,,,,1 *do,ii,1,20 ddele,all,temp esel,s,type,,2 nsle,s tim=tim+delt time,tim dtop=dtop+.3 nsel,r,loc,y,0,dtop esln,s,1 ealive,all nsel,r,loc,y,dtop esln,s nsle,s,1 d,all,temp,600 esel,s,live nall eall solve *enddo 命令流还是较容易理解，生死单元技术也很明确，按y轴坐标逐层激活单元，再给节点加载温度。 网格模型如下： 模拟激活第一层单元后节点温度如图所示，可以看出红色区域节点加载600℃温度，可明明上面部分还未激活，却有温度传过去？这是为什么？ 这是加载到第七步的节点温度图，同样也可以观察到上面未激活的单元已有温度。 求大神解答，最近在学习利用ANSYS模拟激光增材制造温度场，卡在了这一点很无语啊，生死单元能看明白，可是模拟出来都有这个问题，未激活单元有温度。网上很多其他案例都是一样的问题，满是疑问。  1.png  2.png  3.png |
回复此楼» 猜你喜欢
有多少人是今天查系统知道结果的？
已经有17人回复
-
国自然面上复盘~欢迎讨论
已经有6人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有4人回复
-
基金不中，共勉
已经有5人回复
-
看板上这么多中的，有点像50人群里49个人都是骗子的那种感觉……
已经有3人回复
-
我不理解！
已经有23人回复
-
2026年的国家社科基金项目通讯评审的新规则与新动向、新挑战
已经有10人回复
-
系统查不到
已经有10人回复
-
怎么查啊
已经有5人回复
2楼2016-09-01 19:11:05
3楼2016-09-01 22:23:17
LUHUAWEI
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1866.9
- 红花: 2
- 帖子: 105
- 在线: 31.9小时
- 虫号: 3961092
- 注册: 2015-07-08
- 专业: 制造系统与自动化
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
你在求解之前，要用一个D命令把未激活的单元约束住。比如把未激活单元的温度值固定在20度，具体怎么用，可以查ansysansys的help，一看就明白！！！ 发自小木虫IOS客户端 |
8楼2016-09-04 08:20:29
4楼2016-09-02 07:05:02
我叫小天
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 576.3
- 散金: 54
- 帖子: 141
- 在线: 16.8小时
- 虫号: 3265278
- 注册: 2014-06-09
- 性别: GG
- 专业: 机器人学及机器人技术
5楼2016-09-02 14:51:01
6楼2016-09-02 16:26:25
我叫小天
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 576.3
- 散金: 54
- 帖子: 141
- 在线: 16.8小时
- 虫号: 3265278
- 注册: 2014-06-09
- 性别: GG
- 专业: 机器人学及机器人技术
7楼2016-09-02 16:46:00
9楼2016-09-04 12:34:09
10楼2016-09-04 13:03:08
