小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » icem画好网格后part丢失
171/2返回列表12下一页
查看: 2686  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

nksgxd

金虫 (小有名气)

[求助] icem画好网格后part丢失 已有2人参与

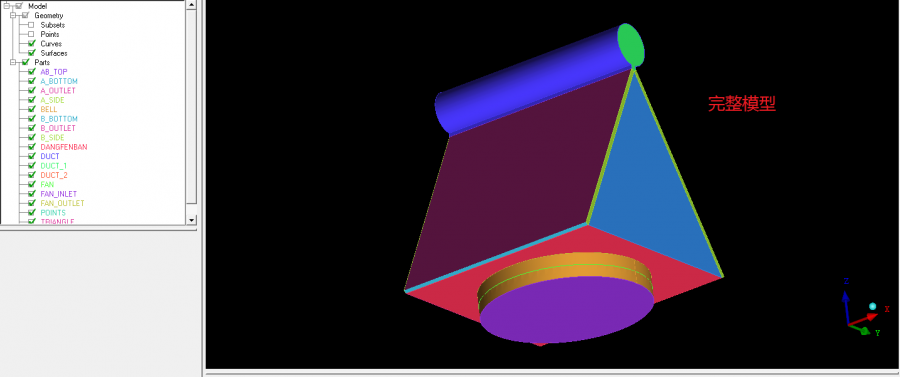

模型由一个棱柱和圆柱组成，直接分块画结构网格不太方便，所以我就想拆成上下两部分，交界面在两个模型里都保留，然后导入fluent后在交界面建立interface，但现在画好网格后发现棱柱上那个交界面消失了，导入fluent后只有一个面，也无法改成interior，请问怎样才能让它不消失，谢谢

icem画好网格后part丢失

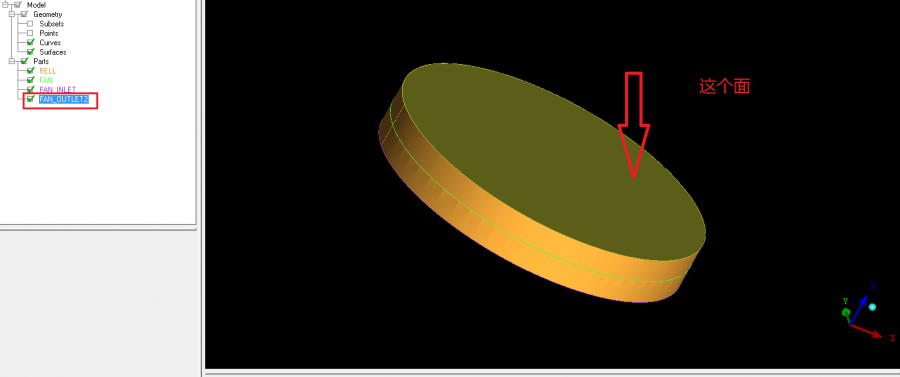

icem画好网格后part丢失-1

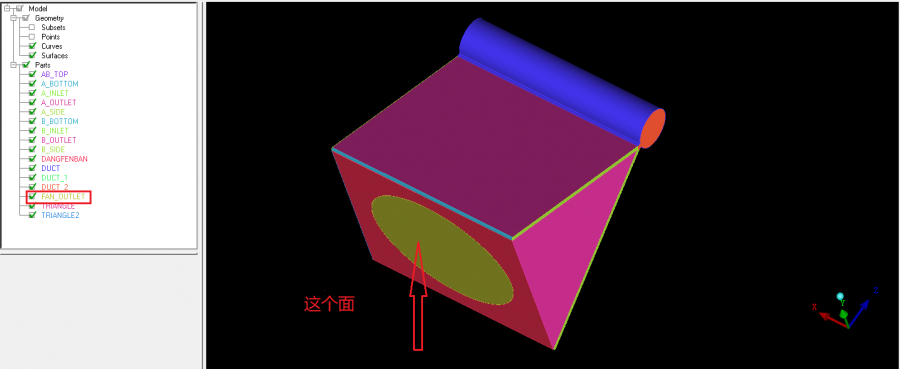

icem画好网格后part丢失-2
回复此楼

» 猜你喜欢
1楼 2016-08-31 10:50:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

cmxiaoy

木虫 (正式写手)
interface要改名字，比如说第一部分网格定义为1，第二部分网格要定义为2

发自小木虫Android客户端
赞一下(1人) 回复此楼
12楼2016-09-01 16:05:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

qc12345

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
分成不同body去產生網格看看
赞一下 回复此楼
聽海
2楼2016-08-31 11:04:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nksgxd

金虫 (小有名气)
引用回帖:
2楼: Originally posted by qc12345 at 2016-08-31 11:04:01
分成不同body去產生網格看看

谢谢。因为我画的是结构网格，所以不需要画body，我画网格的时候把两部分分成不同的计算域，性质类似，所以应该不是这个的原因
赞一下 回复此楼
3楼2016-08-31 11:57:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qc12345

至尊木虫 (职业作家)

【答案】应助回帖

那就把block用不同命名就OK了
赞一下 回复此楼
聽海
4楼2016-08-31 13:29:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qc12345

至尊木虫 (职业作家)
另外用associate face to face,面就會出現了
赞一下 回复此楼
聽海
5楼2016-08-31 13:33:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nksgxd

金虫 (小有名气)
引用回帖:
5楼: Originally posted by qc12345 at 2016-08-31 13:33:43
另外用associate face to face,面就會出現了

我考虑过这个问题，只是三棱柱那个模型底面只有一个face，而surface有两个，我应该关联哪个面呢？
赞一下 回复此楼
6楼2016-08-31 20:56:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qc12345

至尊木虫 (职业作家)

【答案】应助回帖

surface怎會有两个呢?面的關聯必須一對一,要把面修成一個喔!
赞一下 回复此楼
聽海
7楼2016-08-31 21:04:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Greatf2008

铁虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
网格画好后还可以再命名的啊？！
赞一下 回复此楼
8楼2016-08-31 21:51:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nksgxd

金虫 (小有名气)
引用回帖:
7楼: Originally posted by qc12345 at 2016-08-31 21:04:11
surface怎會有两个呢?面的關聯必須一對一,要把面修成一個喔!

修成一个就无法和下面的圆柱形成interface了，导入fluent会出错
赞一下 回复此楼
9楼2016-09-01 09:36:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nksgxd

金虫 (小有名气)
引用回帖:
8楼: Originally posted by Greatf2008 at 2016-08-31 21:51:15
网格画好后还可以再命名的啊？！

画好后那部分直接没了
赞一下 回复此楼
10楼2016-09-01 09:36:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
