[求助]
关于脉冲测试中过冲，振铃消除问题
|
|

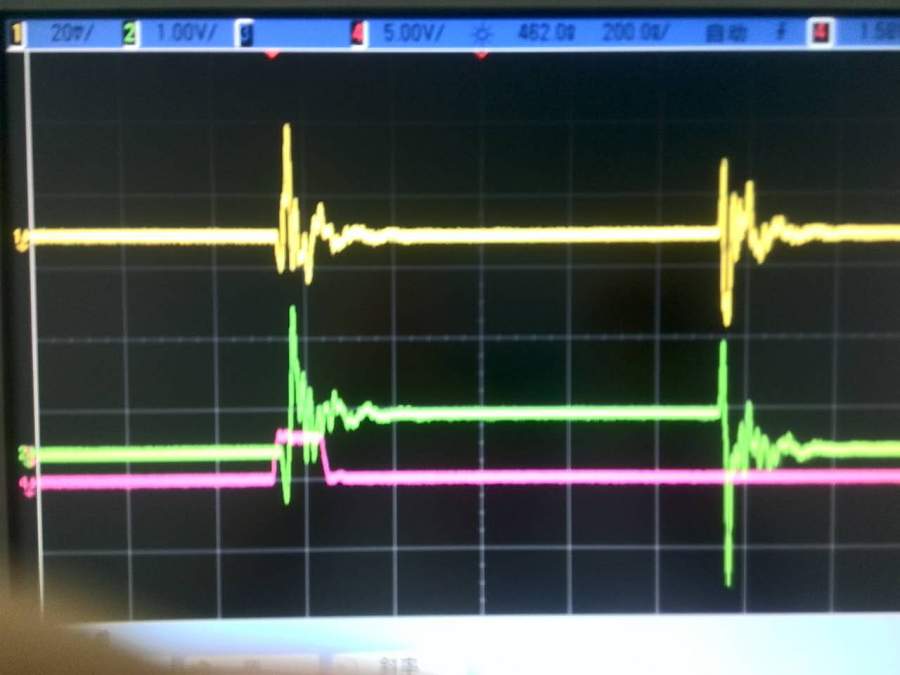

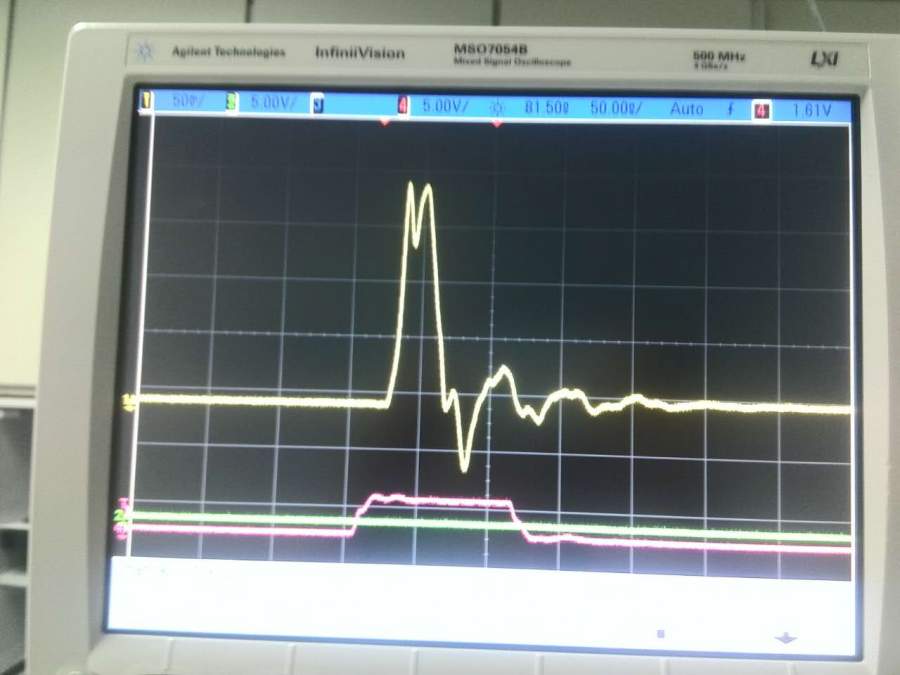

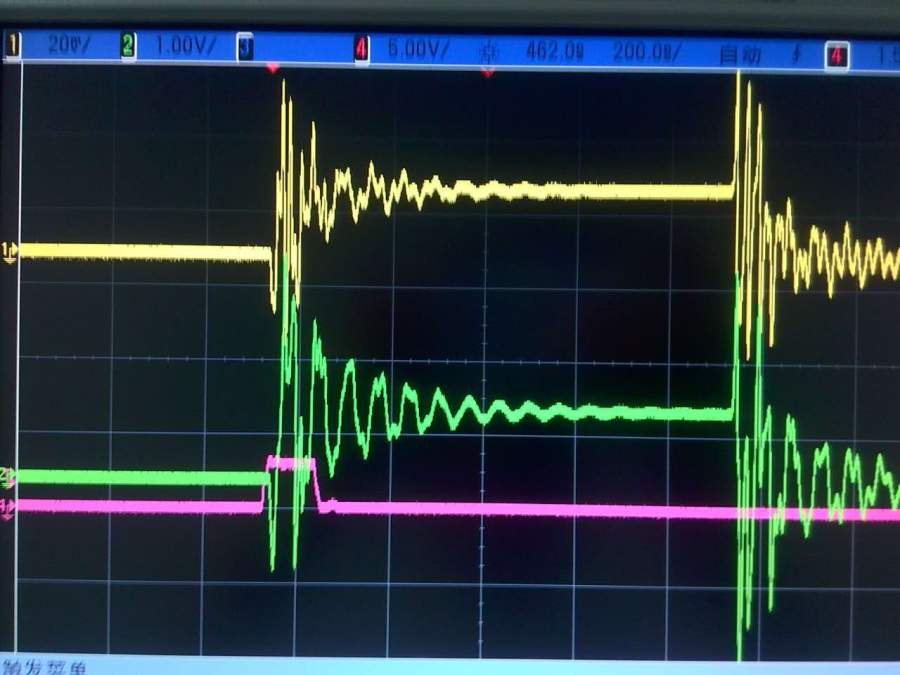

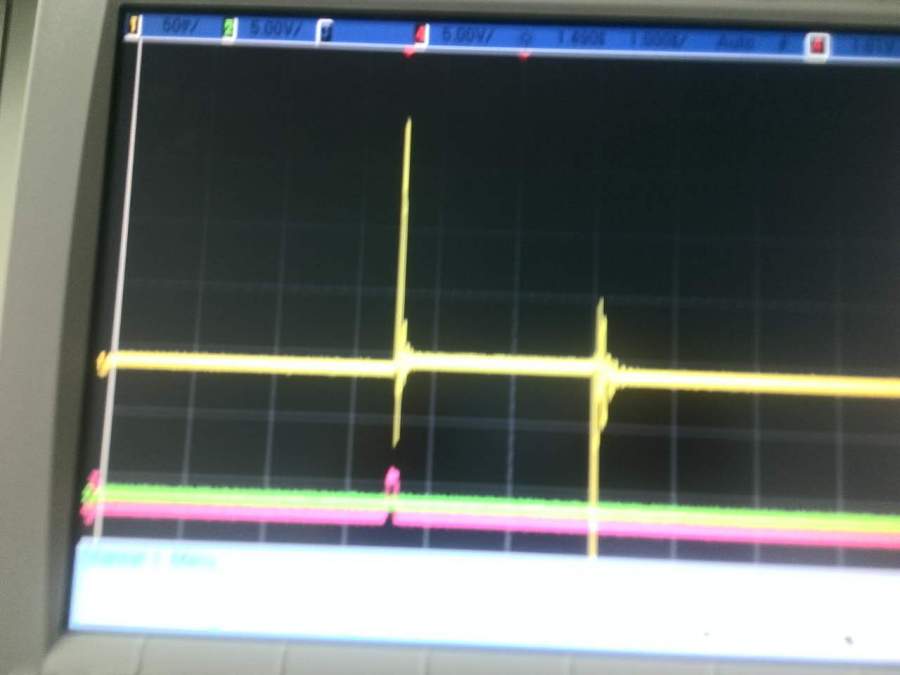

有一个关于脉冲测试的问题想要请教各位。 先说明一下情况，小弟最近在做一个脉冲测试，使用AVTECH脉冲电流源，脉冲频率5 k~100 kHz，脉宽200 ns~25 us，电路使用BNC线连接。 电源使用时要求50 欧姆匹配负载，当使用低感电阻时脉冲波形很好，但是使用普通电阻就会出现过冲。过冲有好几倍，振铃的频率在60 MHz左右。 图片分别是连接 3k欧姆电阻，50欧姆电阻的电压电流曲线，以及接器件之后 1us/div和50 ns/div的电流曲线。（黄色为电流曲线） 在我的测试方面来说，因为我的器件电阻在低电压下阻抗较大 ~兆欧姆，当电压逐渐增大之后电阻快速下降至几百欧姆。这个时候不论电压探头还是电流探头测到的过冲都非常明显，如图。即使并联一个50 欧姆电阻，总电流确实波形正常，但是单独测试器件上电流可以看到过冲仍然存在。尝试过接入LC滤波电路但是效果不大，不知道是否阻抗还是没有匹配上。因此发帖求教各位有啥好的建议没有哈~如有建议，不胜感激  3k ohmic.jpg  50 ohmic .jpg  1 usdiv.jpg  50 nsdiv.jpg |
