基于samcef的一种机床整机刚度的优化设计方法
|
|

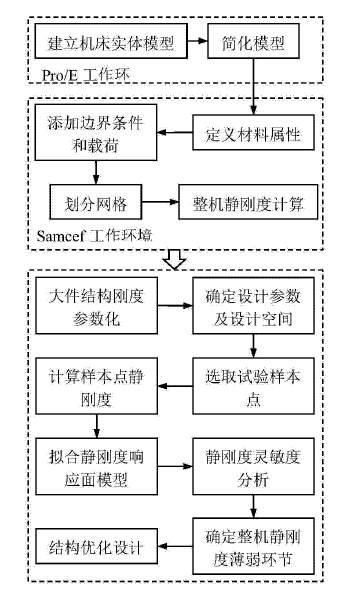

发明公开了一种机床整机静刚度的优化设计方法，包括以下步骤：应用pro/E软件建立机床整机简化模型；将机床简化模型导入samcef软件中，建立整机有限元模型；对整机大件结构刚度特性进行参数化，确定设计参数和设计空间；应用中心复合试验设计方法选取有限元分析的试验样本点；对试验样本点进行有限元分析，得到样本点的整机静刚度响应值；简历大件结构刚度特性参数与机床整机静刚度的响应面模型；分析各大件结构刚度对机床整机静刚度的灵敏度，确定静刚度薄弱环节，进行优化设计。该发明通过有效地确定机床整体各结构对机床整机静刚度的灵敏度及发现制约机床静刚度提高的薄弱环节，为机床结构优化设计提供重要的依据以及指导设计人员对机床薄弱大件结构的优化设计。 具体步骤详细见附件。  samcef发明.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 一种机床整机静刚度的优化设计方法.pdf
2016-08-30 21:52:51, 638.51 K
