[求助] 做的是电极修饰在0.1MNa2SO4溶液中测试的阻抗图的问题 已有2人参与

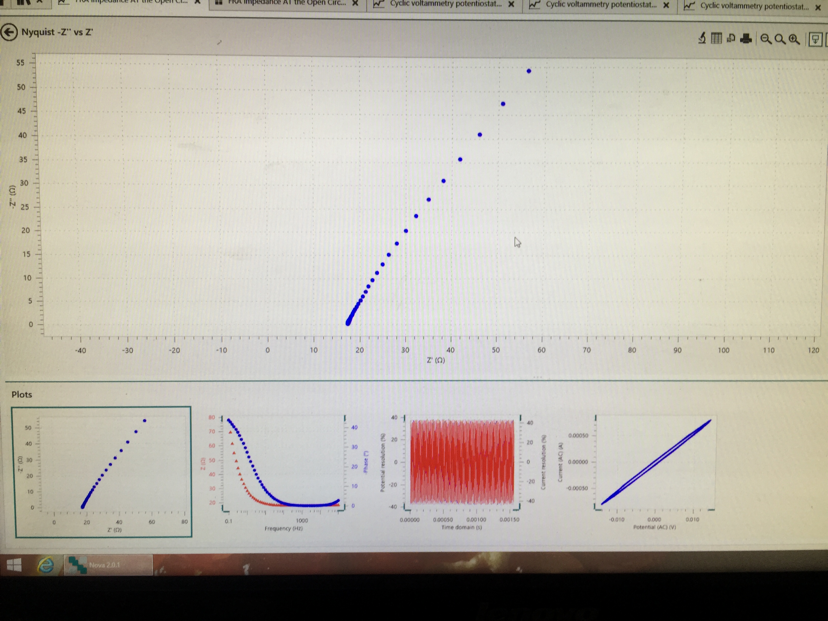

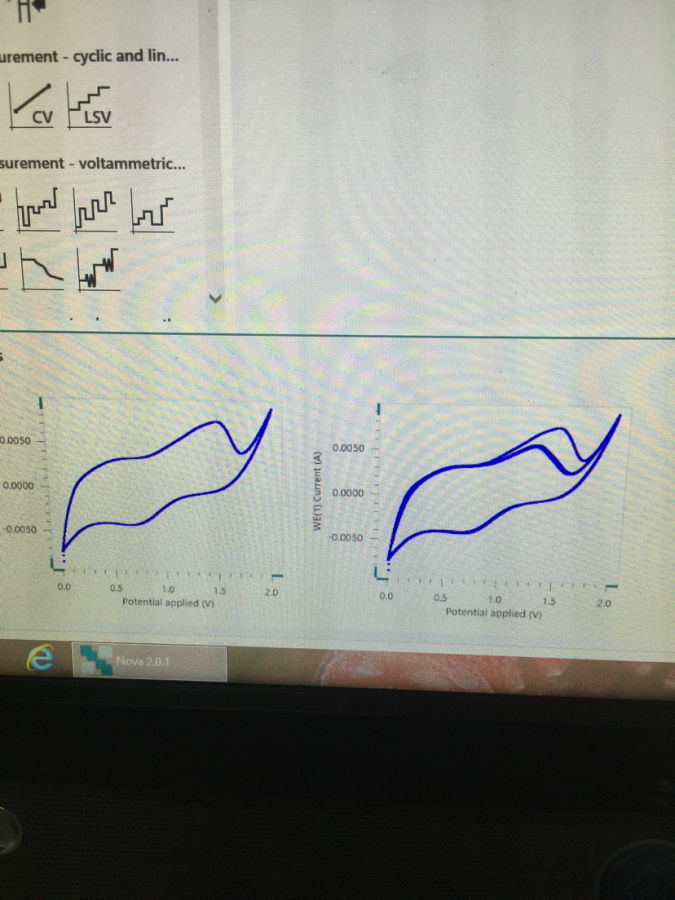

做的是电极修饰，在0.1MNa2SO4溶液中测试的阻抗图，在高频区没有半圆弧度，是不是电极内部没有电子转移啊，通过CV看出他的电流密度不小，为什么图像这样，希望虫友们帮忙，万分感谢。

做的是电极修饰在0.1MNa2SO4溶液中测试的阻抗图的问题


做的是电极修饰在0.1MNa2SO4溶液中测试的阻抗图的问题-1


做的是电极修饰在0.1MNa2SO4溶液中测试的阻抗图的问题-2


@Gamry-电化学 @langzhizhou @VIMPILE @louderbe @a88592718 发自小木虫IOS客户端
回复此楼

» 收录本帖的淘帖专辑推荐

好贴

» 猜你喜欢
锻炼、学习
1楼 2016-08-30 17:36:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

stonegold

至尊木虫 (知名作家)

铁杆木虫
引用回帖:
3楼: Originally posted by 时尚之主 at 2016-08-30 18:11:40
你好，能不能跟我说清楚点，这方面不懂，没有半圆说明什么啊，高频区有半圆弧，从半圆弧大小判断Rct的发现，这个都没有半圆，这是什么原因呢
...

高频区为电极反应动力学（电荷传递过程）控制，低频区由电极反应的反应物或产物的扩散控制。说明你这个只有后者，就是扩散控制。
赞一下(1人) 回复此楼
4楼2016-08-30 18:18:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stonegold

至尊木虫 (知名作家)

铁杆木虫
引用回帖:
5楼: Originally posted by 时尚之主 at 2016-08-30 18:27:44
是不是说明我做的电极性能不好，电极内部没有电子传递过程
...

EIS是考察电极电阻的，电阻小，导电性好，只是电极性能好的一个原因。电极性能要看比电容，倍率性能，循环稳定性，以及能量和功率密度。
赞一下(1人) 回复此楼
6楼2016-08-30 18:57:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stonegold

至尊木虫 (知名作家)

铁杆木虫

【答案】应助回帖

引用回帖:
7楼: Originally posted by 时尚之主 at 2016-08-30 22:03:01
阻抗只是个数据，只是想知道为什么高频区会没有半圆，这是为啥啊，实验室师兄他们做的都有半圆弧
...

电极材料不同，EIS数据也是不同的。没有半圆的情况是电化学速度快，扩散传质是控制步骤。而你师兄做的是那种材料，既有半圆，又有斜线的情况是电荷传递和扩散混合控制的。
赞一下(1人) 回复此楼
9楼2016-08-31 08:48:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

stonegold

至尊木虫 (知名作家)

铁杆木虫

【答案】应助回帖

感谢参与，应助指数 +1
半圆的直径是Rct，也就是说电荷迁移电阻小。我是这样认为的。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

时尚之主
2楼2016-08-30 17:59:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

时尚之主

金虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by stonegold at 2016-08-30 17:59:15
半圆的直径是Rct，也就是说电荷迁移电阻小。我是这样认为的。

你好，能不能跟我说清楚点，这方面不懂，没有半圆说明什么啊，高频区有半圆弧，从半圆弧大小判断Rct的发现，这个都没有半圆，这是什么原因呢

发自小木虫IOS客户端
赞一下 回复此楼
锻炼、学习
3楼2016-08-30 18:11:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

时尚之主

金虫 (小有名气)
引用回帖:
4楼: Originally posted by stonegold at 2016-08-30 18:18:21
高频区为电极反应动力学（电荷传递过程）控制，低频区由电极反应的反应物或产物的扩散控制。说明你这个只有后者，就是扩散控制。...

是不是说明我做的电极性能不好，电极内部没有电子传递过程

发自小木虫IOS客户端
赞一下 回复此楼
锻炼、学习
5楼2016-08-30 18:27:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

时尚之主

金虫 (小有名气)
引用回帖:
6楼: Originally posted by stonegold at 2016-08-30 18:57:43
EIS是考察电极电阻的，电阻小，导电性好，只是电极性能好的一个原因。电极性能要看比电容，倍率性能，循环稳定性，以及能量和功率密度。...

阻抗只是个数据，只是想知道为什么高频区会没有半圆，这是为啥啊，实验室师兄他们做的都有半圆弧

发自小木虫IOS客户端
赞一下 回复此楼
锻炼、学习
7楼2016-08-30 22:03:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stonegold

至尊木虫 (知名作家)

铁杆木虫
引用回帖:
7楼: Originally posted by 时尚之主 at 2016-08-30 22:03:01
阻抗只是个数据，只是想知道为什么高频区会没有半圆，这是为啥啊，实验室师兄他们做的都有半圆弧
...

放大看看，也许半圆很小。
赞一下 回复此楼
8楼2016-08-31 08:30:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

学化学的

铜虫 (小有名气)
NOVA 2.0 软件 哈哈
赞一下 回复此楼
海纳百川，有容乃大。
10楼2016-09-02 16:40:32
