[求助]
土体与圆形钢管之间的接触问题，动力计算无荷载下却有应力
|
|

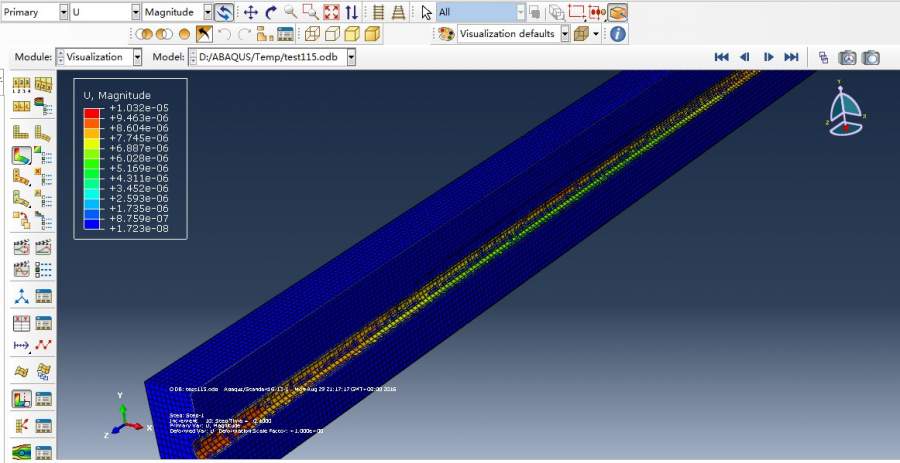

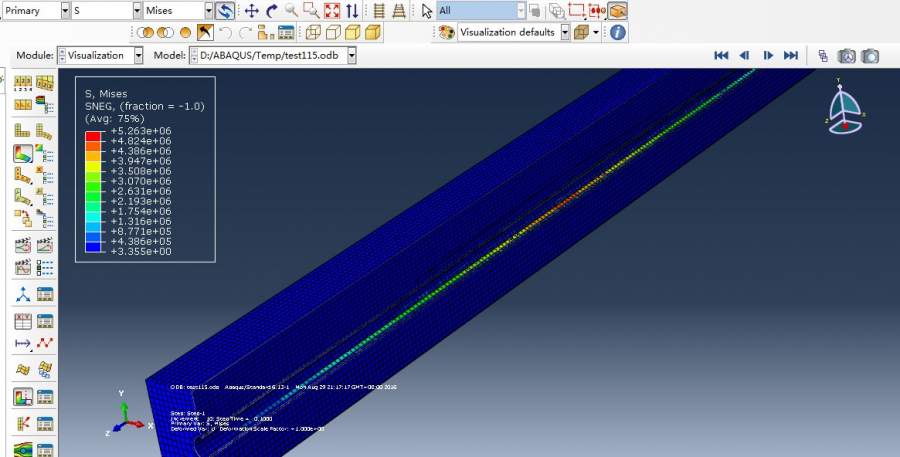

求助大神们！！！！！我刚开始做ABAQUS的模拟，一上来就卡住了，一直在试，快要抓狂了。模拟的情况是土体钻孔中有钢管，不施加荷载试计算，也不考虑地应力以及边界条件下，采用动力隐式或显示进行计算时，遇到问题：实体单元的土体与壳单元的钢套管之间在使用面面接触或者是点面接触时，在不加外荷载的情况下，无论是ABAQUS/Implicit 分析步还是ABAQUS/Explicit 分析步都会产生应力应变。不知道是模型问题还是接触设置问题？想问问大家有没有遇到过这种情况？怎么解决？ 模型部分参数： （1）土体的尺寸：2m×2m，钻孔尺寸：直径0.4m；钢管尺寸：直径0.4m； （2）土体的材料属性（单位m, N, kg, s, Pa, kg/m3）：土体密度1900，弹模197.6e6，泊松比（3）0.3；钢密度7860，弹模2e11，泊松比0.3； （4）网格属性：土体为C3D8，大小大概0.1；套管为S4，大小与土体一致，在接触面上使（5）得套管与土体的节点都一一对应。  位移图  应力图 |
