[求助]
Gambit如何自定义三维圆环柱体的径向网格数量？
|
|

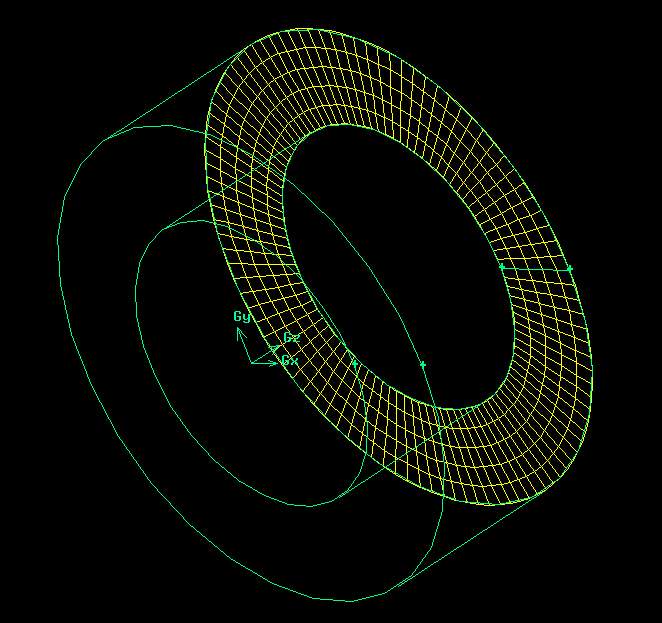

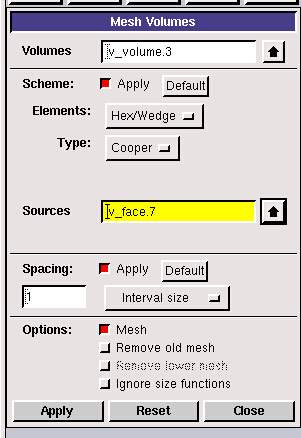

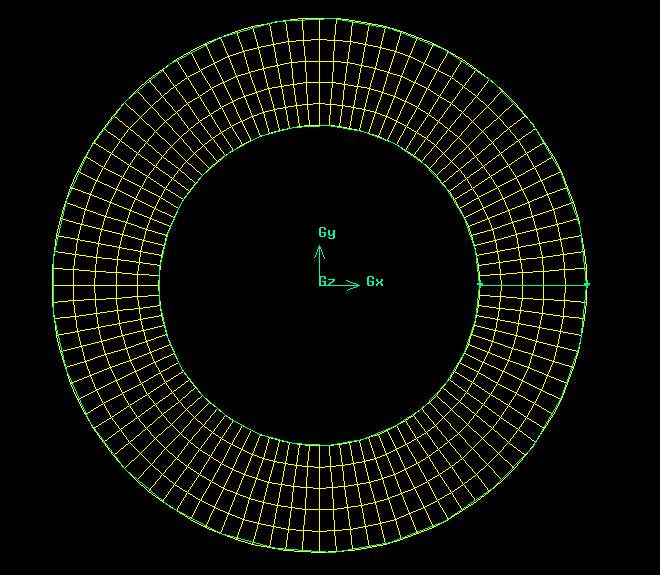

如图，我在gambit中画了一个空心的圆柱体。为了后处理的需要，想在划分网格的时候确定径向的网格数量。 目前采用的办法是，先在表面圆环上画一条vitual edge（实体边我也试过，同样不行），之后将表面圆环用这个边split，得到图1,2，的表面（右侧的径向的绿色线就是切分的线）。 然后径向就会出来右侧的线，这样我首先划分圆周和径向的线，设置好数量，之后先形成面网格，然后打算利用Cooper的方式去划分体，设置如图3.。。。 可是这个时候就会报错，提示split形成的那条径向的edge" The cooper tool cannot use face v_face.7 as a source face since edge v_edge.7 is repeated in the loop" 请问大神们，这是为什么？有什么好的方法可以自定义径向网格数量吗？感激不尽！    |
