[求助] 这种情况下20a工字钢能否做立柱 急急急！！！ 已有3人参与

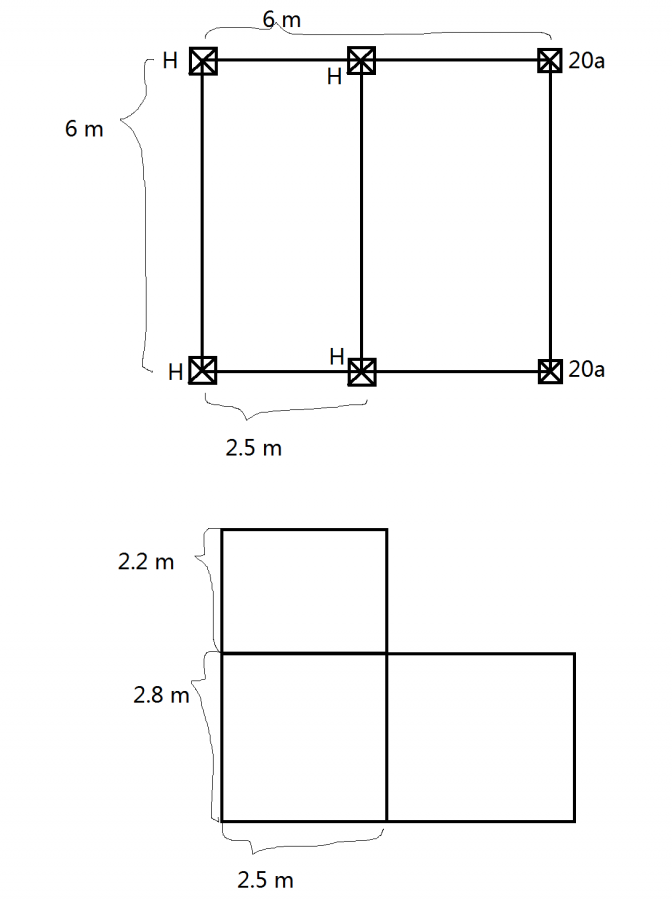

要建一个6米*6米，高度5 米 的二层钢平台，钢平台和设备总重10吨，其中6.5吨的重量在H刚的那一跨，立柱分别使用了250*250的H钢和20a工字钢。具体如下图，请大神们看一下能不能行？这样的立柱，大概可以承受多少吨的重量？再就是有人说工字钢不能做立柱，只有H钢能行，是这样吗？

这种情况下20a工字钢能否做立柱   急急急！！！
回复此楼

» 猜你喜欢
加油……成功就在前方
1楼 2016-08-28 08:24:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

qiang_1992

木虫 (正式写手)
此外，荷载条件，支座形式，是都是临时结构。柱稳定验算是关键，柱太高建议加支撑，或者加大截面，好好验算一下，把不准就加些安全储备，或者找专业人员设计

发自小木虫Android客户端
赞一下(2人) 回复此楼
9楼2016-08-28 18:54:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a08dc534

铁虫 (初入文坛)
虽然不懂，但是觉得建个模型用comsol应该能算出来吧

发自小木虫Android客户端
赞一下(1人) 回复此楼
2楼2016-08-28 10:45:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qulujuan

金虫 (著名写手)
楼主有些细节还是没涉及到，荷载无非就是从板传到梁，在传到柱子，验算柱子强度，刚度，稳定性，工字钢应该再验算失稳方面存在缺陷。不是结构出身，只是学过一点钢结构，个人建议。

发自小木虫Android客户端
赞一下(1人) 回复此楼
哈哈，这里是个人签名。
3楼2016-08-28 11:02:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langshao100

捐助贵宾 (小有名气)
引用回帖:
3楼: Originally posted by qulujuan at 2016-08-28 11:02:41
楼主有些细节还是没涉及到，荷载无非就是从板传到梁，在传到柱子，验算柱子强度，刚度，稳定性，工字钢应该再验算失稳方面存在缺陷。不是结构出身，只是学过一点钢结构，个人建议。
...

谢谢，我一点都不懂，我是化工出身
赞一下(1人) 回复此楼
加油……成功就在前方
6楼2016-08-28 14:15:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiang_1992

木虫 (正式写手)
验算通过了就可以，注意设置支撑，工字截面跟h型都会设计强弱轴相差大

发自小木虫Android客户端
赞一下(1人) 回复此楼
8楼2016-08-28 18:49:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

best_tea

金虫 (小有名气)

【答案】应助回帖

条件不明确，啥设备，是否为振动设备？
使用的频率高不高，也就是几级工作制的？
什么地区，几度设防的？
啥样的场地？
设备有腐蚀性没有？
采用的什么材料钢材？
钢结构设计无外乎强度和稳定，你的设计有问题，没有支撑，属于有侧移框架，对于材料强度发挥不利，建议双向加交叉支撑。
一般来说对于工业建筑，型钢挺好，可以不用检验局部稳定。
具体可以不可以，需要一个专业的设计，不是拍脑袋。而且，还有基础，柱脚连接和节点设计，实际工程不是简单的算个力学算例。
赞一下(1人) 回复此楼
12楼2016-09-01 22:57:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

拙一跟

银虫 (著名写手)
推荐陈绍蕃老先生的钢结构设计原理，几乎是典型例题，或者门式轻钢结构规程

发自小木虫Android客户端
赞一下(1人) 回复此楼
报答所有爱我的人
13楼2016-09-06 06:10:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

chenzhrg

木虫 (职业作家)
祝福您！

发自小木虫Android客户端
4楼2016-08-28 12:56:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langshao100

捐助贵宾 (小有名气)
引用回帖:
2楼: Originally posted by a08dc534 at 2016-08-28 10:45:37
虽然不懂，但是觉得建个模型用comsol应该能算出来吧

可惜我不会呀，我是化工出身
赞一下 回复此楼
加油……成功就在前方
5楼2016-08-28 14:15:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qulujuan

金虫 (著名写手)
引用回帖:
6楼: Originally posted by langshao100 at 2016-08-28 14:15:46
谢谢，我一点都不懂，我是化工出身...

那就不能这么草率了，如果严格计算，需要确定地区，荷载，包括不确定的风，地震等等。具体验算，主要包括强度(是否会发生破坏)，刚度(变形是否过大)，稳定性(几米高的细长柱发生失稳)。还有验算一些细节，钢结构的焊接，铆栓连接件。如果想简单点，找个有设计施工经验的人，帮你估算一下。我理论计算冇问题，但是估算没经验。

发自小木虫Android客户端
赞一下 回复此楼
哈哈，这里是个人签名。
7楼2016-08-28 14:28:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenzhrg

木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
langshao100: 金币+10, ★有帮助 2016-08-29 15:21:25
langshao100: 金币+20, ★★★很有帮助, 谢谢 2016-09-19 14:26:32
经过验算再说，pkpm、yjk都可算。
赞一下 回复此楼
~外圆内方~
10楼2016-08-29 10:52:21
