[求助] 高分子多层薄膜材料怎么预处理，然后在SEM下可拍出清晰的图片？ 已有3人参与

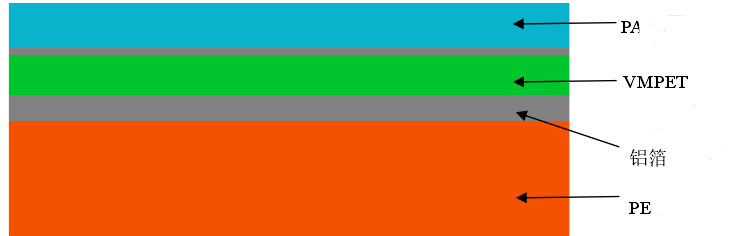

我们的材料是由多层高分子膜复合起来的，每层膜的厚度仅为微米级（1-50微米间）。如图1所示。

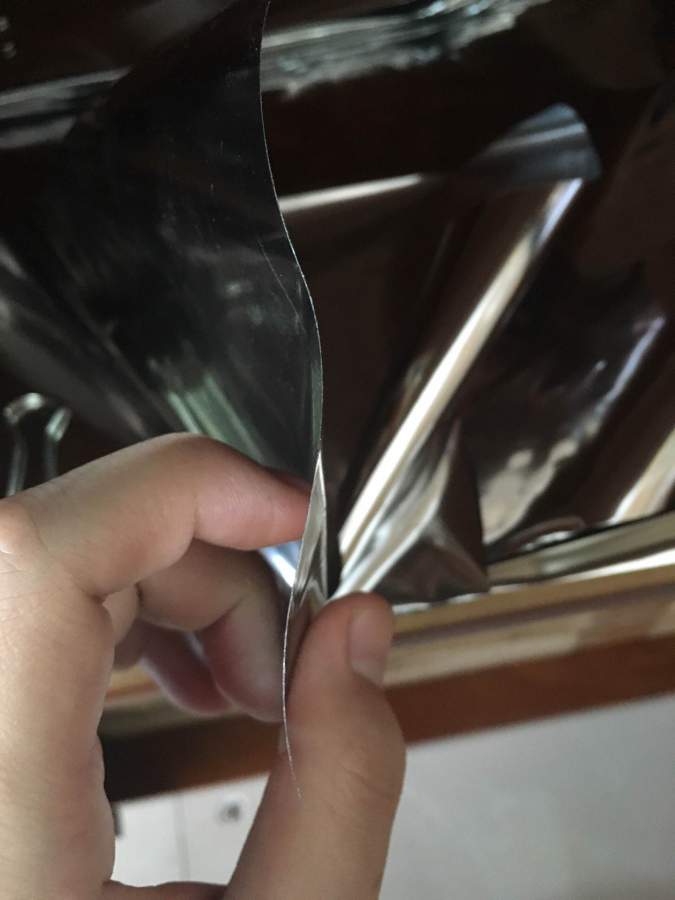

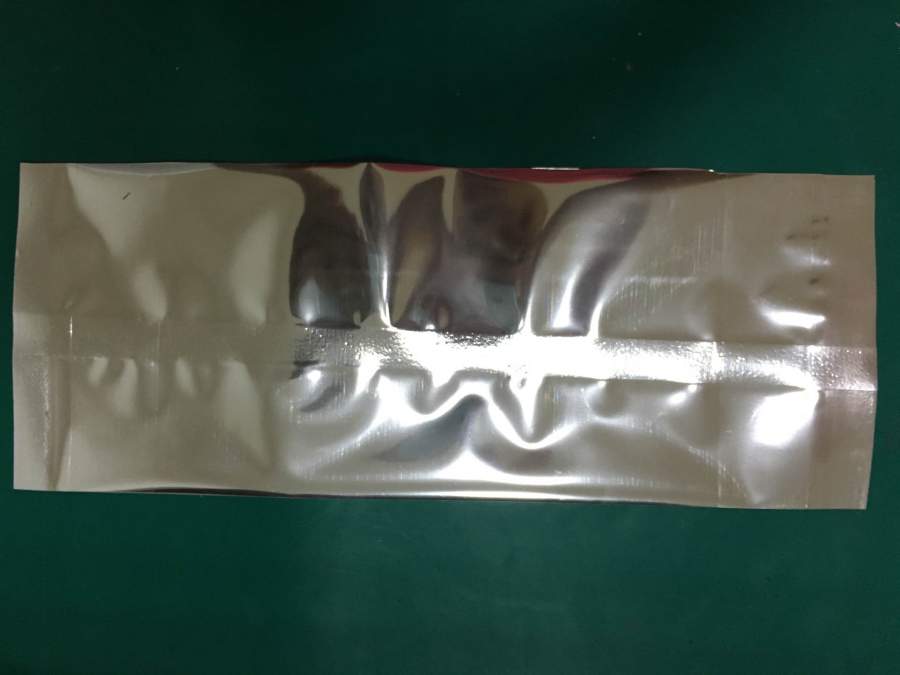

这个膜的宏观图片，见图2和图3。
高分子多层薄膜材料怎么预处理，然后在SEM下可拍出清晰的图片？另外，用什么方法可以固定这个薄膜，才能放在SEM的载物台上？
如果直接放在SEM里的话，拍摄的膜材断面很模糊（由于截面无法弄得很平整）。

高分子多层薄膜材料怎么预处理，然后在SEM下可拍出清晰的图片？


高分子多层薄膜材料怎么预处理，然后在SEM下可拍出清晰的图片？-1


高分子多层薄膜材料怎么预处理，然后在SEM下可拍出清晰的图片？-2
回复此楼

» 收录本帖的淘帖专辑推荐

石墨烯制备及应用

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
专注科研100年，不放弃，不抛弃！
1楼 2016-08-27 15:19:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

2012118001

木虫 (小有名气)
引用回帖:
13楼: Originally posted by 李冬冬0415 at 2016-08-29 16:23:00
液氮脆断之后怎么固定膜材  放在载物台上？
...

用导电胶粘到小玻璃片上，玻璃片竖起来粘到载物台上，就可以了呀，玻璃片不要太大，我们裁的差不多是5*5mm的，厚度3mm.
赞一下(2人) 回复此楼
14楼2016-08-29 16:27:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李冬冬0415

铁杆木虫 (正式写手)
引用回帖:
6楼: Originally posted by 无视军团 at 2016-08-28 16:29:18
不看断面，你SEM有何意义...

是看断面呢，可不可以剪下一小段膜用环氧固化之后  然后抛光断面    再去做扫描?     为何要用液氮极速冷却样品

发自小木虫IOS客户端
赞一下(1人) 回复此楼
专注科研100年，不放弃，不抛弃！
7楼2016-08-28 17:08:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

578272581

金虫 (小有名气)
★ ★ ★ ★ ★
李冬冬0415(无视军团代发): 金币+5, 辛苦了 2016-08-28 16:28:32
环氧树脂包埋就可以用液氮脆断了

发自小木虫IOS客户端
赞一下 回复此楼
2楼2016-08-27 16:35:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李冬冬0415

铁杆木虫 (正式写手)
引用回帖:
2楼: Originally posted by 578272581 at 2016-08-27 16:35:17
环氧树脂包埋就可以用液氮脆断了

什么意思呀， 能具体一点 说一下嘛
赞一下 回复此楼
专注科研100年，不放弃，不抛弃！
3楼2016-08-27 16:43:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

578272581

金虫 (小有名气)
剪一段薄膜2-5mm宽，放在环氧树脂里面固化，固化好了再脆断不就可以看断面了

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-08-28 12:57:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李冬冬0415

铁杆木虫 (正式写手)
引用回帖:
4楼: Originally posted by 578272581 at 2016-08-28 12:57:59
剪一段薄膜2-5mm宽，放在环氧树脂里面固化，固化好了再脆断不就可以看断面了

为什么要脆断，不能环氧固话之后直接拍扫描呀

发自小木虫IOS客户端
赞一下 回复此楼
专注科研100年，不放弃，不抛弃！
5楼2016-08-28 15:35:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无视军团

版主 (文坛精英)

优秀版主优秀版主
引用回帖:
5楼: Originally posted by 李冬冬0415 at 2016-08-28 15:35:42
为什么要脆断，不能环氧固话之后直接拍扫描呀
...

不看断面，你SEM有何意义
赞一下 回复此楼
6楼2016-08-28 16:29:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoLifeiD

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
7楼: Originally posted by 李冬冬0415 at 2016-08-28 17:08:15
是看断面呢，可不可以剪下一小段膜用环氧固化之后  然后抛光断面    再去做扫描?     为何要用液氮极速冷却样品
...

抛光了断面，那断面的结构有可能被破坏。SEM就是要测材料内部的真实情况，不能做任何处理。液氮急速冷却容易淬断坚硬的高分子材料
赞一下 回复此楼
提供GPC服务
8楼2016-08-28 17:15:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李冬冬0415

铁杆木虫 (正式写手)
引用回帖:
8楼: Originally posted by xiaoLifeiD at 2016-08-28 17:15:02
抛光了断面，那断面的结构有可能被破坏。SEM就是要测材料内部的真实情况，不能做任何处理。液氮急速冷却容易淬断坚硬的高分子材料...

哦，谢谢！还有些具体细节问题不清楚呢

发自小木虫IOS客户端
赞一下 回复此楼
专注科研100年，不放弃，不抛弃！
9楼2016-08-28 18:08:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2012118001

木虫 (小有名气)
引用回帖:
8楼: Originally posted by xiaoLifeiD at 2016-08-28 17:15:02
抛光了断面，那断面的结构有可能被破坏。SEM就是要测材料内部的真实情况，不能做任何处理。液氮急速冷却容易淬断坚硬的高分子材料...

这个说的很对，我们做膜材料都是液氮淬断，然后观察断面结构！

发自小木虫Android客户端
赞一下 回复此楼
10楼2016-08-29 09:53:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
