[求助] 高温合金蠕变断口分析 已有2人参与

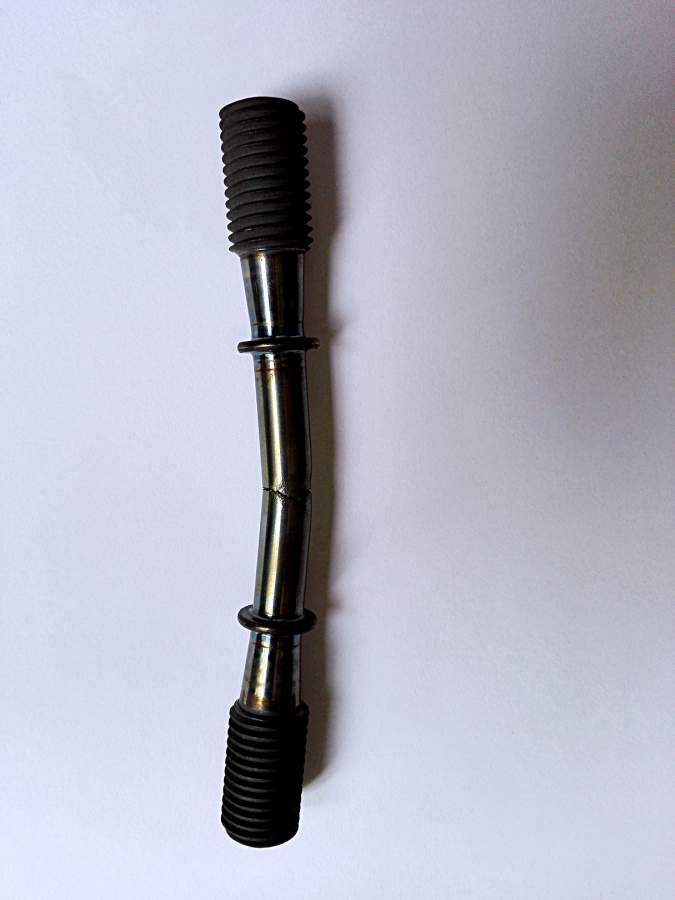

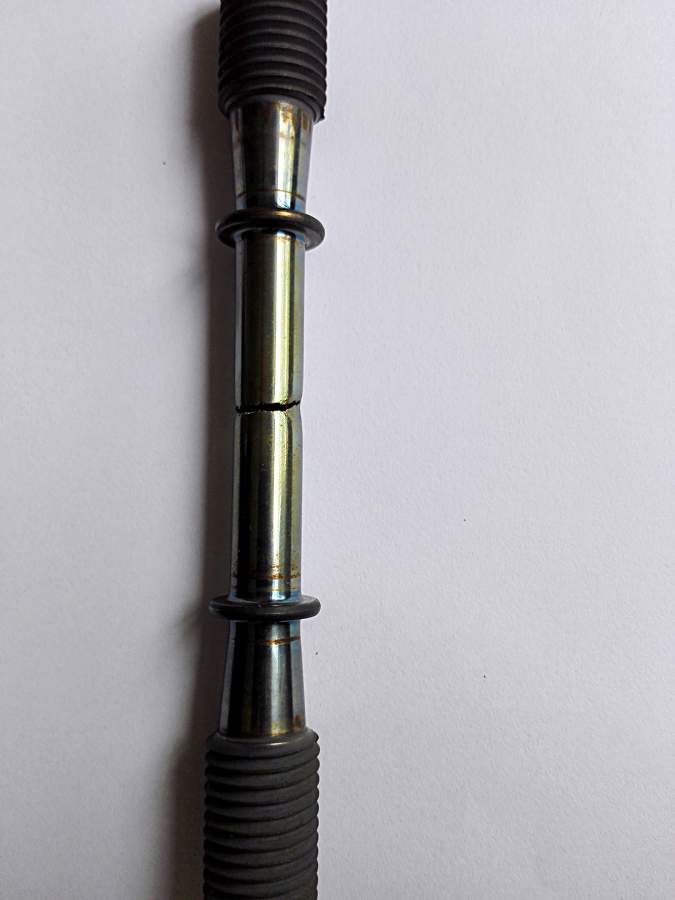

请教大神指点迷津！！，高温合金蠕变试验，其断口如下，断口明显分为两部分，蓝色部分基本没有变形，断后试样合起来后不成直线，有好几次试验都是这样。
求教：一是裂纹从哪边开始萌生？无变形的蓝色部分还是有变形的另一部分？
二是是什么原因导致的？
三是哪一部分是氧化严重的？
个人分析是蓝色无变形部分先萌生裂纹，不知是否正确，请大家多多指教。

高温合金蠕变断口分析


高温合金蠕变断口分析-1


高温合金蠕变断口分析-2
回复此楼

» 收录本帖的淘帖专辑推荐

有限元模拟

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-08-25 16:01:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一切水月

银虫 (小有名气)
求大神指教呀！！
回复此楼
2楼2016-08-29 15:54:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冲锋鸡ddt

铜虫 (初入文坛)

【答案】应助回帖

★ ★
一切水月: 金币+2, ★有帮助 2016-09-23 10:59:53
首先我是来回答第二个问题的，然后我要声明我不知道金属在高温下的状态，仅从平时做疲劳试验的经验来说，裂纹应该是从变色一侧萌生，不管是由于什么原因产生破坏，生成裂纹源进而扩散，导致金属疲劳高温变色。
赞一下 回复此楼
ansys abaqus hypermesh
3楼2016-09-20 20:37:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爆头哥

银虫 (正式写手)
引用回帖:
3楼: Originally posted by 冲锋鸡ddt at 2016-09-20 20:37:55
首先我是来回答第二个问题的，然后我要声明我不知道金属在高温下的状态，仅从平时做疲劳试验的经验来说，裂纹应该是从变色一侧萌生，不管是由于什么原因产生破坏，生成裂纹源进而扩散，导致金属疲劳高温变色。

变色是形成敦化氧化膜了吗？

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-09-21 00:04:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冲锋鸡ddt

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by 爆头哥 at 2016-09-21 00:04:14
变色是形成敦化氧化膜了吗？
...

这个我就不了解了…

发自小木虫Android客户端
赞一下(1人) 回复此楼
ansys abaqus hypermesh
5楼2016-09-22 07:39:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

落叶林

银虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★
一切水月: 金币+6, ★有帮助 2016-09-23 11:01:38
1.裂纹从蓝色无变形部分开始萌生 2.要分析原因你的照片质量太低了，看不出是缺陷还是表面裂纹导致 3.蓝色部分氧化严重，
个人分析，应该是蓝色一侧有组织缺陷存在，导致了裂纹的率先萌生，在高温低载荷条件下裂纹扩展，试棒受拉变形，因为不知道你所研究的合金牌号，但从较低的颈缩率来看，基本是发生了脆性断裂，从高倍显微镜应该就可以观察到清楚的断裂组织形貌。
赞一下 回复此楼
求知若渴
6楼2016-09-22 08:51:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

落叶林

银虫 (初入文坛)

【答案】应助回帖

但如果几次重复试验都出现这种试棒扭曲变形断裂的情况，建议楼主应该检查一下高温蠕变机的同轴度了
赞一下 回复此楼
求知若渴
7楼2016-09-22 08:56:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一切水月

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 冲锋鸡ddt at 2016-09-20 20:37:55
首先我是来回答第二个问题的，然后我要声明我不知道金属在高温下的状态，仅从平时做疲劳试验的经验来说，裂纹应该是从变色一侧萌生，不管是由于什么原因产生破坏，生成裂纹源进而扩散，导致金属疲劳高温变色。

谢谢指点
回复此楼
8楼2016-09-23 10:59:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一切水月

银虫 (小有名气)
引用回帖:
7楼: Originally posted by 落叶林 at 2016-09-22 08:56:23
但如果几次重复试验都出现这种试棒扭曲变形断裂的情况，建议楼主应该检查一下高温蠕变机的同轴度了

谢谢指点，用其他合金做的时候，没有这种情形，四周有均匀的颈缩现象，说明试验机同轴度应该没问题。
赞一下 回复此楼
9楼2016-09-23 11:08:20
