请问用gnuplot怎样画出像附件这种3D的图呢？ 已有1人参与
|
|

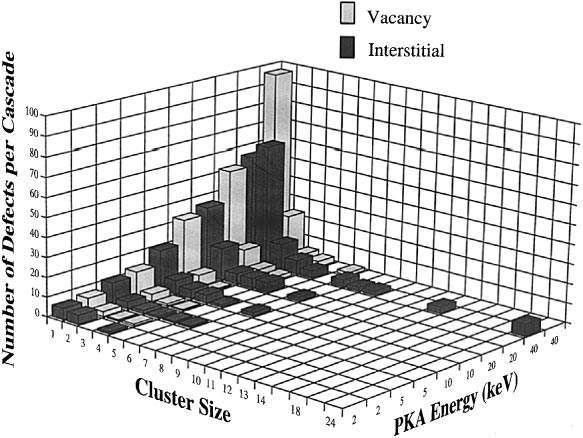

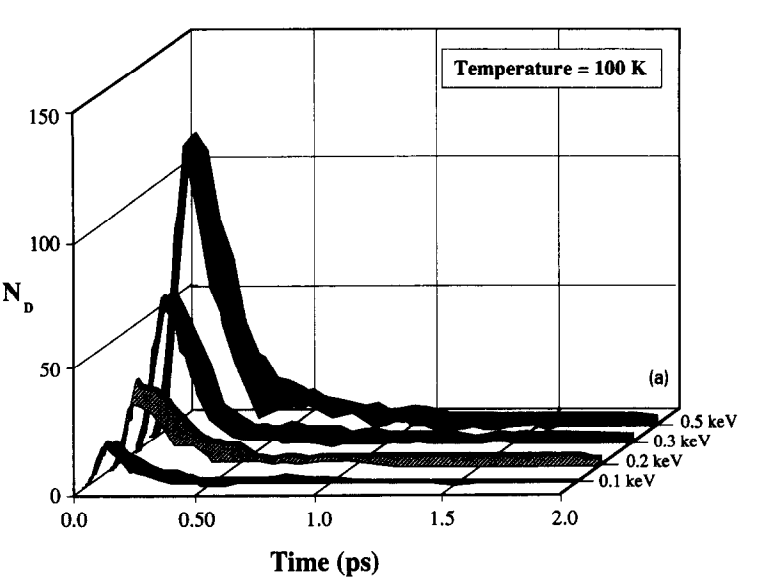

我在看文献的时候看到别人画出这样的图，因为在Ubuntu下工作，想用gnuplot画出像附件这两幅一样的图。 我的理解这种图是伪3d的图，实际上是把几张2d的图放在一起组成一张3d的图。 第一张图我试着自己画了一下，数据结构是像附件3dtest.txt那样，但用splot始终画不出我想要的结果。第二张图因为第一个图也没画出来，更没有眉目，不知道是不是画出第一个改成直方图就行了？ 请各位大神和坛友不吝赐教，多多帮助。非常感谢！  time.png  histogram.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 程序 |
» 猜你喜欢
情人节自我反思：在爱情中有过遗憾吗？
已经有6人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有3人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有3人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有3人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有3人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有3人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请问用ctex编写论文时如何选择插入图片的格式？
已经有3人回复
- 【求助】格式转换
已经有1人回复
mgqqlwq
铜虫 (著名写手)
- 应助: 12 (小学生)
- 金币: 12831.1
- 散金: 108
- 红花: 14
- 帖子: 1282
- 在线: 207.6小时
- 虫号: 2436148
- 注册: 2013-04-25
- 专业: 凝聚态物性I:结构、力学和
2楼2016-08-25 11:33:08
FMStation
至尊木虫 (知名作家)
- 应助: 591 (博士)
- 贵宾: 0.03
- 金币: 18255.2
- 红花: 97
- 帖子: 8891
- 在线: 1488.1小时
- 虫号: 2400059
- 注册: 2013-04-04
- 专业: 计算机应用技术
【答案】应助回帖
感谢参与，应助指数 +1
|
gnuplot> set dgrid3d 30,30 gnuplot> set hidden3d gnuplot> splot "datafile.dat" u 1:2:3 with lines http://lowrank.net/gnuplot/plot3d-e.html http://lowrank.net/gnuplot/plot3d2-e.html http://lowrank.net/gnuplot/plotpm3d-e.html http://lowrank.net/gnuplot/plotpm3d2-e.html |
3楼2016-08-25 23:33:00
mgqqlwq
铜虫 (著名写手)
- 应助: 12 (小学生)
- 金币: 12831.1
- 散金: 108
- 红花: 14
- 帖子: 1282
- 在线: 207.6小时
- 虫号: 2436148
- 注册: 2013-04-25
- 专业: 凝聚态物性I:结构、力学和
|

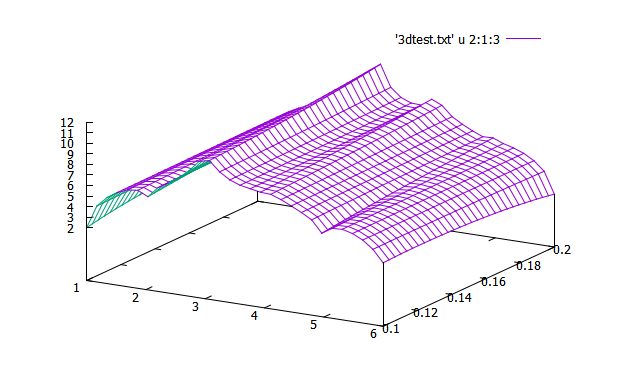

您好！谢谢您的帮助。但是我用您给的命令得到的图像和我想要的还不一样呢。 我是用的文本文件是附件'3dtest.txt'。 用您给的命令得到的图像是像附件muchong1test这样。我期望得到的是像我的求助帖里第一个图那样。不过我这里只有两组数据，所以希望得到的图是像第一个图里两条并排的曲线那样（原图是四条并排的曲线）。可是目前用splot得到的图X和Y轴之间是有连线的，这些线我觉得应该是不能让画出来的。 您给的链接里好像也没有我要的这种图。或者是我比较小白，不知道该使用哪一个。 能不能麻烦您解答的再详细一些呢？非常感谢！  muchong1test.png |
