[求助] 低碳钢疲劳条带 已有1人参与

求助：

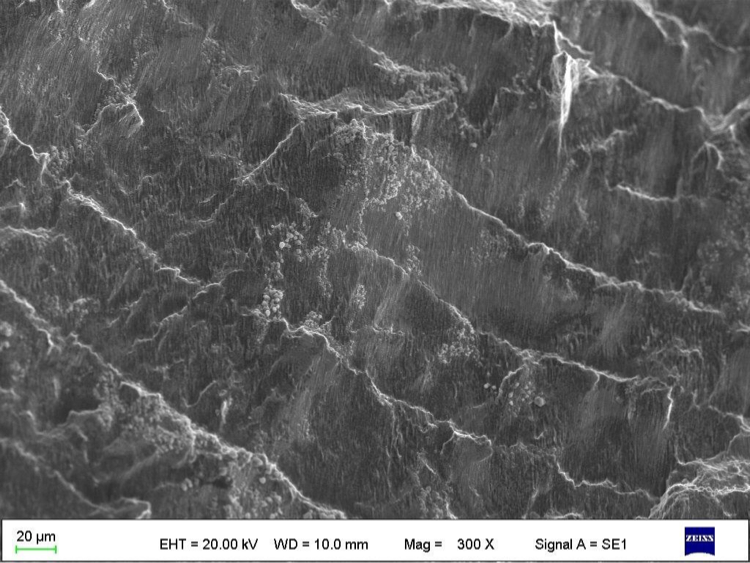

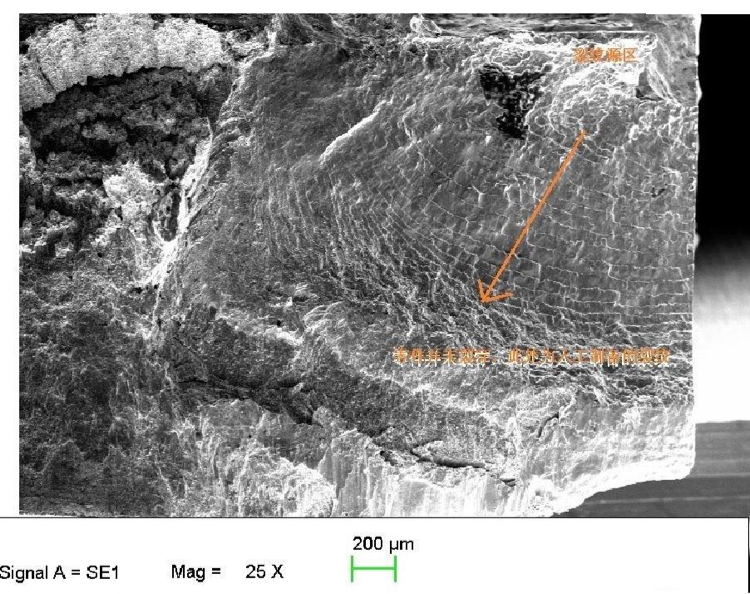

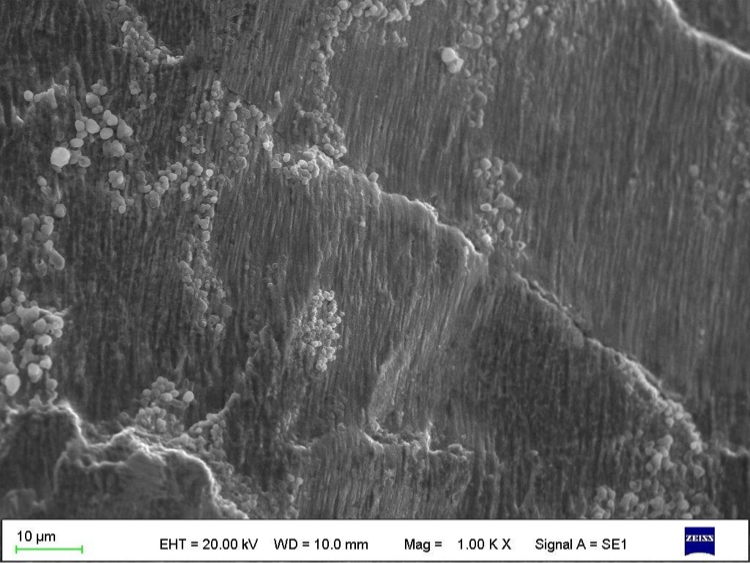

低碳钢零件试验后发现有裂纹，裂纹并未裂穿，通过人工方法将裂纹打开，得到的断口如pic1所示。请帮忙确认疲劳条带是pic3中的细的条纹还是pic1中的体现裂纹扩展方向的就是疲劳条带？零件受力为垂直于图片中水平方向的力。谢谢。

低碳钢疲劳条带


低碳钢疲劳条带-1


低碳钢疲劳条带-2


发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2016-08-23 09:43:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
是细的条纹，而不是他的方向。
赞一下 回复此楼
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
2楼2016-08-23 13:43:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

balance2010

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by kissego100 at 2016-08-23 13:43:59
是细的条纹，而不是他的方向。

为什么疲劳条带的指向于零件受力方向几乎垂直呢？
赞一下 回复此楼
3楼2016-08-23 16:30:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)
引用回帖:
3楼: Originally posted by balance2010 at 2016-08-23 16:30:04
为什么疲劳条带的指向于零件受力方向几乎垂直呢？...

你能否仔细的描述一下你的受载方式呢？看有疲劳条纹的出现，应该是有周期性的载荷。
赞一下 回复此楼
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
4楼2016-08-23 17:40:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by balance2010 at 2016-08-23 16:30:04
为什么疲劳条带的指向于零件受力方向几乎垂直呢？...

在材质均匀的条件下，裂纹的反向垂直于最大拉应力的方向。这可以说是一个法则
赞一下 回复此楼
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
5楼2016-08-23 20:27:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by balance2010 at 2016-08-23 16:30:04
为什么疲劳条带的指向于零件受力方向几乎垂直呢？...

你简单的理解，这是海浪在沙滩上冲出来的痕迹。
赞一下 回复此楼
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
6楼2016-08-24 08:33:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

balance2010

新虫 (初入文坛)
零件是用作柴油发动机里面，承受周期性载荷，500H试验后拆机发现零件上有裂纹
赞一下 回复此楼
7楼2016-08-24 10:08:18
