交流阻抗谱等效电路拟合求助。自己根据网上的教程拟合了一下，但是效果不太好。
|

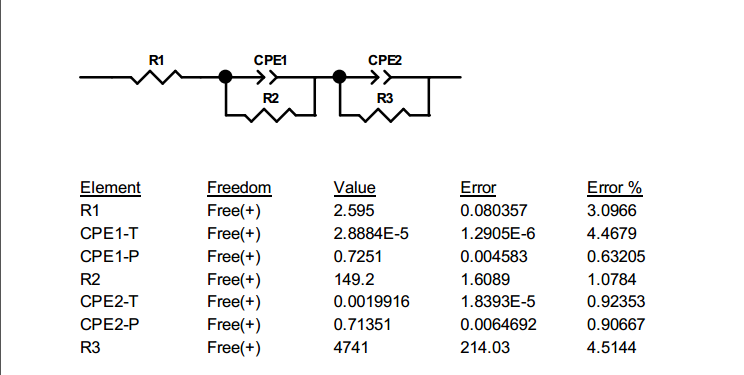

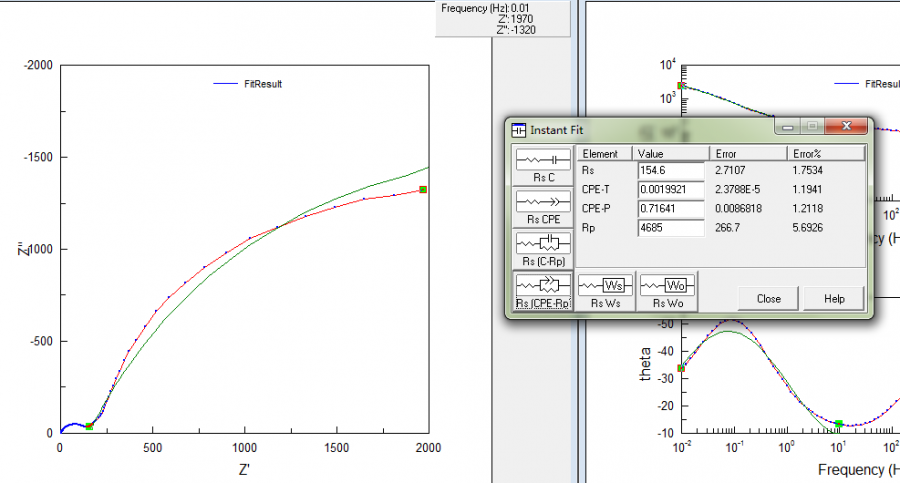

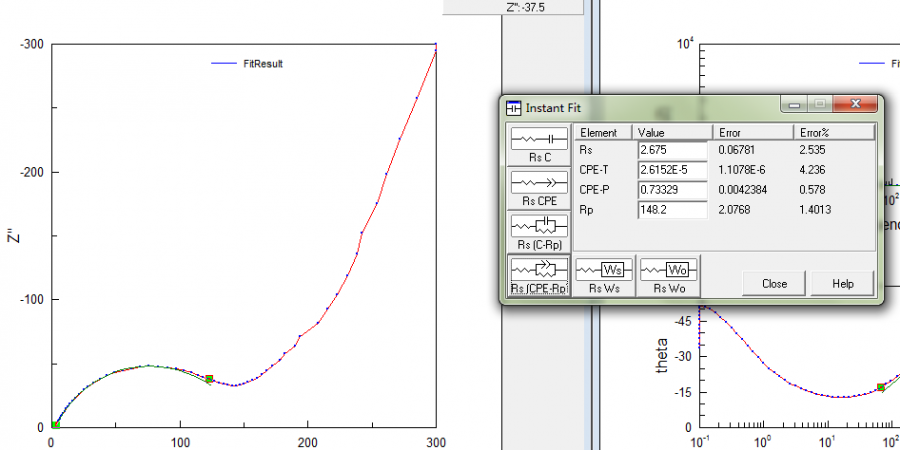

自己根据小木虫的教程用Zview拟合了一下，但是效果不太好。恳请哪位大神帮忙拟合一下，我主要是想看看自己拟合的结果对不对。谢谢！材料是锂离子电池正极材料。附件里的TXT文档是准备拟合的数据，其他三张图是自己拟合的结果。 半圆.png  斜线.png  3FV)`FGL6(E9%}7T5C24VBX.png |
回复此楼» 收录本帖的淘帖专辑推荐
 阻抗 |
» 猜你喜欢
今年面上没有消息，想来是没了，散个金攒攒人品，为明年祈福
已经有698人回复
-
合肥工业大学854仪器技术综合专业课考研
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有123人回复
-
27年电化学博士毕业，想找海外QS前50的高校读博后求推荐
已经有3人回复
-
27年电池/材料类博士申请
已经有2人回复
-
2027年博士申请或转博科研助理 求推荐
已经有1人回复
-
请问谁有2025最新影响因子Excel表？金币求助！
已经有53人回复
-
氯化钠与有机磺酸分离
已经有1人回复
-
瑞典-博后-固态电池-粘结剂-锂离子电池方向
已经有53人回复
-
广东省面上有什么动态么，啥时候公布呀？
已经有1人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 电化学交流阻抗谱如何拟合成等效电路
已经有3人回复
- 使用交流阻抗谱测试β"-Al2O3的电导率
已经有2人回复
- 交流阻抗谱等效电路的误差很大怎么办
已经有0人回复
|
这是要拟合的数据，不好意思，没有网盘，数据只能这样上传了 8.25E+04 3.40E+00 -1.64E+00 6.81E+04 3.63E+00 -2.19E+00 5.62E+04 3.91E+00 -2.74E+00 4.64E+04 4.21E+00 -3.29E+00 3.83E+04 4.56E+00 -3.86E+00 3.17E+04 4.93E+00 -4.47E+00 2.61E+04 5.37E+00 -5.14E+00 2.15E+04 5.84E+00 -5.88E+00 1.78E+04 6.33E+00 -6.67E+00 1.47E+04 6.90E+00 -7.60E+00 1.22E+04 7.49E+00 -8.58E+00 1.00E+04 8.23E+00 -9.80E+00 8.30E+03 9.04E+00 -1.12E+01 6.84E+03 1.00E+01 -1.27E+01 5.62E+03 1.12E+01 -1.45E+01 4.64E+03 1.26E+01 -1.65E+01 3.91E+03 1.40E+01 -1.84E+01 3.17E+03 1.62E+01 -2.10E+01 2.69E+03 1.82E+01 -2.31E+01 2.20E+03 2.11E+01 -2.60E+01 1.71E+03 2.54E+01 -2.97E+01 1.47E+03 2.85E+01 -3.21E+01 1.22E+03 3.26E+01 -3.48E+01 9.77E+02 3.82E+01 -3.80E+01 8.25E+02 4.32E+01 -4.06E+01 6.84E+02 4.90E+01 -4.28E+01 5.62E+02 5.55E+01 -4.49E+01 4.64E+02 6.22E+01 -4.63E+01 3.81E+02 6.93E+01 -4.74E+01 3.17E+02 7.60E+01 -4.79E+01 2.59E+02 8.35E+01 -4.77E+01 2.15E+02 9.02E+01 -4.71E+01 1.76E+02 9.72E+01 -4.61E+01 1.47E+02 1.03E+02 -4.46E+01 1.22E+02 1.09E+02 -4.30E+01 9.77E+01 1.14E+02 -4.07E+01 8.25E+01 1.18E+02 -3.91E+01 6.81E+01 1.23E+02 -3.75E+01 5.62E+01 1.27E+02 -3.60E+01 4.64E+01 1.31E+02 -3.48E+01 3.83E+01 1.34E+02 -3.38E+01 3.16E+01 1.37E+02 -3.33E+01 2.61E+01 1.41E+02 -3.29E+01 2.15E+01 1.44E+02 -3.30E+01 1.78E+01 1.47E+02 -3.33E+01 1.47E+01 1.50E+02 -3.41E+01 1.21E+01 1.53E+02 -3.53E+01 1.00E+01 1.57E+02 -3.68E+01 8.25E+00 1.60E+02 -3.88E+01 6.81E+00 1.64E+02 -4.12E+01 5.62E+00 1.68E+02 -4.43E+01 4.64E+00 1.72E+02 -4.81E+01 3.83E+00 1.78E+02 -5.26E+01 3.16E+00 1.82E+02 -5.76E+01 2.61E+00 1.90E+02 -6.39E+01 2.15E+00 1.94E+02 -7.13E+01 1.78E+00 2.08E+02 -8.20E+01 1.47E+00 2.15E+02 -9.25E+01 1.21E+00 2.23E+02 -1.04E+02 1.00E+00 2.31E+02 -1.19E+02 8.25E-01 2.38E+02 -1.36E+02 6.81E-01 2.42E+02 -1.52E+02 5.62E-01 2.54E+02 -1.75E+02 4.64E-01 2.61E+02 -1.98E+02 3.83E-01 2.72E+02 -2.26E+02 3.16E-01 2.85E+02 -2.58E+02 2.61E-01 3.00E+02 -2.95E+02 2.15E-01 3.19E+02 -3.38E+02 1.78E-01 3.47E+02 -3.94E+02 1.47E-01 3.72E+02 -4.44E+02 1.21E-01 4.11E+02 -5.07E+02 1.00E-01 4.59E+02 -5.78E+02 8.25E-02 5.22E+02 -6.62E+02 6.81E-02 5.91E+02 -7.37E+02 5.62E-02 6.77E+02 -8.19E+02 4.64E-02 7.80E+02 -9.02E+02 3.83E-02 8.99E+02 -9.81E+02 3.16E-02 1.03E+03 -1.06E+03 2.61E-02 1.18E+03 -1.12E+03 2.15E-02 1.33E+03 -1.18E+03 1.78E-02 1.49E+03 -1.23E+03 1.47E-02 1.65E+03 -1.27E+03 1.21E-02 1.81E+03 -1.29E+03 1.00E-02 1.97E+03 -1.32E+03 |
