fluent模拟液体混合，测试微混合器效率，不知道做的对不对，请高手帮我看一下， 已有3人参与
|
|

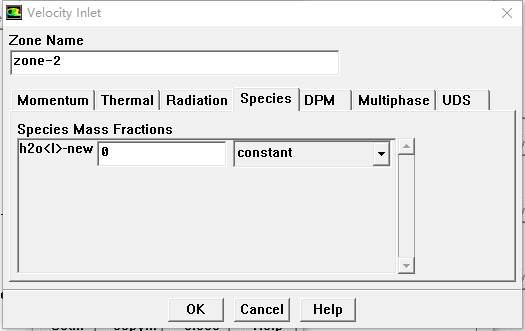

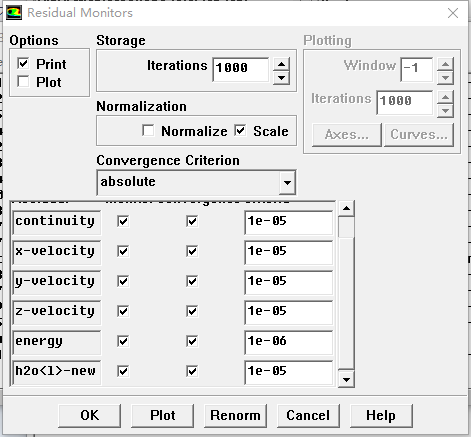

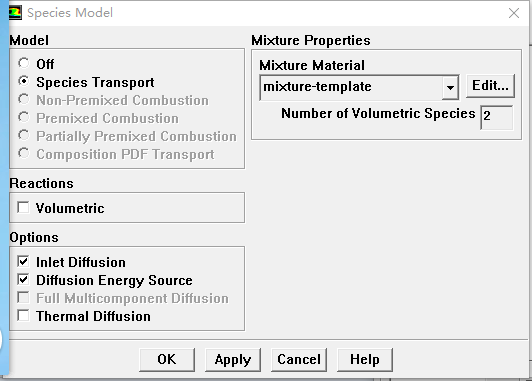

本人想做微流体混合器，因此想用fluent模拟的方式测试混合器的混合性能，步骤如下，求高人指点： 首先，将gambit中划分好网格的.msh文件导入fluent，选择3ddp模式 ![\"fluent模拟液体混合，测试微混合器效率，不知道做的对不对，请高手帮我看一下，\"](\"https://muchongimg.xmcimg.com/data/bcs/2016/0819/w287h1865218_1471615980_156.png#opennewwindow\") 然后scale操作，将单位转换为毫米 http:// ![\"fluent模拟液体混合，测试微混合器效率，不知道做的对不对，请高手帮我看一下，-1\"](\"https://muchongimg.xmcimg.com/data/bcs/2016/0819/w119h1865218_1471616063_309.png#opennewwindow\") define中选择组分运输模型（inlet diffusion要不要勾选，心里也没底  ） 接下来是选择材料以及定义属性（这一部分也是最没有把握的），我的想法是：测试混合器的性能，将浓度为1和0的两种水溶液进行混合，如果完全混合了，那么最终的浓度应该都显示0.5，所以其实材料要选择两次水，一个当溶质一个当溶剂，就只上一个图了（copy两次水） http:// ![\"fluent模拟液体混合，测试微混合器效率，不知道做的对不对，请高手帮我看一下，-3\"](\"https://muchongimg.xmcimg.com/data/bcs/2016/0819/w114h1865218_1471616064_345.png#opennewwindow\") 随后在混合物材料属性中将species中添加这两个水，我把默认存在的气体都remove了，应该没影响吧，继续上图 ![\"fluent模拟液体混合，测试微混合器效率，不知道做的对不对，请高手帮我看一下，-4\"](\"https://muchongimg.xmcimg.com/data/bcs/2016/0819/w138h1865218_1471616065_410.png#opennewwindow\") 接下来是混合物材料属性的设置了，说实话，我感觉是不是不用设置了，因为水从数据库里copy过来，粘度是有的，只是扩散系数没有，所以我就没有更改其他的，只是将扩散系数改成了1e-09，粘度默认是空气的1.72e-05，我改成了水的1e-03（就是这个粘度让我抓破头，对通流速下的混合影响很大，这里到底填什么啊  ）![\"fluent模拟液体混合，测试微混合器效率，不知道做的对不对，请高手帮我看一下，-5\"](\"https://muchongimg.xmcimg.com/data/bcs/2016/0819/w138h1865218_1471616065_871.png#opennewwindow\")  随后，将solution-control里的first order改成second order，monitors-residual里的速度残差改成1-05（这两个步骤是在文献里看到的） ![\"fluent模拟液体混合，测试微混合器效率，不知道做的对不对，请高手帮我看一下，-7\"](\"https://muchongimg.xmcimg.com/data/bcs/2016/0819/w141h1865218_1471616067_880.png#opennewwindow\")  然后设置边界条件，inlet1和inlet2设置的进液速度一样，只是species里一个设为1，一个设为0，只上一个图了  ![\"fluent模拟液体混合，测试微混合器效率，不知道做的对不对，请高手帮我看一下，-10\"](\"https://muchongimg.xmcimg.com/data/bcs/2016/0819/w159h1865218_1471616069_833.png#opennewwindow\") 随后初始化，迭代计算，就不上图了，质量分数云图如下，单纯从结果图看，确实是层流，但是根据文献报道，增加雷诺数（也就是进液速度），混合效率有所提高，问题来了，当我把混合物粘度设为水的时候，混合随着雷诺数的变化非常小，几乎看不出来，但是当设为默认的空气的粘度时，随雷诺数的变化明显，但与文献中的有点差异，大家能不能帮我看看，哪里有问题，fluent新手感激不尽！  ![\"fluent模拟液体混合，测试微混合器效率，不知道做的对不对，请高手帮我看一下，-11\"](\"https://muchongimg.xmcimg.com/data/bcs/2016/0819/bw178h1865218_1471617836_172.png#opennewwindow\") |
