taiyanghef铁虫 (著名写手)
|
[求助]
关于ansys worbench模拟蠕变过程中，出现不收敛等其它问题怎么办？
|
|

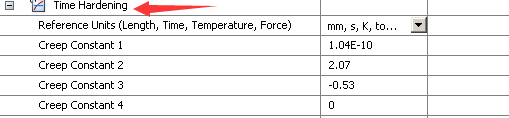

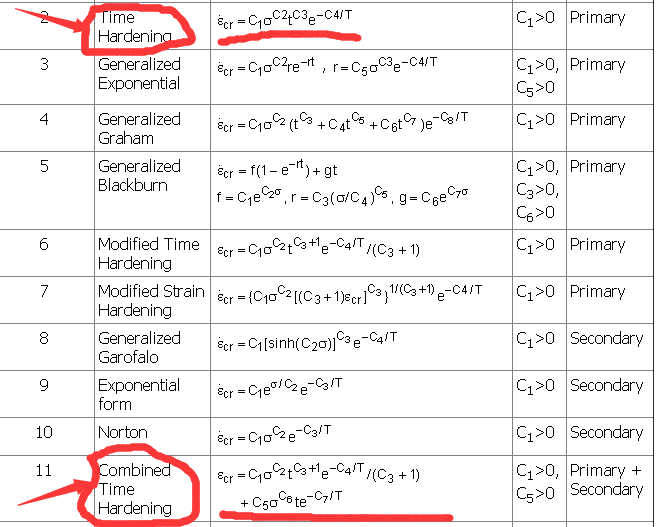

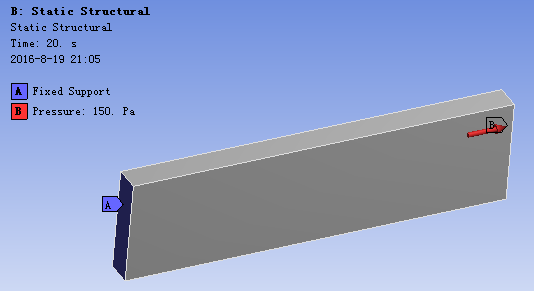

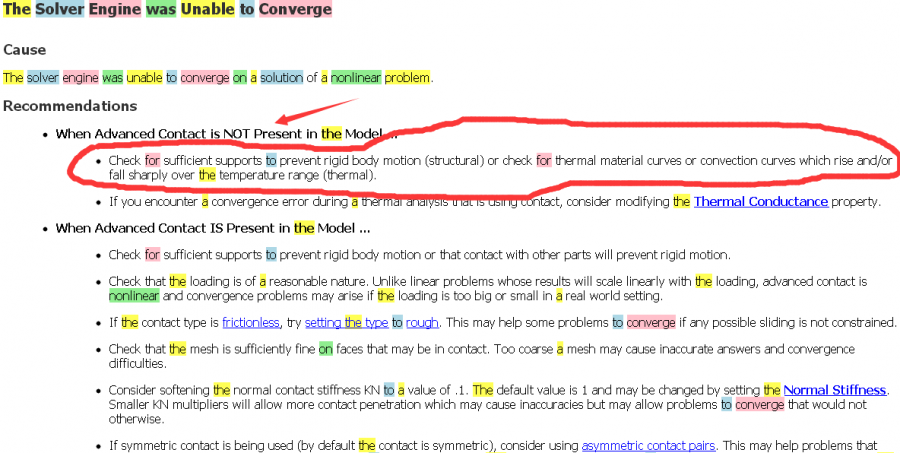

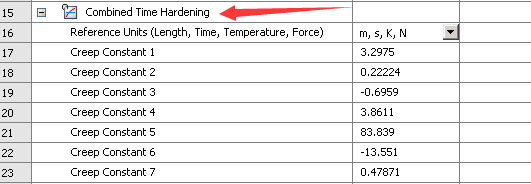

本人用图5中的蠕变公式2得到的拟合参数代入图4中（在engnieering data中设置），能够成功求解图8的试件（尺寸为90*22*2mm）； 但当用图5中的蠕变公式11得到的拟合参数代入图3中（这七个参数是根据公式图6非线性拟合得到的，拟合效果很好），求解会出现图1所示的错误和警告，从help文件中查出原因如图2，按照要求对约束多次确认，还是同样的错误；最后本人将图8的试件模型用图7替代（尺寸为30*8*2mm），求解仍然是图1同样的错误。 经过反复对比调试，排除了是蠕变设置，子步设置的错误，甚至7个蠕变参数我换了三组，仍然出错，我估计原因不是约束问题，应该是图3拟合公式的问题，或者说是公式11的蠕变模型的问题，这也是自己的猜想，也不知道是不是自己那里设置的问题，但是用4个参数的公式能够求解成功，希望帅哥美女们能帮忙看看，先谢谢啦~~   图5.png  图1.png  图2.png  图3.png  图4.png  图8.png  图6.png  图7.png |
回复此楼» 猜你喜欢
求调剂
已经有3人回复
-
一志愿北京化工大学，初试成绩350求调剂
已经有14人回复
-
复试调剂
已经有4人回复
-
323分（计算机视觉和大模型项目）能直接上手
已经有3人回复
-
311分 22408 求调剂
已经有3人回复
-
320分人工智能调剂
已经有7人回复
-
一志愿郑大0705求调剂
已经有4人回复
-
0703化学
已经有10人回复
-
301求调剂
已经有10人回复
-
306分材料与化工求调剂
已经有6人回复
taiyanghef
铁虫 (著名写手)
- 应助: 5 (幼儿园)
- 金币: 4182.6
- 散金: 1133
- 红花: 7
- 帖子: 2061
- 在线: 359小时
- 虫号: 1176744
- 注册: 2010-12-24
- 性别: GG
- 专业: 机械结构强度学
2楼2016-08-21 15:09:33
3楼2016-08-21 15:51:44
taiyanghef
铁虫 (著名写手)
- 应助: 5 (幼儿园)
- 金币: 4182.6
- 散金: 1133
- 红花: 7
- 帖子: 2061
- 在线: 359小时
- 虫号: 1176744
- 注册: 2010-12-24
- 性别: GG
- 专业: 机械结构强度学
4楼2016-08-22 11:27:53
5楼2016-08-22 21:04:46
|

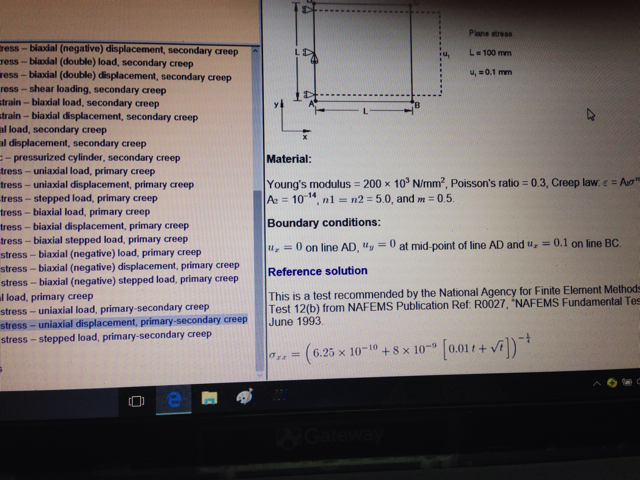

猜测两点原因：1、边界条件与网格，这个很容易排除，推荐使用NAFEMS制定的蠕变算例，只有一个单元，边界条件也十分简单，可以用来检测蠕变模型。2、蠕变模型的问题，模型本身没什么问题，但蠕变分析中增量步很容易造成不收敛，你在ansys 里面是否使用默认的自适应增量步？如果是，可以尝试增加蠕变硬变的控制误差。如果还不行，有条件的话，可以尝试abaqus。图中是abaqus展示的一个primary-secondary混合模型的NAFEMS算例 发自小木虫IOS客户端 |
6楼2016-08-22 21:04:54
7楼2017-05-18 16:15:38
