燃料电池I-V曲线到底怎么看 已有2人参与
|
|

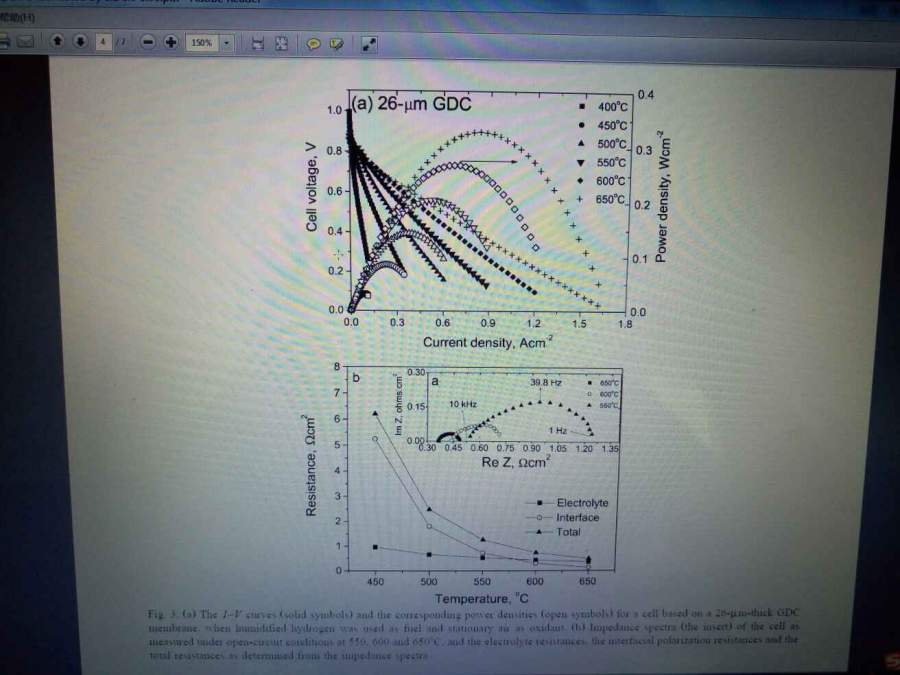

看固体氧化物燃料电池的文献中经常可以看到如下所示图片，一直没弄明白到底怎么看这个图。求人详细讲解一下。为什么每个温度下有两条走向相反的I-V曲线。还有那个功率密度到底怎么读出来？ ps:下图出于文献low-temperture sofcs based Gd0.1Ce0.9O1.95 fabricated by dry pressing  发自小木虫Android客户端 |
回复此楼» 猜你喜欢
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士等
已经有20人回复
-
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士
已经有24人回复
-
物理化学论文润色/翻译怎么收费?
已经有130人回复
-
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士
已经有1人回复
-
固态锂金属电池迁移数计算求助
已经有1人回复
-
荷兰奈梅亨大学赵文博与Galimberti课题组招收理论计算CSC博士 2000 欧元/月+房补
已经有0人回复
-
26储能博士申请自荐
已经有22人回复
-
上海交通大学--宁波东方理工大学电池方向博士招生
已经有10人回复
-
海南大学全国重点实验室杨金霖老师招收储能电池方向博士生（2026年3月报名，9月入学）
已经有1人回复
-
海南师范大学2026年博士研究生招收 (在职想提升学历人员可报考) 申请考核制+普通招考
已经有0人回复
-
申博求助
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 氢氧燃料电池I-V曲线分析
已经有0人回复
- Pt/C催化剂氧还原(ORR)测线性扫描循环伏安（LSV)时电位负移大，如何克服？
已经有0人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
Iorigin(langzhizhou代发): 金币+5 2016-08-27 23:49:14
Iorigin: 金币+15, ★★★★★最佳答案 2016-12-09 17:52:41
Iorigin(langzhizhou代发): 金币+5 2016-08-27 23:49:14
Iorigin: 金币+15, ★★★★★最佳答案 2016-12-09 17:52:41
|
为什么每个温度下有两条走向相反的I-V曲线？ 这句话是什么意思？没太明白！ 图a是电压-电流（V-I）曲线（即极化曲线）和功率密度曲线，图b是温度与阻抗曲线 图a里可以看到随着温度的升高，相同电流密度下的电池电压和功率密度逐渐增大，可能是与催化剂的催化性能提高有关！功率密度就是图a中的电压乘以电流密度，计算很简单！ 图b，同样可以看到随着电池温度的升高，电池阻抗逐渐降低，内图是电化学阻抗谱 |
2楼2016-08-23 11:08:37
3楼2016-08-23 13:24:03
4楼2016-08-23 13:24:19
langzhizhou: 屏蔽内容, 禁止留下私人信息 2016-08-27 23:49:32
langzhizhou: 违规存档, 禁止留下个人信息，可以站内信交流 2016-08-27 23:49:42
langzhizhou: 违规存档, 禁止留下个人信息，可以站内信交流 2016-08-27 23:49:42
|
本帖内容被屏蔽 |
5楼2016-08-23 13:25:07
6楼2016-08-26 21:15:55
7楼2016-08-27 10:37:22
8楼2016-08-27 10:37:47
