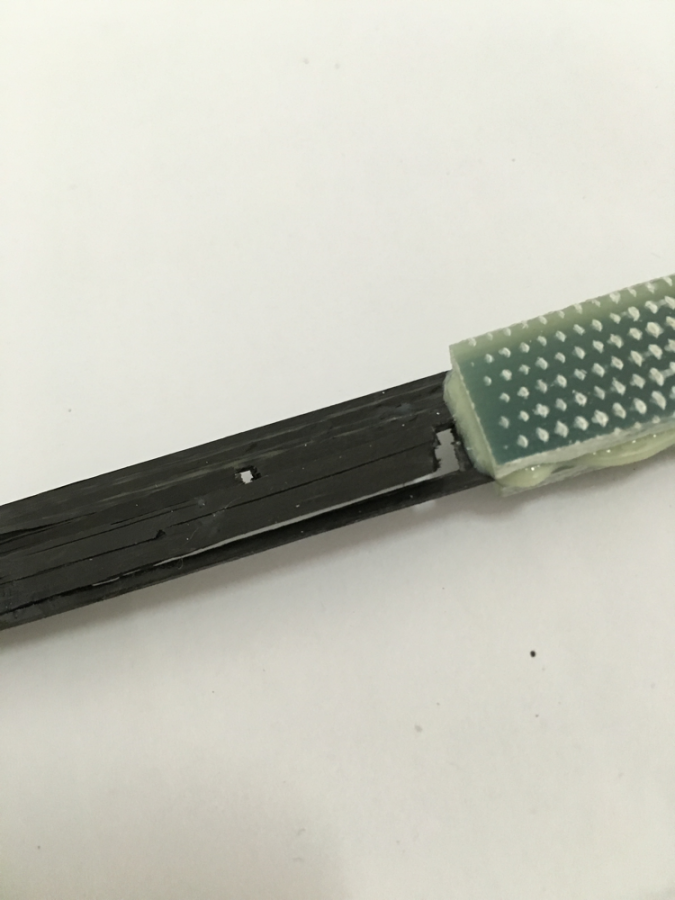

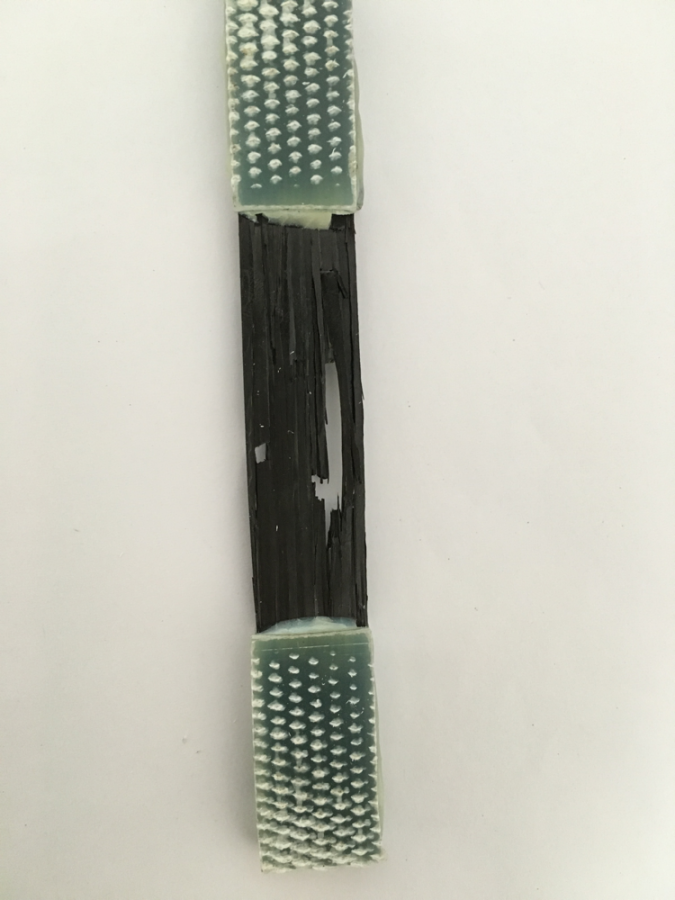

[交流] 求各位大神解答产生如下复合材料拉升测试断裂形式主要是因为什么?

回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vivi010203

金虫 (正式写手)

2楼2016-08-17 13:02:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quanqing4148

新虫 (正式写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
单轴向好多都是这样断裂,这样条是浸胶成型吧,应该都是单丝,和丝束不一样,原因应该和这个有关,具体原因还得请高手指点,之前做过这样的。

发自小木虫Android客户端
3楼2016-08-18 22:20:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vivi010203

金虫 (正式写手)

引用回帖:
3楼: Originally posted by quanqing4148 at 2016-08-18 22:20:07
单轴向好多都是这样断裂,这样条是浸胶成型吧,应该都是单丝,和丝束不一样,原因应该和这个有关,具体原因还得请高手指点,之前做过这样的。

为什么说浸胶成型的方法会造成这种效果呢

发自小木虫IOS客户端
4楼2016-08-19 09:54:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

844154976

新虫 (初入文坛)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
我理解 和加强片的选择有关  明显是端头从加强片根部切段的

发自小木虫IOS客户端
5楼2016-08-19 21:29:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quanqing4148

新虫 (正式写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
4楼: Originally posted by vivi010203 at 2016-08-19 09:54:03
为什么说浸胶成型的方法会造成这种效果呢
...

这种成型胶含量高,破坏倾向于基体破坏形式,一簇一簇的断,含量低的就会爆炸式破坏,一根根单丝断裂。希望有用

发自小木虫Android客户端
6楼2016-08-20 01:45:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vivi010203

金虫 (正式写手)

引用回帖:
6楼: Originally posted by quanqing4148 at 2016-08-20 01:45:33
这种成型胶含量高,破坏倾向于基体破坏形式,一簇一簇的断,含量低的就会爆炸式破坏,一根根单丝断裂。希望有用
...

谢谢

发自小木虫IOS客户端
7楼2016-08-20 10:56:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

newschen

木虫 (正式写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
首先这是典型的单向带增强树脂基复合材料0度拉伸不理想的一种断裂模式,却是很常见的。理想的失效模式应该是工作段纤维基体完全碎裂分离,呈扫帚状。出现这种异常失效模式可能原因如下:
1、夹持部位应力集中过大,易断在加强片根部。如夹持力过大等;
2、拉伸载荷不能被均匀传递,受载大的部位首先开裂。如加强片厚度不均匀,厚的地方夹持力大等;
3、试样制备不好,纤维分布不均匀。如纵向局部纤维褶皱导致各处纤维承受拉伸载荷不同步;横向不均匀导致各处抗拉强度不同等‘
4、试样对中不够,出现偏轴加载等。
总之出现这种现象的主要原因是材料制备和试样加工问题,试验问题仅占很小的比例。
8楼2016-08-22 23:18:36
