[求助] ANSYS接触分析 已有2人参与

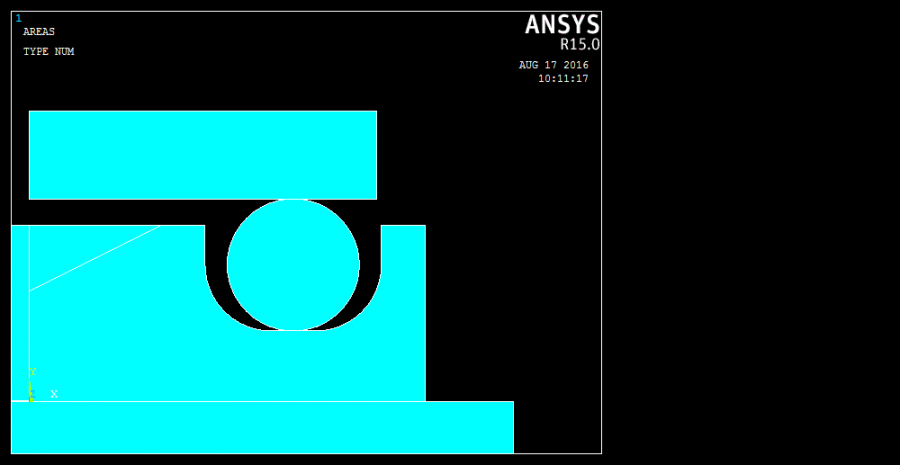

最近在做一个密封件仿真,上面缸壁设置为刚体,中间O型圈为超弹性体,带凹槽的为弹性密封件,最下面的活塞杆也设为刚体
ANSYS接触分析
O型圈和密封件之间为柔-柔接触,其他均为刚柔接触。

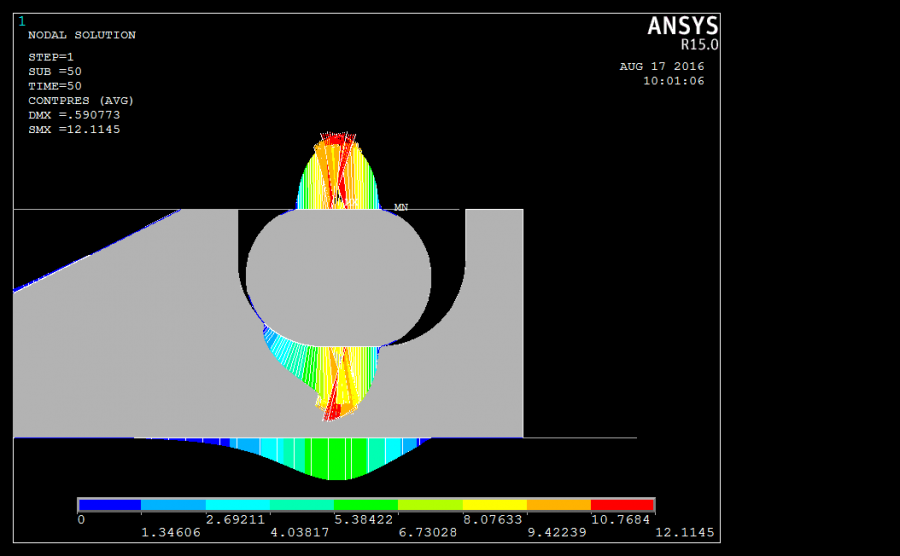

载荷第一步模拟安装过程,缸壁向下运动压缩o型圈,结果如图
ANSYS接触分析-1

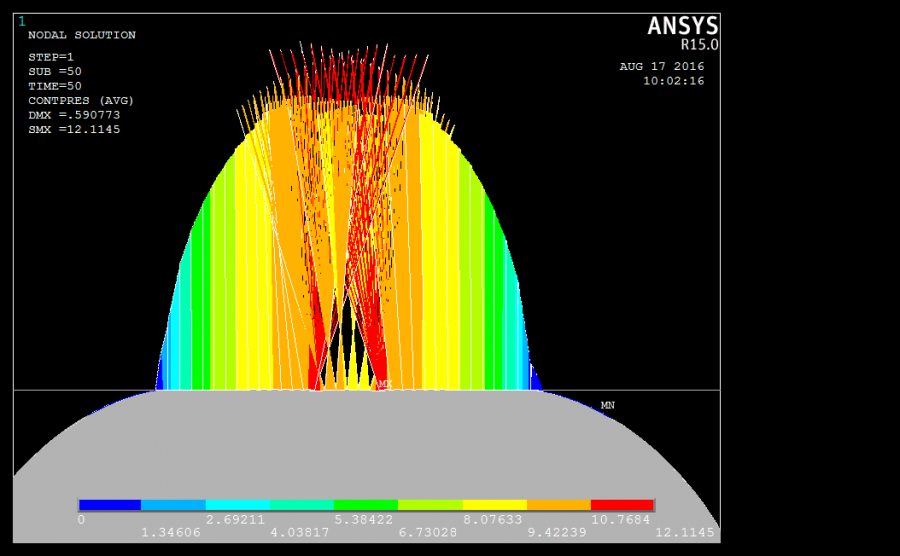

O型圈接触压力图出现炸开的情况
ANSYS接触分析-2

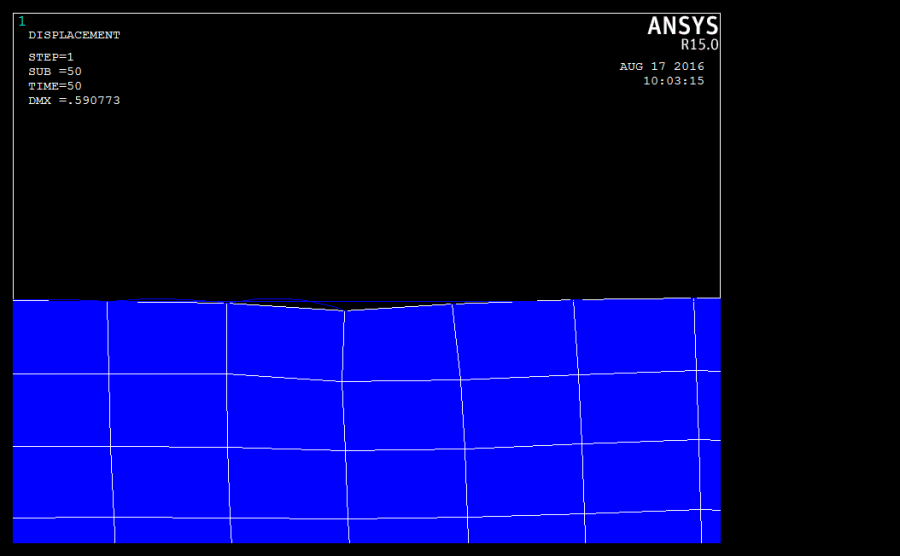

放大接触部位,发现与刚体直线部分接触的o型圈有部分凹下去了,接触单元出现扭曲
ANSYS接触分析-3
有哪位知道这是怎么回事呀,急求
回复此楼
内心的强大,远胜过外表的浮华
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1368340240

金虫 (小有名气)

我也想知道关于接触的问题啊

发自小木虫Android客户端
2楼2016-09-05 23:19:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyw_90

新虫 (初入文坛)

能不能分享一下命令流?
3楼2018-10-08 08:34:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

接触对设置的什么接触类型? 更换接触类型试试看
4楼2018-10-08 11:23:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cyf694101177

铁虫 (初入文坛)

在小木虫问?哈哈
5楼2021-12-05 17:30:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

凹下很小,单元扭曲并不厉害,如果计算是收敛的,接触压力与载荷相比也不是很大,则应该问题不大,结果可用。
  不然的话,可以吧你的具体问题和模型发给我,并进行详细的说明,帮你看一下。
6楼2021-12-18 10:55:54
