小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 有大神了解HAADF 和EDX 的吗
171/2返回列表12下一页
查看: 3533  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

liuerxian

金虫 (著名写手)

[求助] 有大神了解HAADF 和EDX 的吗 已有3人参与

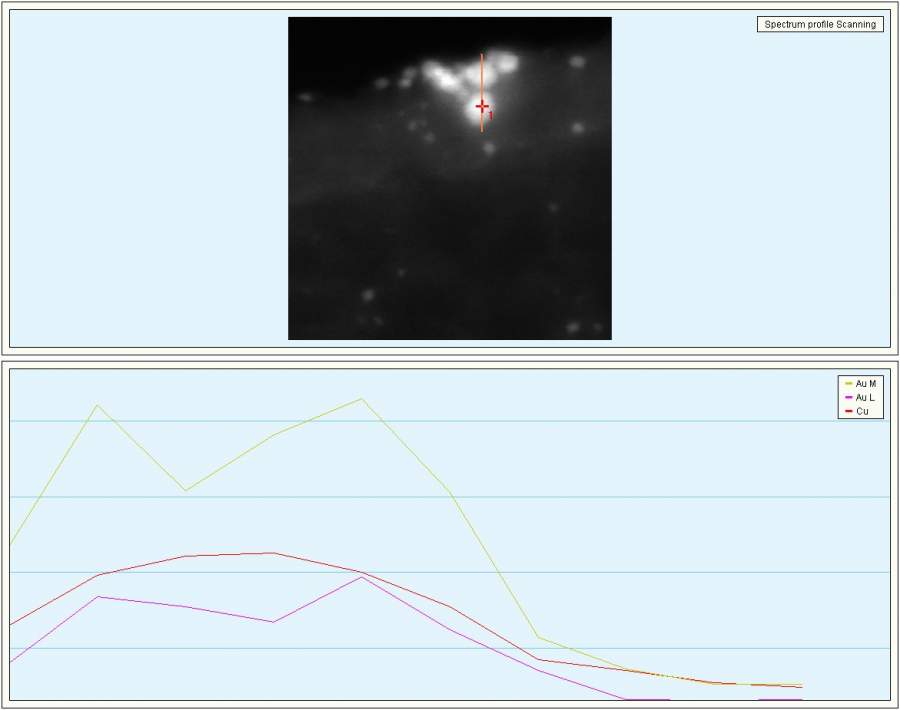

最近做了一个Au/Cu合金的纳米，做了HAADF但是本人之前没有接触过。请大神看图片，里面有两条线是金。一个Au-L 和Au-M. 这是什么，是不同价态的金吗？

有大神了解HAADF 和EDX 的吗
STEM HAADF AuCu_17.jpg@dut_ameng
回复此楼

» 收录本帖的淘帖专辑推荐

纳米材料的分析表征

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
我要努力
1楼 2016-08-16 10:17:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

bachier

金虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
liuerxian: 金币+10, ★★★★★最佳答案 2016-08-17 10:41:17
说的是L层电子和M层电子，EDS能量很高，无法区分价电子。主要是用高能电子轰击原子内层电子，产生电子空穴，然后外层电子跃迁到空穴，能量之差以X射线形式释放出来，EDS检测的就是X射线了。XPS可以区分价电子，用光源轰击出来的电子称为光电子，通过分析这些光电子可以区分电子环境。
赞一下(4人) 回复此楼
5楼2016-08-17 08:38:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
11楼: Originally posted by liuerxian at 2016-08-17 12:30:49
其实已经做了XPS,发现了两种价态价，我就好奇EDX里面有两条金
...

每个元素的eds谱都有很多条线哈，很正常，尤其重元素，通常有一个最常用的，但是其他的线有时候也采用，比如碰到两个元素在一个位置都有信号容易干扰的情况，和价态啥的没关系的，不过说实话XPS的信息和透射测的价态信息还是很不一样的
赞一下(2人) 回复此楼
12楼2016-08-17 12:56:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bachier

金虫 (职业作家)
引用回帖:
6楼: Originally posted by liuerxian at 2016-08-17 09:29:21
那L和M的金，在这里表示什么？
...

应该说金的L层和M层电子被击出产生的空穴，外层电填充而产生的X射线，反映了L层电子和M层电子的情况

发自小木虫IOS客户端
赞一下(1人) 回复此楼
7楼2016-08-17 10:11:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

球差TEM

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
liuerxian: 金币+10, ★★★★★最佳答案, 谢谢大神 2016-08-17 22:56:30
引用回帖:
6楼: Originally posted by liuerxian at 2016-08-17 09:29:21
那L和M的金，在这里表示什么？
...

两者是同一个Au的信号，Au的EDS包含有L线系和M线系的信号，你这个应该是在FEI的TEM上拍的吧，FEI的机子会自动给出多个线系的线分布（或mapping）。仔细看，你会发现两根线的变化趋势是一样的，因为他们给出的其实是同样的意义，但不同的线系强度有所不同，所以信号计数有高有低。

发自小木虫Android客户端
赞一下(1人) 回复此楼
球差TEM、HAADF、mapping、EELS的粉丝
13楼2016-08-17 17:29:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

liuerxian

金虫 (著名写手)
2楼2016-08-16 14:44:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuerxian

金虫 (著名写手)
顶

发自小木虫IOS客户端
3楼2016-08-17 00:00:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuerxian

金虫 (著名写手)
顶

发自小木虫IOS客户端
4楼2016-08-17 08:21:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuerxian

金虫 (著名写手)
引用回帖:
5楼: Originally posted by bachier at 2016-08-17 08:38:40
说的是L层电子和M层电子，EDS能量很高，无法区分价电子。主要是用高能电子轰击原子内层电子，产生电子空穴，然后外层电子跃迁到空穴，能量之差以X射线形式释放出来，EDS检测的就是X射线了。XPS可以区分价电子，用光 ...

那L和M的金，在这里表示什么？

发自小木虫IOS客户端
赞一下 回复此楼
我要努力
6楼2016-08-17 09:29:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuerxian

金虫 (著名写手)
就是说表示有金，并不是它有两种价态的金。谢谢你

发自小木虫IOS客户端
赞一下 回复此楼
我要努力
8楼2016-08-17 10:32:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bachier

金虫 (职业作家)
引用回帖:
8楼: Originally posted by liuerxian at 2016-08-17 10:32:44
就是说表示有金，并不是它有两种价态的金。谢谢你

对头

发自小木虫IOS客户端
回复此楼
9楼2016-08-17 10:41:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
liuerxian: 金币+3, ★★★很有帮助 2016-08-17 12:31:42
价态可以考虑EELS哈，不过最好有色差校正，分辨率比较高
赞一下 回复此楼
10楼2016-08-17 10:59:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
