[求助] 帮助我的人明天出门捡钱,论文基金高中,贵人多多,顺顺利利 已有1人参与

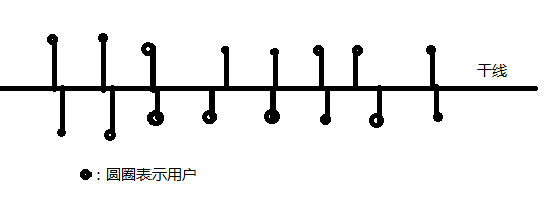

我要设计一个市政管网,每条干管两侧的用水节点用量都知道,要怎么设计每个干管的管径呢?用比流量嘛?

帮助我的人明天出门捡钱,论文基金高中,贵人多多,顺顺利利
回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mchs

至尊木虫 (著名写手)

先计算各支支管的压力,然后根据各支管的压力差和流量求管径,查一下给排水设计手册

发自小木虫Android客户端
2楼2016-08-15 07:39:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingaibing13

金虫 (著名写手)

引用回帖:
2楼: Originally posted by mchs at 2016-08-15 07:39:49
先计算各支支管的压力,然后根据各支管的压力差和流量求管径,查一下给排水设计手册

假设我已经知道枝管的压力和流量了,那干管的流量和管径怎么求呢,干管应该是统一管径的,但是每一段的流量又不同,这种怎办啊

发自小木虫Android客户端
3楼2016-08-15 09:53:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenzhrg

木虫 (职业作家)

衷心的祝福您,加油。

发自小木虫Android客户端
~外圆内方~
4楼2016-08-16 07:33:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

感谢参与,应助指数 +1
个人认为,可粗略进行如下设计计算:
当干管入口的压强P0已知时,干管的直径D要求在所有支管(前面的支管的开关应该是可调的)都是打开的情况下,最远的支管的水压Pr能够保证达到规定要求的最低值Pmin。
由伯努利方程,P0=Pr+μ*L/D*1/2*ρ*V^2
其中,μ为水与管道的摩擦系数(无量纲),它与管道的材质、粗糙度以及结构有关,可查流体设备设计手册;L为干管的最大长度(m);D为干管的直径(m),ρ为水的密度(Kg/m^3);V为按照设计要求各个支管的流出速度(m/s)。
   Pr=P0-μ*L/D*1/2*ρ*V^2>Pmin
  D>μ*L*ρ*V^2/[2*(P0-Pmin)] 。
5楼2016-08-16 09:04:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

个人认为,可粗略进行如下设计计算:
当干管入口的压强P0已知时,干管的直径D要求在所有支管(前面的支管的开关应该是可调的)都是打开的情况下,最远的支管的水压Pn能够保证达到规定要求的最低值Pmin。
由伯努利方程,P0-SUM{1/2*ρ*Vk^2,k=1~n-1}=Pn+μ*L/D*1/2*ρ*Vn^2
其中,n为支管的总数量;Vk为第k个支管的流出速度(m/s);μ为水与管道的摩擦系数(无量纲),它与管道的材质、粗糙度以及结构有关,可查流体设备设计手册;L为干管的最大长度(m);D为干管的直径(m),ρ为水的密度(Kg/m^3)。
   Pr=P0-μ*L/D*1/2*ρ*V^2>Pmin
  D>μ*L*ρ*V^2/[2*(P0-Pmin)] 。
6楼2016-08-16 09:16:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
qingaibing13: 金币+8, ★★★很有帮助, 谢谢 2016-08-23 15:51:54
前面的有所疏漏,作废,重新进行设计计算如下:
个人认为,可粗略进行如下设计计算:
当干管入口的压强P0已知时,干管的直径D要求在所有支管(前面的支管的开关应该是可调的)都是打开的情况下,最远的支管的水压Pn能够保证达到规定要求的最低值Pmin。
由伯努利方程,P0-SUM{1/2*ρ*Vk^2,k=1~n-1}=Pn+μ*L/D*1/2*ρ*Vn^2
其中,n为支管的总数量;Vk为第k个支管的流出速度(m/s);μ为水与管道的摩擦系数(无量纲),它与管道的材质、粗糙度以及结构有关,可查流体设备设计手册;L为干管的最大长度(m);D为干管的直径(m),ρ为水的密度(Kg/m^3)。
   Pn=P0-SUM{1/2*ρ*Vk^2,k=1~n-1}-μ*L/D*1/2*ρ*Vn^2>Pmin
     D>μ*L*ρ*Vn^2/{2*(P0-SUM{1/2*ρ*Vk^2,k=1~n-1}-Pmin)}。
7楼2016-08-16 09:21:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingaibing13

金虫 (著名写手)

引用回帖:
7楼: Originally posted by peterflyer at 2016-08-16 09:21:03
前面的有所疏漏,作废,重新进行设计计算如下:
个人认为,可粗略进行如下设计计算:
当干管入口的压强P0已知时,干管的直径D要求在所有支管(前面的支管的开关应该是可调的)都是打开的情况下,最远的支管的水压 ...

帅哥,谢谢您哈,我看了您的想法,很独特,我已经采取了,但是我还有个问题,能否帮我解答一下,谢谢啦,到时候我再追加金币给您

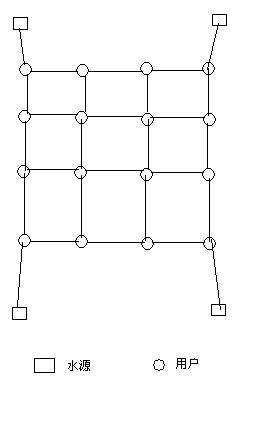

我的问题是,图中的方框为水源,每一个水源有固定的出水流量:Q1,Q2,Q3,Q4。 图中的圆圈代表用户,每个用户的需水量是:q1,q2,……q16. 并且Q1+Q2+Q3+Q4=q1+q2+……+q16    现在要求每个圆圈节点处满足流量平衡:总流入量=用户用量+总流出量。


不知道您学没学过给排水,这是环状管网设计里面的,谢谢您
帮助我的人明天出门捡钱,论文基金高中,贵人多多,顺顺利利-1

8楼2016-08-19 17:10:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingaibing13

金虫 (著名写手)

引用回帖:
7楼: Originally posted by peterflyer at 2016-08-16 09:21:03
前面的有所疏漏,作废,重新进行设计计算如下:
个人认为,可粗略进行如下设计计算:
当干管入口的压强P0已知时,干管的直径D要求在所有支管(前面的支管的开关应该是可调的)都是打开的情况下,最远的支管的水压 ...

不用要求这个压力的变化,就流量给初分一个值就行,我用的最小生成树,但是我有点分不明白了,还求大神给指导指导
9楼2016-08-19 17:31:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


引用回帖:
8楼: Originally posted by qingaibing13 at 2016-08-19 17:10:48
帅哥,谢谢您哈,我看了您的想法,很独特,我已经采取了,但是我还有个问题,能否帮我解答一下,谢谢啦,到时候我再追加金币给您

我的问题是,图中的方框为水源,每一个水源有固定的出水流量:Q1,Q2,Q3,Q4。 ...

我没学过供排水,并且这个问题对于我太难了。我不会啊。抱歉。
10楼2016-08-22 08:48:21
