| 查看: 4603 | 回复: 41 | ||
[求助]
求超级电容器大神帮忙！！！ 已有1人参与
|
||
|

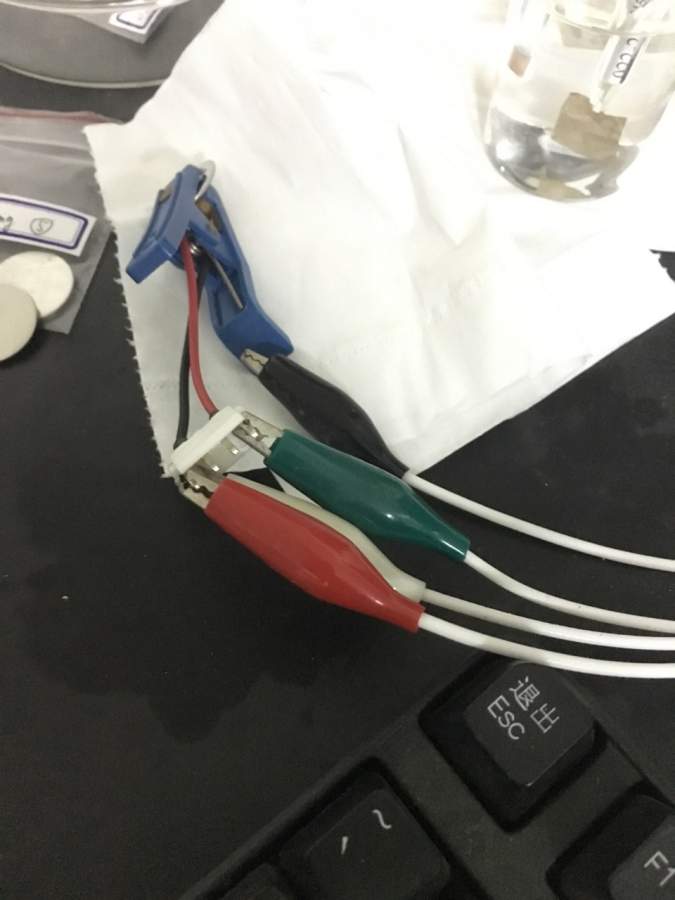

本人一小白硕士，由于文章悲剧，推测是没有做器件，所以最近在做超电器件，希望尽快能够做出来，由于组里我是第一个做的，所以没有人可以交流，现在测试遇到了一些问题，请各位大神能够帮忙~~ 材料是氢氧化钴与石墨烯复合，在三电极测试时，测出的容量在1A/g可以达到2000左右，电压窗口是0到0.55V，用的电解液是1M的KOH,对电极是Pt，参比电极HgO/Hg，仪器是辰华660D。 现在做成了器件，扣式电容器，活性物质：PVDF:乙炔黑=8:1:1，涂布在泡沫镍上，负极是石墨，配比和正极一样，做完之后10Mpa压片，隔膜纸是在TB上买的水性电容器专用，电解液和仪器都没变。但是现在恒流充放电做不出来，特别小，而且形状也不对，CV正常，可以出氧化还原峰，烦请各位大神帮忙看看可能会是什么原因，我真的快崩溃了，做了两个月全是这样。。。 图片是器件的CV,恒流，三电极的恒流以及器件的夹法。 拜托各位！！！谢谢大家！！！  IMG_0848[1].JPG  IMG_0849[1].JPG  IMG_0841[1].JPG  IMG_0834[1].JPG |
回复此楼» 本帖已获得的红花（最新10朵）
#小予子＃» 猜你喜欢
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士等
已经有20人回复
-
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士
已经有24人回复
-
物理化学论文润色/翻译怎么收费?
已经有162人回复
-
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士
已经有1人回复
-
固态锂金属电池迁移数计算求助
已经有1人回复
-
荷兰奈梅亨大学赵文博与Galimberti课题组招收理论计算CSC博士 2000 欧元/月+房补
已经有0人回复
-
26储能博士申请自荐
已经有22人回复
-
上海交通大学--宁波东方理工大学电池方向博士招生
已经有10人回复
-
海南大学全国重点实验室杨金霖老师招收储能电池方向博士生（2026年3月报名，9月入学）
已经有1人回复
-
海南师范大学2026年博士研究生招收 (在职想提升学历人员可报考) 申请考核制+普通招考
已经有0人回复
-
申博求助
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- EIS图分析求助
已经有7人回复
- 超级电容器的循环稳定性是否需要减掉IRdrop，应该如何计算
已经有1人回复
- LAND仪器购买咨询
已经有6人回复
- 求助超电容的交流阻抗谱分析
已经有1人回复
- 超级电容器，KCl电解质
已经有3人回复
- 求做石墨烯超电的大神帮忙
已经有6人回复
- CV测试时的问题，请各位大神进来看下帮帮我这个新手
已经有15人回复
- 求推荐超级电容器组装的文献
已经有8人回复
- CV测试时的问题，请各位大神进来看下帮帮我
已经有1人回复
- 恒电流充放电时，为何电流密度越大测得的容量越小
已经有6人回复
- 电化学电容器测试
已经有2人回复
strugglejsp
木虫 (正式写手)
- 应助: 96 (初中生)
- 金币: 2965.7
- 散金: 60
- 红花: 14
- 帖子: 524
- 在线: 1023.6小时
- 虫号: 2920866
- 注册: 2014-01-08
- 性别: GG
- 专业: 无机纳米化学
【答案】应助回帖
★
感谢参与，应助指数 +1
不期而遇zmy: 金币+1, ★★★很有帮助, 谢谢您~用PVDF是因为我看了我们这边别的组也是用的这个；至于电压窗口，查资料得知负极石墨是-1到0V，而我的材料电压窗口是0-0.55v，二者绝对值相加得到的这个参数，这样可以吗？ 2016-08-12 12:15:06
感谢参与，应助指数 +1
不期而遇zmy: 金币+1, ★★★很有帮助, 谢谢您~用PVDF是因为我看了我们这边别的组也是用的这个；至于电压窗口，查资料得知负极石墨是-1到0V，而我的材料电压窗口是0-0.55v，二者绝对值相加得到的这个参数，这样可以吗？ 2016-08-12 12:15:06
| 首先，你水系的超级电容器为何要用PVDF呢，PTFE才是最适合做水系的吧？其次，你做的是非对称的两电极体系电容器，而且做的是赝电容，你的曲线还算正常，至于非对称电极体系的比电容计算方法可以去查查资料，最后，水系的电压窗口好像没有这么大，可以调整一下电压窗口试试。 |
2楼2016-08-12 11:34:33
strugglejsp
木虫 (正式写手)
- 应助: 96 (初中生)
- 金币: 2965.7
- 散金: 60
- 红花: 14
- 帖子: 524
- 在线: 1023.6小时
- 虫号: 2920866
- 注册: 2014-01-08
- 性别: GG
- 专业: 无机纳米化学
4楼2016-08-12 14:44:24
6楼2016-08-12 19:21:00
★ ★
不期而遇zmy(langzhizhou代发): 金币+2 2016-08-17 07:50:49
不期而遇zmy(langzhizhou代发): 金币+2 2016-08-17 07:50:49
|
我觉得你的这个灌水略多，石墨烯氢氧化物，氧化物不论是复合还是凝胶，常见金属几乎都做遍了，所以可能杯具。你的电容器组装的问题，其实组装之后比电容不会有单电极那么高，有减少是正常的。不过你这个好像有点多。建议你换一种组装方式，不要用纽扣组装。 发自小木虫Android客户端 |
12楼2016-08-14 00:07:01
14楼2016-08-14 04:07:34
15楼2016-08-14 04:08:36
【答案】应助回帖
★
不期而遇zmy(langzhizhou代发): 金币+1 2016-08-17 07:51:11
langzhizhou: 应助指数+1 2016-08-17 07:51:17
不期而遇zmy(langzhizhou代发): 金币+1 2016-08-17 07:51:11
langzhizhou: 应助指数+1 2016-08-17 07:51:17
|
如果你的合成有优势创新，那就文章描述的重点侧重于合成，还算是亮点，不然这类石墨烯和金属氧化物复合的文章太多了。如果合成没有自己的优势创新，那就只能靠运气了，慢慢投吧或者投低一点的杂志，稍微偏点的主题打一个擦片球。对于两电极测试的问题，不对称的电容器也不是一下子把电压提到1.6V的，而是从低慢慢的往上加，多看看文献吧，太多了这类的文章，怎么调节电压的以及分析测试。对于氧化物而言的两电极测试，性质不好很正常，特别是在比较高的电流密度下，衰减更快了就。而且器件的封装工艺实验室一般都是简单组装，对器件的最终性质都是有很大影响的。两电极固然重要，是加分点。但是绝对不是全部，不是没有两电极这个文章就不能投，当下止步于三电极测试的文章多了去了。 |
19楼2016-08-14 12:06:10
29楼2016-09-28 23:01:16
3楼2016-08-12 12:15:42
5楼2016-08-12 18:06:56
7楼2016-08-13 09:29:55
8楼2016-08-13 23:50:09
9楼2016-08-13 23:53:20
10楼2016-08-13 23:57:38
