[求助] 压力传感器的标定

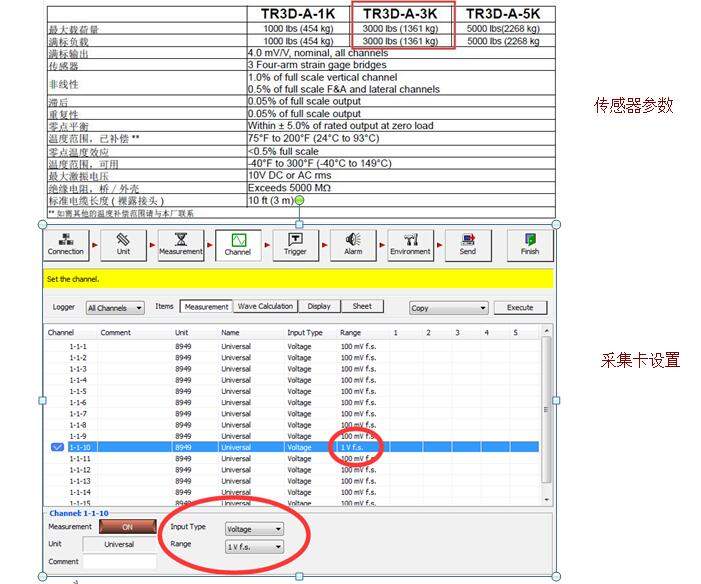

最近做实验要使用一款压力传感器(3K那款),他的参数如下,采用砝码标定:加载顺序:空载—1KG—2KG—2.9KG—空载(不是一次取走,多个砝码,分了三次才取走);然后我在用hioki 8423采集卡采集时设置如下(分别采用幅值为1v和10V两种情况,),但是采集到的数据结果为什么是千差万别,10V的相对好点,但是不知道为什么这个数据波动这么大?我是不是每组数据都应该取最大值啊?为什么

压力传感器的标定


压力传感器的标定-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

surfingguy

木虫 (小有名气)

静态测量不会是一条直线,之所以波动大,我觉得可能因为你选用标定的载荷相比于你的满载1361㎏太小了,可以选用大些的,纵坐标数据越大,你0-2.9㎏的波动就小多了。另外,你10V量程加载图是否应为0,1,2,2.9, 1,0?

发自小木虫Android客户端
星星之火
2楼2016-08-11 16:47:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

klding

新虫 (小有名气)

引用回帖:
2楼: Originally posted by surfingguy at 2016-08-11 16:47:00
静态测量不会是一条直线,之所以波动大,我觉得可能因为你选用标定的载荷相比于你的满载1361㎏太小了,可以选用大些的,纵坐标数据越大,你0-2.9㎏的波动就小多了。另外,你10V量程加载图是否应为0,1,2,2.9, 1,0? ...

对,10V的就是那个顺序,2.9以后都是卸载,因为砝码比较多,好像分了三次才全部拿走,所以后面的数据波动比较大~

发自小木虫Android客户端
3楼2016-08-11 18:49:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

klding

新虫 (小有名气)

引用回帖:
3楼: Originally posted by klding at 2016-08-11 18:49:23
对,10V的就是那个顺序,2.9以后都是卸载,因为砝码比较多,好像分了三次才全部拿走,所以后面的数据波动比较大~
...

这个问题早已经解决了,忘了回来答复,是选用的电源不合适导致的,其他的一切都好。
4楼2016-10-05 10:52:35
