[求助]
ANSYS中如何对矩形板壳（shell99）施加纯剪切载荷和边界约束（包括简支、固支混合）
|
|

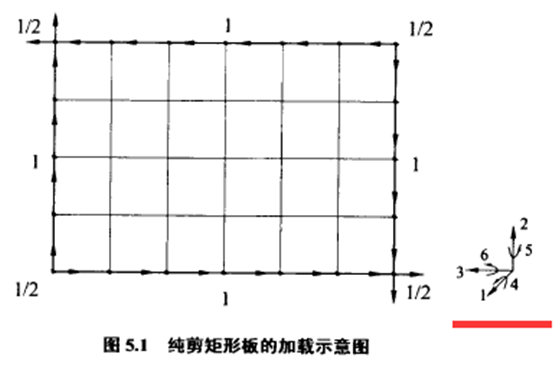

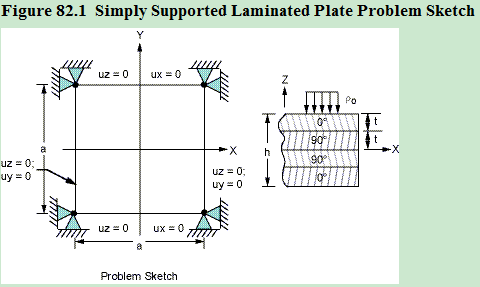

近期做复合材料层合板壳 受纯剪切载荷时特征值屈曲分析，遇到不少问题。希望能帮得上的大神多多指导。小弟在这先谢过。 模型：shell99矩形板：长a=0.5m，宽b=0.25m，8层，对称铺设，比如[45/-45/45/-45]s，或者[59/58/59/59]s，受纯剪切单位载荷，四边简支SSSS， 或者其他边界混合条件。 遇到问题： 1：ansys中如何在矩形薄板的四边节点施加纯剪切载荷？ 查阅好久，论文中是这样说的：根据剪应力互等定理，矩形板在纯剪切状态时，相邻边的剪力值大小相等、符号相反。ANSYS 分析时荷载以节点荷载的形式施加在矩形板的四边节点上，节点荷载值按照节点的从属边长计算，四边中间节点荷载值为1,四个角点的荷载值为1/2。弹性计算的结果表明,在图示荷载的作用下,矩形板处于纯剪应力状态。  但是，在ansys中四个边的每个节点施加多大？？？首先说那施加的力肯定不会简单的是1或0.5，应该是0.5/x，1/y，x，y如何取值还不清楚，应该与每边划分的网格数有关，希望懂得指导一下。 网格划分如下图：长边a划分20格。宽b划分10格。即20x10.  如果知道怎么在四边节点施加纯剪切载荷，希望多多帮助。 2：ansys中边界约束的施加：四边简支SSSS，如何正确约束自由度，进而刚度矩阵不为零，而且结果准确？  上图为ansys中shell99四边简支的例子，但是我看了他的命令流，由于它只是做四边简支例子，所以他用了对称分析，只分析1/4模型。但是我要分析的不只是四边简支，还有简支和固支混合边界模型，所以只分析1/4模型的命令流通用性不好，也不考虑，咱分析清楚他怎么保证施加边界约束之后，而不会由于过约束，导致运算不出结果或者结果错误。分析清楚边界条件施加的基本原理，就可以编写通用性很好的命令流了。 就以这几个例子为例： 四边固支CCCC， 四边简支SSSS， 两对边固支+两对边简支（即SCSC或CSCS）， 三边固支一边简支， 三边简支一边固支 希望能帮得上的大神指导一下 |
