应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 材料综合 » 材料化学 » Ba元素在高温是否会升华？
231/3返回列表123下一页
查看: 2050  |  回复: 22
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

派mmmm

新虫 (初入文坛)

[求助] Ba元素在高温是否会升华？ 已有3人参与

我是研究SOFC中电解质的无机陶瓷的，所用材料为Y，Yb和Zr进行B位掺杂的BaCeO3，简称BZCYYb。使用该种材料压片后在1500℃高温烧结，但是常常出现烧结后的电解质片表面颜色变黑。
为了验证是否为Ba的挥发所致，我使用压片所用原材料同样的粉末对电解质片进行埋烧，结果片片烧出来表面仍然是黑色。
但当我提高了烧结温度（从1500℃到1550℃），且把两个片片重叠在一起，烧结出来的颜色却变浅为淡黄色。
由于片片的表面成分和微观形貌关系到样品制备和测试数据等，所以十分想探索清楚烧结出的片片的颜色与哪些因素相关，并且会否影响到成分和微观形貌，从而制定出更好的制备工艺。
现在我有点混乱，不太清楚下一步怎么探究，恳请热心的虫友们帮助我答疑解惑，感激不尽！

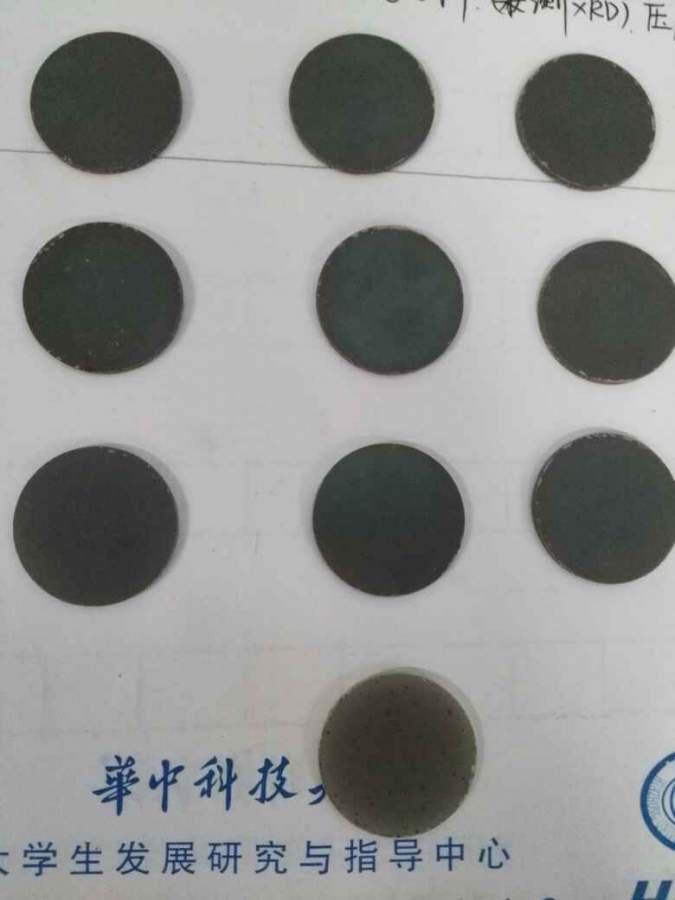

Ba元素在高温是否会升华？

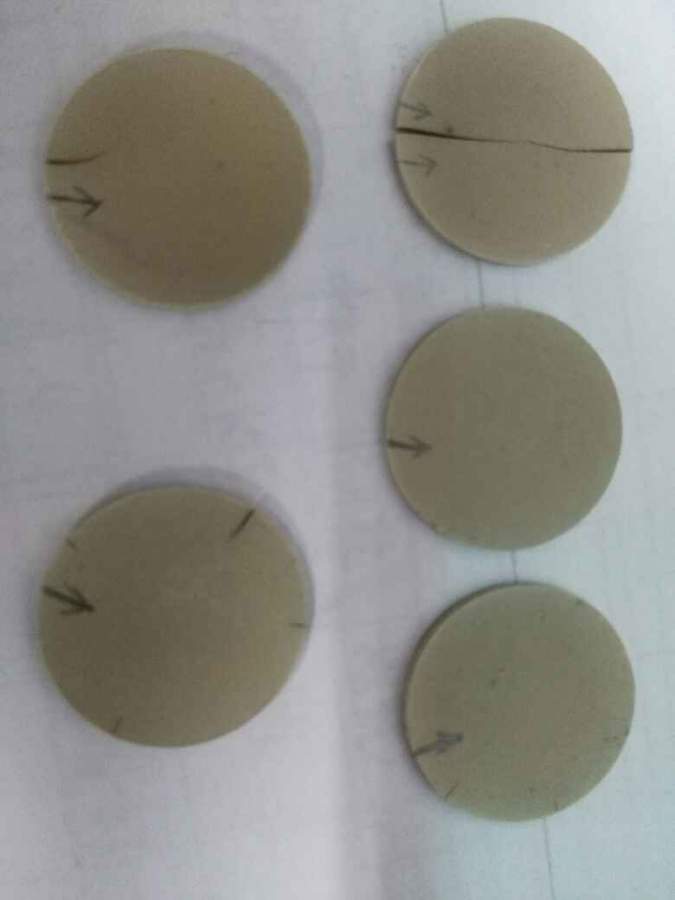

Ba元素在高温是否会升华？-1


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-08-07 13:34:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

kangye_1989

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
做个热重看看，1500℃有没有峰出来
赞一下(3人) 回复此楼
3楼2016-08-08 10:22:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (正式写手)
本帖仅楼主可见
赞一下
5楼2016-08-09 08:27:58
已阅   申请MEPI   回复此楼   编辑   查看我的主页
普通回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
钡是否会在高温烧结中发生挥发，可结合烧结前后质量的变化和化学成分的变化的测量结果来综合判断。
赞一下 回复此楼
2楼2016-08-07 21:27:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ice163

木虫 (著名写手)
直接打个成份对比一下不就好了吗？

发自小木虫IOS客户端
赞一下 回复此楼
活在当下！
4楼2016-08-08 13:43:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

派mmmm

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 朱沿海 at 2016-08-09 08:27:58
材料烧结后有应力，BZCYYb不好做啊

此话怎讲？

发自小木虫Android客户端
回复此楼
6楼2016-08-09 10:50:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (正式写手)
本帖仅楼主可见
赞一下
7楼2016-08-09 10:51:34
已阅   申请MEPI   回复此楼   编辑   查看我的主页

派mmmm

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by peterflyer at 2016-08-07 21:27:15
钡是否会在高温烧结中发生挥发，可结合烧结前后质量的变化和化学成分的变化的测量结果来综合判断。

xrd之前做过，主要是BZCYYb的峰，此外有一些强度很低的杂峰。很难分析是什么成分。质量差肯定有，压片时加入了粘结剂，也无法判断Ba是否挥发

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-08-09 10:53:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

派mmmm

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 朱沿海 at 2016-08-09 10:51:34
你是做什么方向的研究的？

SOFC的电解质

发自小木虫Android客户端
回复此楼
9楼2016-08-09 10:54:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

派mmmm

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by Ice163 at 2016-08-08 13:43:54
直接打个成份对比一下不就好了吗？

是指能谱分析吗？

发自小木虫Android客户端
赞一下 回复此楼
10楼2016-08-09 10:56:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 派mmmm 的主题更新
231/3返回列表123下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[基金申请] 面上模板改不了页边距吧？ +3 ieewxg 2026-02-25 3/150 2026-02-28 18:25 by addressing
[考研] 0856材料求调剂 +9 hyf hyf hyf 2026-02-28 10/500 2026-02-28 18:22 by liqiongjy
[考研] 285求调剂 +5 满头大汗的学生 2026-02-28 5/250 2026-02-28 18:10 by 材料专硕调剂；
[考研] 材料学调剂 +3 提神豆沙包 2026-02-28 3/150 2026-02-28 18:10 by djennjx
[考研] 材料类求调剂 +4 wana_kiko 2026-02-28 4/200 2026-02-28 18:08 by djennjx
[考研] 085600材料工程一志愿中科大总分312求调剂 +5 吃宵夜1 2026-02-28 7/350 2026-02-28 17:57 by njzyff
[考研] 311求调剂 +6 南迦720 2026-02-28 6/300 2026-02-28 17:17 by 刘茉莉
[考研] 化工专硕348，一志愿985求调剂 +3 弗格个 2026-02-28 5/250 2026-02-28 17:04 by sandychj
[考博] 博士自荐 +3 kkluvs 2026-02-28 3/150 2026-02-28 16:59 by StarAura
[考博] 博士推荐 +4 花儿笑? 2026-02-21 5/250 2026-02-28 16:55 by mumin1990
[考博] 26申博 +3 想申博！ 2026-02-26 3/150 2026-02-28 16:07 by nxgogo
[考研] 295求调剂 +4 19171856320 2026-02-28 4/200 2026-02-28 13:39 by ms629
[考研] 290求调剂 +4 材料专硕调剂； 2026-02-28 5/250 2026-02-28 13:32 by houyaoxu
[考研] 0856调剂 +3 刘梦微 2026-02-28 3/150 2026-02-28 13:22 by houyaoxu
[硕博家园] 博士自荐 +6 科研狗111 2026-02-26 9/450 2026-02-28 12:32 by seaskyy
[考研] 272求调剂 +3 田智友 2026-02-28 3/150 2026-02-28 12:31 by 王加浩to
[考研] 298求调剂 +4 axyz3 2026-02-28 4/200 2026-02-28 11:21 by wang_dand
[基金申请] 什么是人一生最重要的？ +10 瞬息宇宙 2026-02-21 10/500 2026-02-27 08:46 by tfang
[基金申请] 面上可以超过30页吧？ +12 阿拉贡aragon 2026-02-22 13/650 2026-02-26 22:09 by Hahaxia
[硕博家园] 【博士招生】太原理工大学2026化工博士 +4 N1ce_try 2026-02-24 8/400 2026-02-26 08:40 by N1ce_try
信息提示
关闭
请填处理意见
关闭
