【答案】应助回帖

» 猜你喜欢

导师想让我从独立一作变成了共一第一已经有9人回复
博士读完未来一定会好吗已经有23人回复
到新单位后，换了新的研究方向，没有团队，持续积累2区以上论文，能申请到面上吗已经有11人回复
读博已经有4人回复
JMPT 期刊投稿流程已经有4人回复
心脉受损已经有5人回复
Springer期刊投稿求助已经有4人回复
小论文投稿已经有3人回复
申请2026年博士已经有6人回复

在最美好的年华里遇见最好的你。

1楼2016-08-06 17:14:09

回帖置顶 ( 共有2个 )

kissego100

铜虫 (著名写手)

MM-EPI: 6
应助: 429 (硕士)
金币: 14.2
散金: 110
红花: 64
帖子: 2341
在线: 1026.6小时
虫号: 4025924
注册: 2015-08-17
性别: GG
专业: 基础物理学

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
dafeiguo: 金币+20, ★★★很有帮助, 有道理。 2016-08-08 17:25:14
dafeiguo: 回帖置顶 2016-08-09 17:11:38

这些不是氧化类夹杂。氧化类夹杂是冶炼中产生的或者由于操作不当混入的。所以，夹杂物有其本身的形态，不会出现沿晶界分布的特征。反之，只有那些析出的疏松缩孔才会在基体中薄弱的晶界析出。

眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》

2楼2016-08-06 23:26:18

追寻无垠星空

木虫 (小有名气)

应助: 2 (幼儿园)
金币: 2483.3
红花: 3
帖子: 105
在线: 27小时
虫号: 3660255
注册: 2015-01-23
性别: GG
专业: 金属基复合材料

dafeiguo: 回帖置顶 2016-08-09 17:10:00

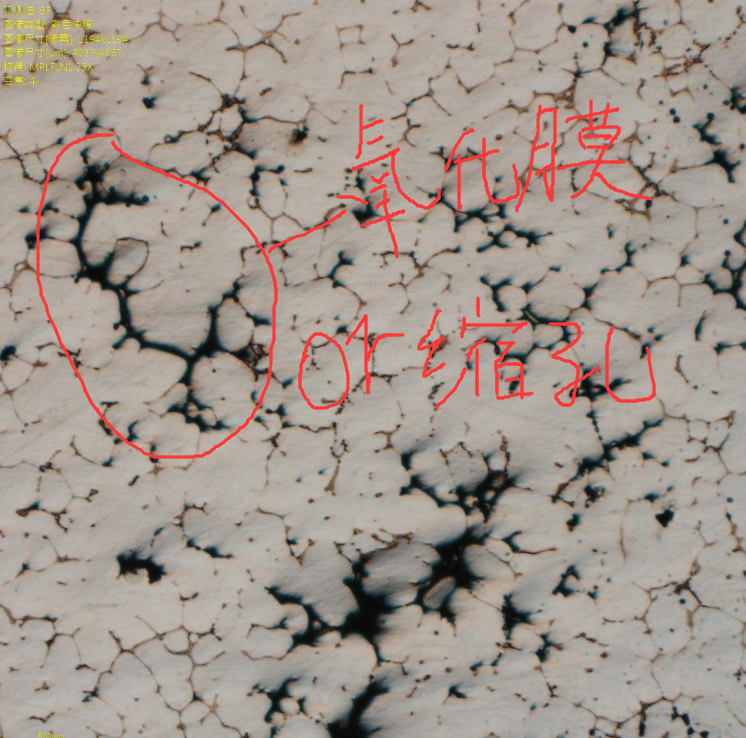

单单从这张金相图来看，缩孔的可能性较大，观察其形状似勾画出枝晶的形状，而分散缩孔主要因凝固时，枝晶的生长阻碍了金属液的流动而形成缩孔，但是你所说的氧化膜因素应该从浇铸时卷入氧化双层膜进而形成夹杂的角度结合合金成分等来分析。从尺寸来看，缩孔的可能性也较大。当然，还要结合合金成分、冷却方式等来综合分析确认。

发自小木虫Android客户端

无垠的星空，是我的追求

9楼2016-08-09 10:34:01

普通回帖

dafeiguo

银虫 (正式写手)

应助: 0 (幼儿园)
金币: 1972.3
散金: 50
红花: 2
帖子: 625
在线: 146.7小时
虫号: 3581445
注册: 2014-12-07
性别: GG
专业: 数学

引用回帖:

2楼: Originally posted by kissego100 at 2016-08-06 23:26:18
这些不是氧化类夹杂。氧化类夹杂是冶炼中产生的或者由于操作不当混入的。所以，夹杂物有其本身的形态，不会出现沿晶界分布的特征。反之，只有那些析出的疏松缩孔才会在基体中薄弱的晶界析出。

那有的金相组织用SEM观察在抛光面上很大的缺陷，或者一些斑点，通过能谱扫描可以检测到氧，而且铝和氧的比例接近3:1，那么是不是可以说明这是Al2O3或者氧化夹杂，但个人觉得这个氧可能是后续抛光或者磨削产生的~不知道怎么区分

在最美好的年华里遇见最好的你。

3楼2016-08-07 19:10:06

kangye_1989

木虫 (著名写手)

应助: 585 (博士)
金币: 1361.5
散金: 50
红花: 45
帖子: 1216
在线: 149.1小时
虫号: 2737587
注册: 2013-10-19
专业: 凝聚态物性 II ：电子结构

【答案】应助回帖

感谢参与，应助指数 +1

引用回帖:

3楼: Originally posted by dafeiguo at 2016-08-07 19:10:06
那有的金相组织用SEM观察在抛光面上很大的缺陷，或者一些斑点，通过能谱扫描可以检测到氧，而且铝和氧的比例接近3:1，那么是不是可以说明这是Al2O3或者氧化夹杂，但个人觉得这个氧可能是后续抛光或者磨削产生的~不 ...

能谱检测出氧很正常的，AL表面很容易就氧化了，不能根据这个就说是有氧的，可以试试XPS深度剖析，看看内层是否有氧存在

4楼2016-08-08 09:53:21
