[求助] ICEM画网格贴壁部分网格质量差 已有3人参与

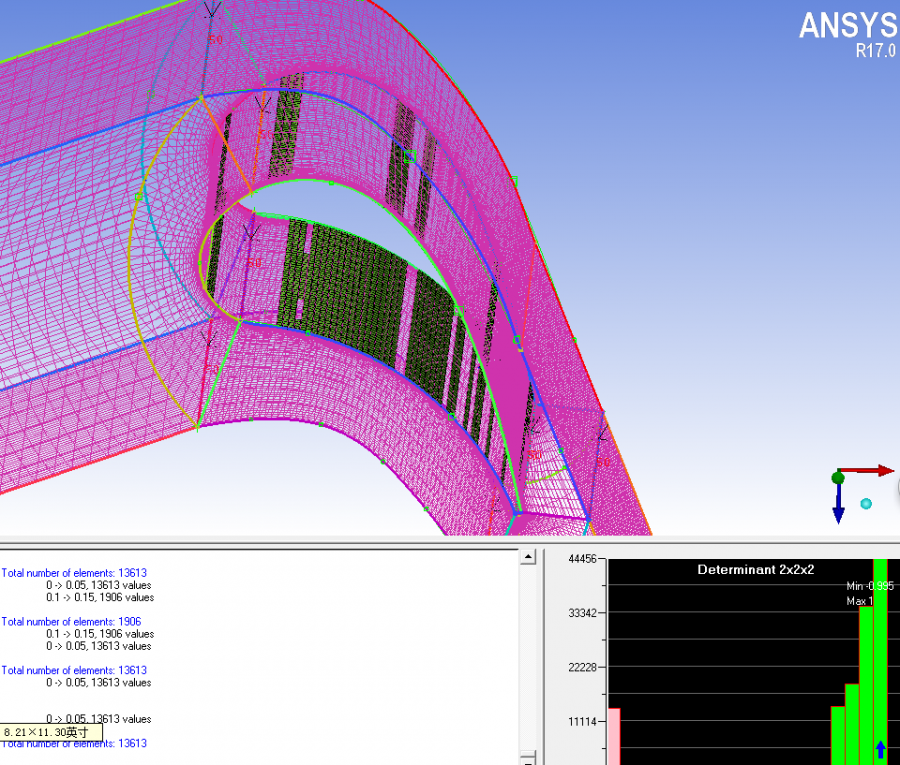

如图所示，我想画一个叶片流道网格，中间部分采用的是O-block，网格生成后贴近叶片壁的部分质量不好，增大叶片表面边界层网格厚度可以减少质量差的网格数量，但是这样又不能满足Y+的要求。求教各位前辈，应该怎么解决这个问题？

ICEM画网格贴壁部分网格质量差
回复此楼

» 猜你喜欢
1楼 2016-08-06 17:12:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qc12345

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
改用C Type格點或許會好一些
赞一下(1人) 回复此楼
聽海
2楼2016-08-07 09:32:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

应该是设置问题，模型还好
赞一下(1人) 回复此楼
3楼2016-08-10 14:03:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gao1706

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 小七工作室1 at 2016-08-10 14:03:57
应该是设置问题，模型还好

请问你指的是节点的设置吗？还是说block的划分
赞一下 回复此楼
4楼2016-08-10 15:13:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BeverlyNWPU

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
gao1706: 金币+5, ★★★很有帮助, 按照你说的，多分了几个块，问题就解决了 2016-11-18 18:43:08
1.检查是不是几何的问题，我以前从UG导入的模型，会出现由于精度引起的模型表面本身不光滑；
2.可以把前缘的那两条拓扑线往前或后移一下；
3. 压力面和吸力面再多剖分几个块。
希望对你有帮助
赞一下 回复此楼
就算影子也会在黑暗的时候离开
5楼2016-08-23 17:02:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿城的3.0

银虫 (正式写手)
引用回帖:
5楼: Originally posted by BeverlyNWPU at 2016-08-23 17:02:31
1.检查是不是几何的问题，我以前从UG导入的模型，会出现由于精度引起的模型表面本身不光滑；
2.可以把前缘的那两条拓扑线往前或后移一下；
3. 压力面和吸力面再多剖分几个块。
希望对你有帮助

“检查是不是几何的问题，我以前从UG导入的模型，会出现由于精度引起的模型表面本身不光滑”请问这个该怎么检查啊？
赞一下 回复此楼
很想多发点文章
6楼2016-09-23 17:09:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imachengyu

新虫 (小有名气)
楼主解决了吗？

发自小木虫Android客户端
回复此楼
7楼2016-10-20 23:52:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imachengyu

新虫 (小有名气)
楼主解决了吗？可以做一下面映射试试

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-10-20 23:53:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gao1706

新虫 (初入文坛)
按照5楼说的，多分了几个块，就解决了

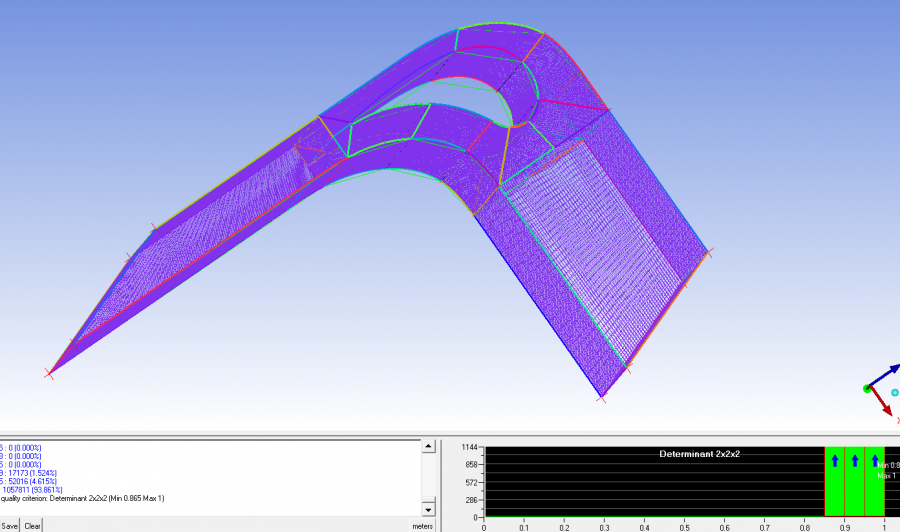

ICEM画网格贴壁部分网格质量差-1
赞一下 回复此楼
9楼2016-11-18 18:44:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gao1706

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by imachengyu at 2016-10-20 23:53:24
楼主解决了吗？可以做一下面映射试试

解决了，谢谢
回复此楼
10楼2016-11-18 18:45:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
