| 查看: 2693 | 回复: 1 | ||
[求助]
Ansys 旋转对称分析 已有1人参与
|
|

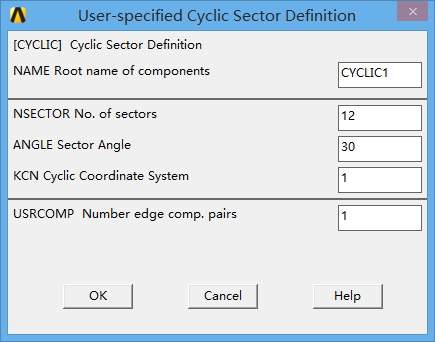

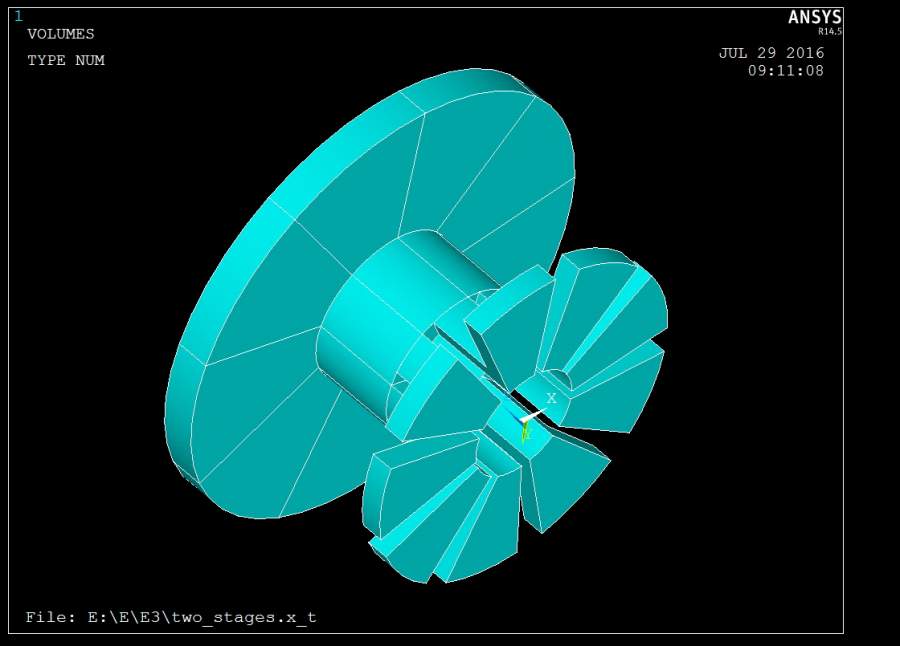

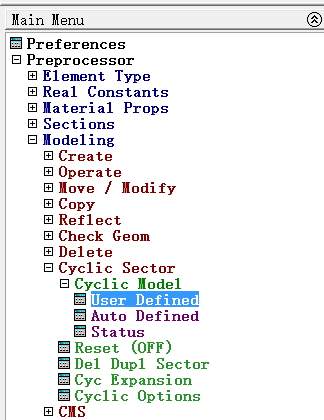

对旋转对称结构进行分析时，以双盘转子为例，假如两个盘同时取1/8，整个模型满足旋转对称性，可添加Cyclic Symmetry高、低界面进行分析；假如一个盘取1/8，而另一个盘取1/10，由于两个圆盘所取扇区角不一致，整体模型不满足旋转对称性，能否采用对两个圆盘分别添加Cyclic Symmetry的方法进行求解？按照这个思路，我分别使用Ansys APDL和Workbench定义Cyclic Symmetry高、低界面，结果程序只能识别一个Cyclic Symmetry，无法得到想要的网格。是不是我设置的方法有错误，或者是Ansys不支持有多个不同Cyclic Symmetry的分析？以下是采用Ansys APDL添加Cyclic Symmetry的过程，求高手解答: 图1所示两级循环对称结构，1对应扇区角为30°，2对应扇区角为40°，通过ANSYS分别设置1、2为Cyclic Sector，操作如下： ![\"Ansys](\"https://muchongimg.xmcimg.com/data/bcs/2016/0805/bw137h2578218_1470400227_221.jpg#opennewwindow\") 图1 两级循环对称结构 1、选择1右侧面（图1），并定义为低角度组件，如图2所示； ![\"Ansys](\"https://muchongimg.xmcimg.com/data/bcs/2016/0805/w325h2578218_1470400227_960.jpg#opennewwindow\") 图2 创建低角度组件 2、同理，选择1左侧面并定义为高角度组件； 3、对1自定义Cyclic Sector，GUI操作如图3所示，并输入相位角（图4）；  图3 自定义Cyclic Sector  图4 1的循环对称设置 4、同理，再对2自定义Cyclic Sector，此时对2的循环对称设置将之前1的循环对称设置覆盖，对模型扩展后无法得到两级结构的全环模型，如图5所示。  图5 模型扩展结果 |
