[求助] icem画完网格，导入fluent后部分part消失。。。。 已有1人参与

icem画完网格，导入fluent后部分part消失。。。。

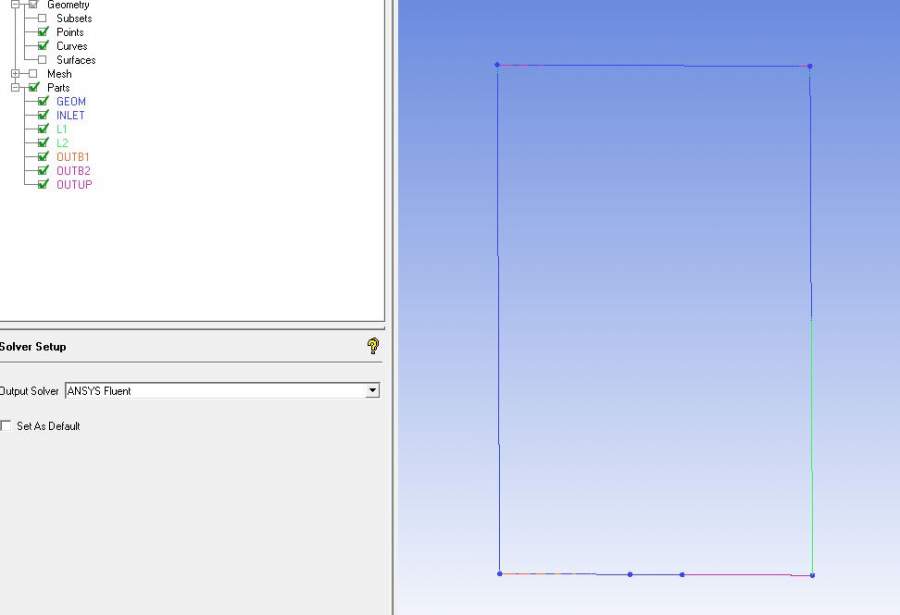

icem画完网格，导入fluent后部分part消失。。。。-1

多简单，居然出现这种问题？！！！

请无视下面这个帖子
http://muchong.com/html/201509/9400916.html
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
我有100双袜子，可以送你一双。
1楼 2016-08-05 16:10:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuehu_syw

银虫 (小有名气)
应该是画网格的问题，我之前遇到过这种情况。结构化网格在关联的时候没关连好，具体来说就是几个part的边关联到一个上了。

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-08-06 12:42:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulin1218

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你这不是导入CFX了么？你是哪部分没有网格了，右边绿色的么，保险起见建议你再切个块，下面那部分分开。
赞一下 回复此楼
3楼2016-08-06 13:23:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ahui728

木虫 (文坛精英)

叫兽
引用回帖:
3楼: Originally posted by wulin1218 at 2016-08-06 13:23:24
你这不是导入CFX了么？你是哪部分没有网格了，右边绿色的么，保险起见建议你再切个块，下面那部分分开。

第二张图是网格画好后，用fluent打开，边界条件显示的信息。
与第一张icem的图相比，明显丢失了part。
我没问网格的问题

ps 我不知道切块操作，我觉得这么简单的二维的不需要切块吧。
赞一下 回复此楼
我有100双袜子，可以送你一双。
4楼2016-08-06 20:48:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ahui728

木虫 (文坛精英)

叫兽
引用回帖:
2楼: Originally posted by xuehu_syw at 2016-08-06 12:42:00
应该是画网格的问题，我之前遇到过这种情况。结构化网格在关联的时候没关连好，具体来说就是几个part的边关联到一个上了。

我再试试吧，这么简单的图，画了一天，总是出问题。
等周一吧，周末不工作，哈哈哈哈
赞一下 回复此楼
我有100双袜子，可以送你一双。
5楼2016-08-06 20:50:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wplwhl

铁杆木虫 (著名写手)

欧拉拉
没关联

发自小木虫IOS客户端
回复此楼
不一样的烟火
6楼2016-08-08 22:30:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wei623286970

金虫 (小有名气)
没有关联好

发自小木虫Android客户端
回复此楼
7楼2016-08-09 06:29:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyet1

捐助贵宾 (正式写手)
是用block画的还是直接生成非结构网格。。

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-08-09 15:05:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ahui728

木虫 (文坛精英)

叫兽
引用回帖:
8楼: Originally posted by yyet1 at 2016-08-09 15:05:05
是用block画的还是直接生成非结构网格。。

劳驾看看这个问题

icem画完网格，导入fluent后部分part消失。。。。-2          icem画完网格，导入fluent后部分part消失。。。。-3
二维问题，想分成3部分，每部分的材料属性不同。icem建模画网格，导入fluent模块后， 交界面不能设置为interior，不是abc和abc-shadow这种成对出现的。
我分成2部分搞的时候，没问题，现在改成3部分了，怎么不可以啊？
没用block，非结构网格。也没有body。
赞一下 回复此楼
我有100双袜子，可以送你一双。
9楼2016-10-12 10:13:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyet1

捐助贵宾 (正式写手)
定义material point在每个区域，交界可不用定义，只要导入fluent在cell condition下有三个区域，其交界边界自动识别为wall，wallshadow

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

ahui728
10楼2016-10-12 13:34:34
