[交流] p4vasp使用-能带投影图的制作

对于p4vasp的其他用法，欢迎大家跟帖交流，需要的p4vasp和vasprun.xml也在附件中。

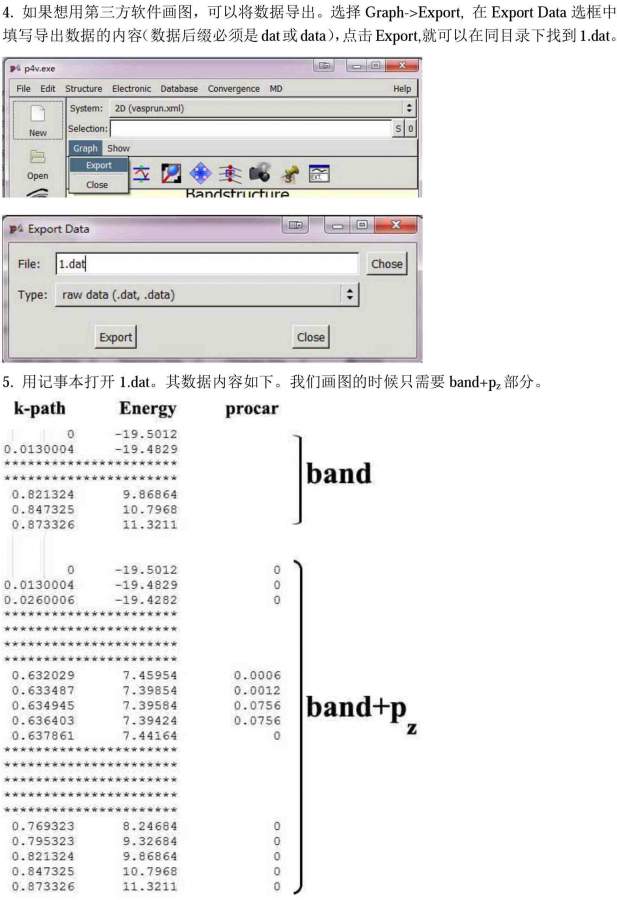

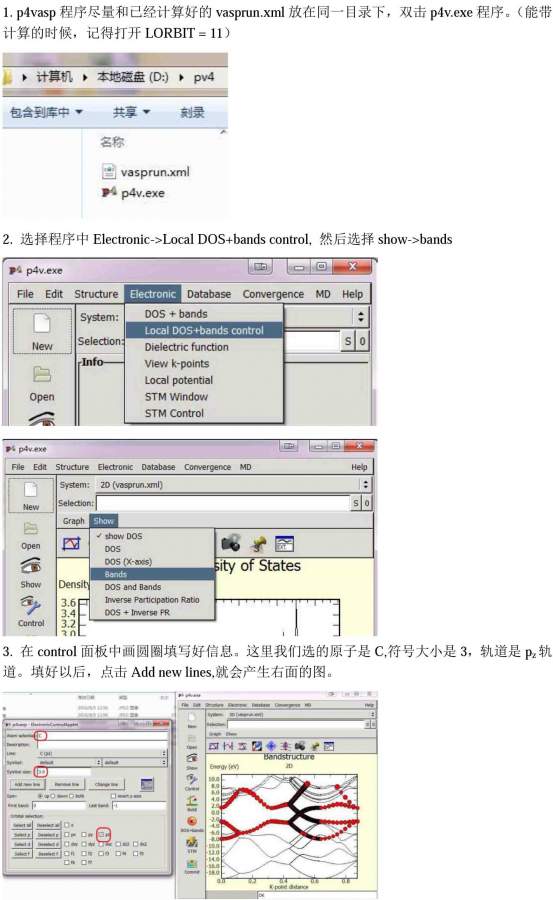

p4vasp使用-能带投影图的制作
p4vasp使用-能带投影图的制作-1
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.pdf
    • 2016-08-05 13:58:57, 282.22 K
  • 附件 2 : p4v.exe
    • 2016-08-05 13:59:46, 21.71 M
  • 附件 3 : vasprun.xml
    • 2016-08-05 14:00:04, 1.52 M

» 收录本帖的淘帖专辑推荐

研究生资料集 第一性原理相关文档 第一性原理计算-tg 表界面计算
vasp 第一性原理 收集 化工专业课资料 理论计算
能带计算

» 本帖已获得的红花（最新10朵）

蛋蛋小童鞋 obaica 厚厚丿 xiangzhao diedieway kentzhang ilovekiv milk8079

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼2016-08-05 14:00:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

心宁

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
既然是交流 请大家帮我支支招吧 提前感谢了
我现在想计算ZnO/GaN异质结构中  ZnO那一部分的能带结构图  请问我该怎么整呢？？？
赞一下(4人) 回复此楼
28楼2016-08-15 15:13:56
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心宁

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我选择pz后 为什么 px 跟  py 也都勾选了啊 不能单独选定啊  你怎么能单独把pz跳出来了呢
赞一下(3人) 回复此楼
27楼2016-08-15 15:01:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漫天飘雪

版主 (知名作家)
引用回帖:
39楼: Originally posted by 心宁 at 2016-08-23 16:24:05
而且上面还有四个英文单词 speed mode is on
真是见鬼了啊...

speed mode is on 可以关闭掉的，你百度一下就知道
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

心宁
42楼2016-08-23 16:30:18
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心宁

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
31楼: Originally posted by obaica at 2016-08-15 17:54:15
自己再调调
...

调了半天 感觉不是很对 帮我看看 INCAR 对不对吧 谢谢
System Bdoped Si buck
# Starting parameters for this run:
#NWRITE = 2    #write-flag
ISTART = 1   #job   : 0-new, 1-cont, 2-samecut
#   ICHARG = 11   # charge: 0-wave, 1-file, 2-atom, >10-const
#   INIWAV = 1    #electr: 0-lowe 1-rand  2-diag
#  -------------------------------
# Electronic Relaxation:
PREC = Accurate
#ADDGRID = .TRUE.   #reduce the noise in the forces
ENCUT = 400.0
#   NGX = 50
#  -------------------------------
#  NELMDL = -7     #number of delayed ELM steps
#  NELM = 101      #number of ELM steps
EDIFF = 1E-04      #energy stopping-criterion for ELM
EDIFFG = -0.01    #force (eV/A) stopping-criterion for geometry steps
LREAL = Auto       #real-space projection (.FALSE.--for very small cells/accurate charge density, .TRUE., On, Auto)
ALGO = FAST
#IALGO = 48
#   NBANDS = 12
#  -------------------------------
# Writing files:
LCHARG = .TRUE.     #write electronic charge density
ICHARGE = 11
LWAVE = .TRUE.     # write WAVECAR
#LVTOT = .TRUE.
LORBIT = 11
#  -------------------------------
# Ionic Relaxation:
NSW =0         # max number of geometry steps
IBRION = -1        #ionic relax: 0-MD, 1-quasi-Newton, 2-CG, 3-Damped MD
#ISIF = 2          #(force|stress|ions|shape|vol 0:ynynn 1:yyynn 2:yyynn 3:yyyyy)
ISYM = 0          #(1-use symmetry, 0-no symmetry)
#  -------------------------------
# DOS related values:
# NEDOS = 1201
ISMEAR = 0       #(-1-Fermi, 1-Methfessel/Paxton, 0:Gaussian, -5:Blochl tetrahedron)
SIGMA = 0.15      # broadening in eV
#RWIGS = 0.37 0.863
#  -------------------------------
# Spin-polarized calculations:
#ISPIN = 2
#  MAGMOM = 71*0 1
#  -------------------------------
#  LDA+U
#LDAU = .TRUE.
#LDAUTYPE = 2
#LDAUL = 2 -1
#LDAUU =  8.0 0.0
#LDAUJ =  0.0 0.0
#LDAUPRINT = 0
#  -------------------------------
# Dipole moment
#  IDIPOL = 3
#  -------------------------------
# Parallelization flags:
LPLANE = .TRUE.       #(parallelization of plane wave coefficients)
NPAR = 8              # ( =1: all nodes work on each band, = else: only one node will work on each band)
赞一下(1人) 回复此楼
33楼2016-08-23 14:47:05
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漫天飘雪

版主 (知名作家)
引用回帖:
35楼: Originally posted by 心宁 at 2016-08-23 16:02:13
能带的K点 四五个呢  难道是要特定的一个K点么？

...

1. 能带的K点 四五个呢  难道是要特定的一个K点么？
不是，而是高对称点之间的点要求非常多，要不画出来的图不好看。
比如算石墨烯的能带，我用的是候老师的方法，其中syml的部分数据如下：
4
65  45  55
G   0.0    0.0    0.0
K  -0.333  0.667  0.000
M   0.000 0.500  0.000
G   0.0    0.0    0.0
可以看到，我用了比较多的点，用第一性原理比较费时。当然结合wannier90利用TB可以投上百个点，很省时，你也可以试试。
赞一下(1人) 回复此楼
36楼2016-08-23 16:10:24
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

obaica

禁言 (著名写手)
★
漫天飘雪(金币+1): 谢谢参与
本帖内容被屏蔽
2楼2016-08-05 14:13:32
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangnanq

金虫 (著名写手)
★
漫天飘雪(金币+1): 谢谢参与
楼主好运，加油
回复此楼
9楼2016-08-05 14:59:18
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youyans

新虫 (著名写手)
★
漫天飘雪(金币+1): 谢谢参与
祝福楼主祝福多多
回复此楼
10楼2016-08-05 14:59:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoukongy

新虫 (正式写手)
★
漫天飘雪(金币+1): 谢谢参与
帮忙支持一下！
回复此楼
11楼2016-08-05 15:00:18
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nuanyanx

新虫 (正式写手)
★
漫天飘雪(金币+1): 谢谢参与
楼主加油啊，好运！
回复此楼
12楼2016-08-05 15:00:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

juxiaokp

铜虫 (小有名气)
★
漫天飘雪(金币+1): 谢谢参与
美好的祝福送给你
回复此楼
13楼2016-08-05 15:01:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quyuzj

新虫 (著名写手)
★
漫天飘雪(金币+1): 谢谢参与
楼主好运，加油
回复此楼
14楼2016-08-05 15:03:10
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangyufz

新虫 (著名写手)
★
漫天飘雪(金币+1): 谢谢参与
想什么有什么 加油
赞一下 回复此楼
15楼2016-08-05 15:03:18
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mengyaoc

新虫 (著名写手)
★
漫天飘雪(金币+1): 谢谢参与
祝楼主天天开心
回复此楼
16楼2016-08-05 15:03:25
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyuebc

新虫 (著名写手)
★
漫天飘雪(金币+1): 谢谢参与
顶一下.....
回复此楼
17楼2016-08-05 15:03:33
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heipingk

新虫 (著名写手)
★
漫天飘雪(金币+1): 谢谢参与
支持一下^_^
回复此楼
18楼2016-08-05 15:03:44
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenduoj

新虫 (著名写手)
★
漫天飘雪(金币+1): 谢谢参与
想什么有什么 加油
赞一下 回复此楼
19楼2016-08-05 15:03:48
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiyuanzw

新虫 (著名写手)
★
漫天飘雪(金币+1): 谢谢参与
帮忙支持一下！
回复此楼
20楼2016-08-05 15:03:52
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蛋蛋小童鞋

版主 (著名写手)
送红花一朵
支持支持，好资源
回复此楼
25楼2016-08-05 15:15:53
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

obaica

禁言 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送红花一朵
本帖内容被屏蔽
26楼2016-08-07 22:45:49
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

obaica

禁言 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
29楼2016-08-15 15:15:45
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心宁

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
29楼: Originally posted by obaica at 2016-08-15 15:15:45
可以单独勾选，你把选中前面的勾去掉就可以了...

谢谢 好的

我做的不是很好看 不知道为什么 我的是一大堆能级 这个帖子就几条线

差别咋这么大呢
赞一下 回复此楼
30楼2016-08-15 17:13:01
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

obaica

禁言 (著名写手)
本帖内容被屏蔽
31楼2016-08-15 17:54:15
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心宁

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
31楼: Originally posted by obaica at 2016-08-15 17:54:15
自己再调调
...

这个例子 真是好啊  我计算的 就是没有这么好调

我还有一个疑问 能给点建议不？
ZnO/GaN异质结构中  请问我该怎么把ZnO那一部分的能带结构图整出来呢？？？
赞一下 回复此楼
32楼2016-08-16 09:01:49
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漫天飘雪

版主 (知名作家)
引用回帖:
33楼: Originally posted by 心宁 at 2016-08-23 14:47:05
调了半天 感觉不是很对 帮我看看 INCAR 对不对吧 谢谢
System Bdoped Si buck
# Starting parameters for this run:
#NWRITE = 2    #write-flag
ISTART = 1   #job   : 0-new, 1-cont, 2-samecut
#   ICHARG ...

把你调的图贴上来，能带的K点是多少？
赞一下 回复此楼
34楼2016-08-23 15:10:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心宁

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
34楼: Originally posted by 漫天飘雪 at 2016-08-23 15:10:38
把你调的图贴上来，能带的K点是多少？...

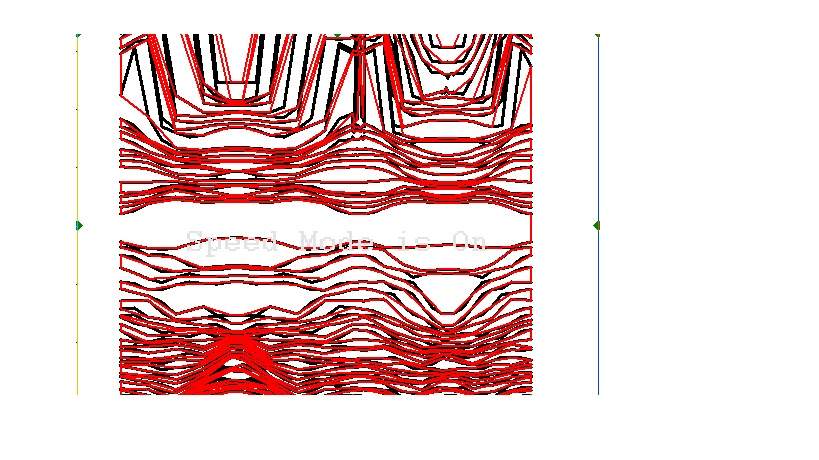

能带的K点 四五个呢  难道是要特定的一个K点么？
p4vasp使用-能带投影图的制作-2
赞一下 回复此楼
35楼2016-08-23 16:02:13
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心宁

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
34楼: Originally posted by 漫天飘雪 at 2016-08-23 15:10:38
把你调的图贴上来，能带的K点是多少？...

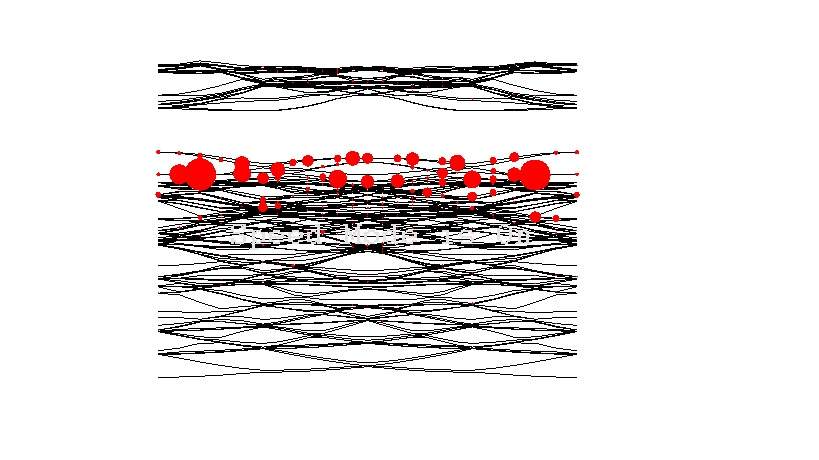

又重新做了一个 但是 上面的点大 下面的点小  哎 真的挺奇怪的
p4vasp使用-能带投影图的制作-3
赞一下 回复此楼
37楼2016-08-23 16:19:09
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心宁

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
36楼: Originally posted by 漫天飘雪 at 2016-08-23 16:10:24
1. 能带的K点 四五个呢  难道是要特定的一个K点么？
不是，而是高对称点之间的点要求非常多，要不画出来的图不好看。
比如算石墨烯的能带，我用的是候老师的方法，其中syml的部分数据如下：
4
65  45  55
G  ...

这么多点啊  那你的比我大多多了啊 我就几个  你的几十个 我的点总共就是30个点  看来中间的点设置的太少了
赞一下 回复此楼
38楼2016-08-23 16:22:13
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心宁

金虫 (正式写手)
引用回帖:
38楼: Originally posted by 心宁 at 2016-08-23 16:22:13
这么多点啊  那你的比我大多多了啊 我就几个  你的几十个 我的点总共就是30个点  看来中间的点设置的太少了...

而且上面还有四个英文单词 speed mode is on
真是见鬼了啊
赞一下 回复此楼
39楼2016-08-23 16:24:05
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漫天飘雪

版主 (知名作家)
引用回帖:
38楼: Originally posted by 心宁 at 2016-08-23 16:22:13
这么多点啊  那你的比我大多多了啊 我就几个  你的几十个 我的点总共就是30个点  看来中间的点设置的太少了...

这是我图中所用的syml：
6
9 9 9 139 9
G 0.0 0.0 0.0
X 0.5 0.0 0.0
S 0.5 0.5 0.0
Y 0.0 0.5 0.0
G 0.0 0.0 0.0
S 0.5 0.5 0.0
     4.273401732  0.000000000  0.000000000     0.234005615  0.000000000  0.000000000
     0.000000000  2.467229684  0.000000000     0.000000000  0.405312893  0.000000000
     0.000000000  0.000000000 20.000000000     0.000000000  0.000000000  0.050000000
-20.0 20.0
-2.7515
最终呈现的效果如下（红色的π轨道，绿色的是其他的C轨道）：
p4vasp使用-能带投影图的制作-4
赞一下 回复此楼
40楼2016-08-23 16:27:04
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漫天飘雪

版主 (知名作家)
引用回帖:
39楼: Originally posted by 心宁 at 2016-08-23 16:24:05
而且上面还有四个英文单词 speed mode is on
真是见鬼了啊...

你看见的红线其实是红色的小圆点组成的，要求密集程度很高才能显出来效果
赞一下 回复此楼
41楼2016-08-23 16:29:02
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心宁

金虫 (正式写手)
送红花一朵
引用回帖:
42楼: Originally posted by 漫天飘雪 at 2016-08-23 16:30:18
speed mode is on 可以关闭掉的，你百度一下就知道...

好的 感谢  慢慢就学会了 不懂多跟你请教哈
赞一下 回复此楼
43楼2016-08-23 18:34:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漫天飘雪

版主 (知名作家)
引用回帖:
43楼: Originally posted by 心宁 at 2016-08-23 18:34:38
好的 感谢  慢慢就学会了 不懂多跟你请教哈 ...

自己就是最好的老师，我也是看p4vasp的说明和例子，找最简单的结构，慢慢摸索的。有很多我也不太懂，也在探索阶段。
赞一下 回复此楼
44楼2016-08-23 18:38:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心宁

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
44楼: Originally posted by 漫天飘雪 at 2016-08-23 18:38:31
自己就是最好的老师，我也是看p4vasp的说明和例子，找最简单的结构，慢慢摸索的。有很多我也不太懂，也在探索阶段。...

我做的确实挺奇怪的 你的能明显看出是来自不同的贡献  我做的却是某一部分 100%的贡献 这个差别可大了 看来我的是做错了 还不知道错在哪里
赞一下 回复此楼
45楼2016-08-24 10:37:59
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心宁

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
40楼: Originally posted by 漫天飘雪 at 2016-08-23 16:27:04
这是我图中所用的syml：
6
9 9 9 139 9
G 0.0 0.0 0.0
X 0.5 0.0 0.0
S 0.5 0.5 0.0
Y 0.0 0.5 0.0
G 0.0 0.0 0.0
S 0.5 0.5 0.0
     4.273401732  0.000000000  0.000000000     0.234005615  0.00000 ...

我以前拟合许多点之后有一个光滑曲线 最后可以将曲线的所有点都导出来

我很想知道 能不能将你这些 红色或者蓝色线条对应的Data都导出来了？

我试了试 好像不行 感觉可能我的Windows10系统问题
赞一下 回复此楼
46楼2016-08-24 13:00:50
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

楼台津渡123

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
为什么我下载这个p4v文件，打开以后没有反应，在任务管理器发现它只在后台运行，这是为什么啊？需要怎么做能解决这个问题？谢谢！
赞一下 回复此楼
48楼2016-11-14 15:06:30
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漫天飘雪

版主 (知名作家)
引用回帖:
48楼: Originally posted by 楼台津渡123 at 2016-11-14 15:06:30
为什么我下载这个p4v文件，打开以后没有反应，在任务管理器发现它只在后台运行，这是为什么啊？需要怎么做能解决这个问题？谢谢！

你再下一个或换个系统试试
赞一下 回复此楼
49楼2016-11-14 15:28:47
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

楼台津渡123

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
49楼: Originally posted by 漫天飘雪 at 2016-11-14 15:28:47
你再下一个或换个系统试试...

再下一个也不行，我用别人电脑先试试，这个版本是不是不需要安装，我看官网上说需要添加环境变量，我添加了也还是不能打开。。。不知道为什么
赞一下 回复此楼
50楼2016-11-14 15:54:24
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
fdzjm3楼
2016-08-05 14:26   回复
漫天飘雪(金币+1): 谢谢参与
祝福 发自小木虫IOS客户端
纳米材料7534楼
2016-08-05 14:41   回复
漫天飘雪(金币+1): 谢谢参与
Anita_1235楼
2016-08-05 14:50   回复
漫天飘雪(金币+1): 谢谢参与
dsctg6楼
2016-08-05 14:54   回复
漫天飘雪(金币+1): 谢谢参与
hongyingwu7楼
2016-08-05 14:55   回复
漫天飘雪(金币+1): 谢谢参与
seeker918楼
2016-08-05 14:56   回复
漫天飘雪(金币+1): 谢谢参与
ok 发自小木虫Android客户端
yebitai21楼
2016-08-05 15:04   回复
漫天飘雪(金币+1): 谢谢参与
zhchzhsh207622楼
2016-08-05 15:04   回复
祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福祝福
yebitai23楼
2016-08-05 15:04   回复
shenrenren24楼
2016-08-05 15:10   回复
wuli847楼
2016-08-28 20:40   回复
相关版块跳转 我要订阅楼主 漫天飘雪 的主题更新
741/2返回列表12下一页
普通表情 龙 兔 虎 猫 高级回复(可上传附件)
信息提示
关闭
请填处理意见
关闭
