小木虫论坛-学术科研互动平台 » 化学化工区 » 化工设备 » 设备操作技术 » 真空管路改造
161/2返回列表12下一页
查看: 1375  |  回复: 15
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

暮光晚霞

铁虫 (初入文坛)

[求助] 真空管路改造 已有6人参与

1.现在一个真空泵连接两路真空管路，一抽真空，两路压力均达到-0.1MPa，如何在某一路管路上加一个阀门或其他装置，使其降压至-0.05MPa，而不影响另外一路真空度。
2.现在的情况是将其中一路的通大气阀门打开一点，想降低该路真空度，另一路也会跟着下降。
求大神指教！谢谢！

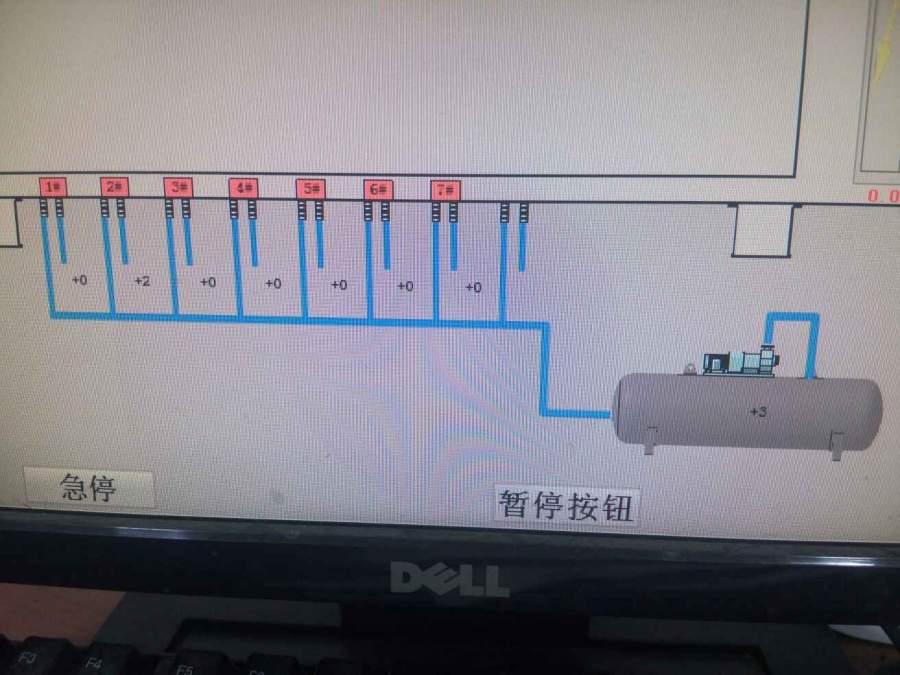

真空管路改造


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2016-08-04 14:11:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

暮光晚霞

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by 煦风_luan at 2016-08-04 22:14:38
一路降低真空，肯定另一路受到影响。懒得解释原因了，这个问题提供几个解决思路。
1、缩小管径，或者加阀门控制。这样肯定不会影响另一路。
2、如果需要低真空的管路产生气量很少，光采用1不太可行，在缩小管径后 ...

感觉你说的方法比较适合打压的情况，而不适合抽真空负压的情况，因为抽真空需要一直抽，就算缩小管径，时间长了真空度还是会上去的

发自小木虫Android客户端
赞一下(2人) 回复此楼
5楼2016-08-05 07:52:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

暮光晚霞

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by 上海依阳 at 2016-08-04 22:45:52
最有效的办法是加真空度控制装置分别控制真空度。

现在就是不清楚有没有哪种真空度的控制装置可以使用，来实现互不影响，请问有推荐的吗

发自小木虫Android客户端
赞一下(1人) 回复此楼
4楼2016-08-05 07:46:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vip_caicai

金虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
费姚永芬: 金币+3 2016-09-07 20:38:45
一个电磁阀，一个压力传感器，一个控制器。解决方案是在0.05MPa的管路上加电磁阀和压力传感器。然后设定程序-0.05关闭-0.055开启。这种方法保证第二路是在-0.055和-0.05之间工作 其他任何一路都不影响。每一路都可以这样设置。实现一个真空泵而几路各不相同的真空了。就是比较复杂，增加成本了。
赞一下(1人) 回复此楼
天道酬勤
9楼2016-08-05 16:55:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

煦风_luan

专家顾问 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
暮光晚霞(费姚永芬代发): 金币+3 2016-09-07 20:39:04
一路降低真空，肯定另一路受到影响。懒得解释原因了，这个问题提供几个解决思路。
1、缩小管径，或者加阀门控制。这样肯定不会影响另一路。
2、如果需要低真空的管路产生气量很少，光采用1不太可行，在缩小管径后破真空，不影响其它路；
3、买个小泵。
赞一下 回复此楼
个人为小企业提供免费的设计咨询甚至概念设计服务，只希望为提高国内的化工水平，减少三废污染出一点微薄之力。
2楼2016-08-04 22:14:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上海依阳

禁虫 (著名写手)
感谢参与，应助指数 +1
本帖内容被屏蔽
3楼2016-08-04 22:45:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NGJ889KWWC;

金虫 (著名写手)

石油化工，天然气工程师

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
暮光晚霞(费姚永芬代发): 金币+2 2016-09-07 20:39:15
在另外一路的进或出口处装控制阀就可以了。
赞一下 回复此楼
学习是永恒的主题、交流是一种态度、坚持是一种本能。
6楼2016-08-05 08:25:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangyasheng

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个在另一路弄个控制阀
用进气控制
赞一下 回复此楼
路虽远，行则必至，事虽难，做则必成；
7楼2016-08-05 16:30:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

暮光晚霞

铁虫 (初入文坛)
引用回帖:
7楼: Originally posted by yangyasheng at 2016-08-05 16:30:40
这个在另一路弄个控制阀
用进气控制

您好，我还是有点没明白在抽气系统中加进气装置的控制阀是怎么个作用的，因为真空泵是一直运行的，可以详细说下吗，万分感谢，有作用会追加金币的

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-08-05 16:52:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

煦风_luan

专家顾问 (正式写手)
引用回帖:
5楼: Originally posted by 暮光晚霞 at 2016-08-05 07:52:14
感觉你说的方法比较适合打压的情况，而不适合抽真空负压的情况，因为抽真空需要一直抽，就算缩小管径，时间长了真空度还是会上去的
...

伤心了，都没仔细看我说的，不玩了，撤!
赞一下 回复此楼
个人为小企业提供免费的设计咨询甚至概念设计服务，只希望为提高国内的化工水平，减少三废污染出一点微薄之力。
10楼2016-08-05 18:07:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
