[求助] 求助镀锌方管焊接后出现裂纹 已有1人参与

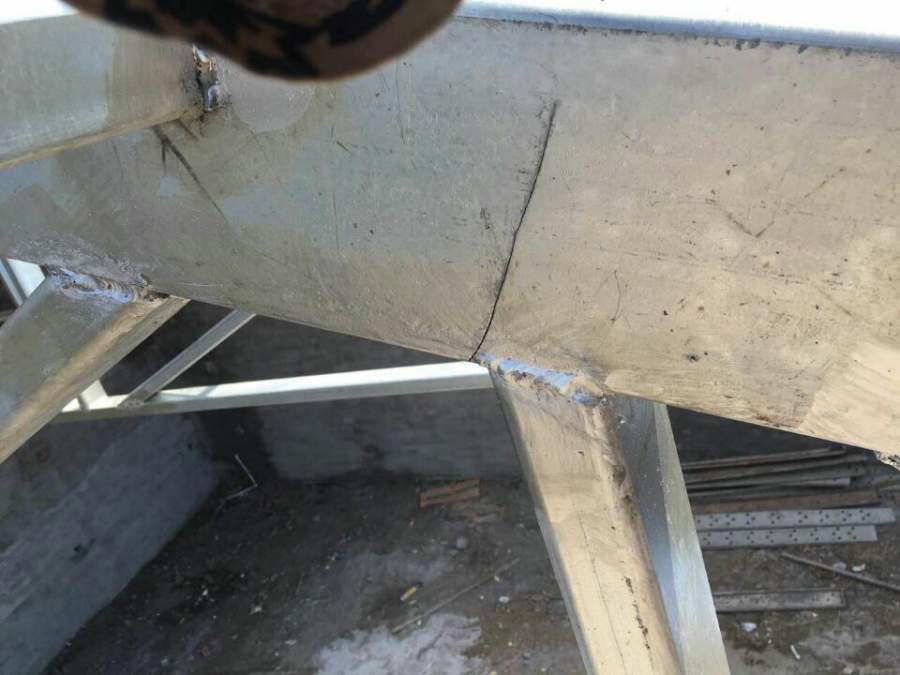

镀锌方管钢结构焊接后在焊缝附近出现如图所示裂纹,会是什么原因呀?

求助镀锌方管焊接后出现裂纹
回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
puretra: 金币+50, ★★★★★最佳答案 2016-08-04 10:56:11
估计在冷弯成方管时钢管的角部就产生了微小的裂纹。在焊接时由于材料热胀冷缩引起的拉应力较大而引起这些裂纹发生了扩展,直至拉应力得到松弛。若不能松弛掉应力,则材料上的裂纹会持续扩展直至断裂。
2楼2016-08-03 22:23:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

puretra

金虫 (小有名气)

引用回帖:
2楼: Originally posted by peterflyer at 2016-08-03 22:23:32
估计在冷弯成方管时钢管的角部就产生了微小的裂纹。在焊接时由于材料热胀冷缩引起的拉应力较大而引起这些裂纹发生了扩展,直至拉应力得到松弛。若不能松弛掉应力,则材料上的裂纹会持续扩展直至断裂。

谢谢,那这主要还是带钢材质问题导致的吧?  我看有意资料说焊接钢结构时不把镀锌层打磨掉,会导致锌融化进入晶界导致脆化,应该跟这个没关系吧?我看裂纹位置跟焊缝有一定距离

[ 发自手机版 http://muchong.com/3g ]
3楼2016-08-04 10:59:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


引用回帖:
3楼: Originally posted by puretra at 2016-08-04 10:59:50
谢谢,那这主要还是带钢材质问题导致的吧?  我看有意资料说焊接钢结构时不把镀锌层打磨掉,会导致锌融化进入晶界导致脆化,应该跟这个没关系吧?我看裂纹位置跟焊缝有一定距离
...

那就做一下金相显微组织分析吧。
4楼2016-08-04 11:28:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张晨熙

新虫 (初入文坛)

5楼2016-08-04 11:57:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

puretra

金虫 (小有名气)

裂纹处厂方只做了简单的100倍金相观察,说裂纹处有氧化物。进一步还需要观察什么呢?

[ 发自手机版 http://muchong.com/3g ]
6楼2016-08-04 14:58:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yong0119

木虫 (正式写手)

也有可能是镀锌后没做好去氢处理,热影响区残余拉应力引起氢致开裂。

[ 发自手机版 http://muchong.com/3g ]
欢迎失效分析案例咨询
7楼2016-08-04 22:25:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hs_77

木虫 (正式写手)

你这个应该是材质本身就有问题,这个把裂纹处取点样下来,用SEM看下裂纹处形貌,用EDS测下成分看看。
Jackofalltrades,Butspecialofnone.
8楼2016-08-05 11:49:22
