[求助] 关于柏氏矢量这种基础的概念我还是不太明白 已有2人参与

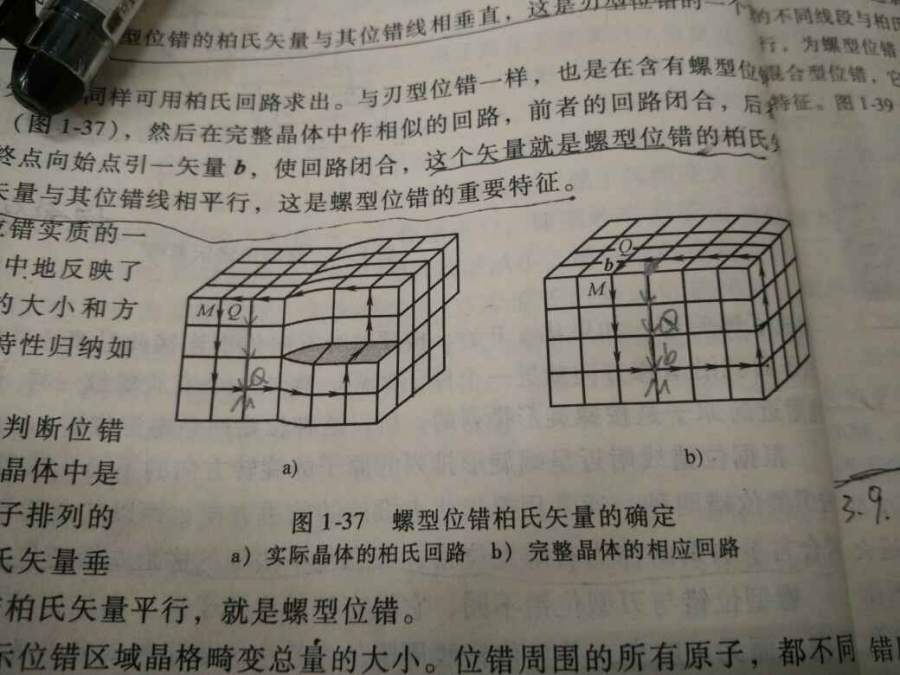

这个螺型位错的柏氏矢量，课本上说是和位错平行的，但是我却画出来一个垂直的，我到底哪儿错了？如图。。。

关于柏氏矢量这种基础的概念我还是不太明白


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2016-08-03 15:41:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

《草原的风》

至尊木虫 (职业作家)
同样的方向、同样的方向、同样的方向、重要的事情说三遍！！
赞一下(3人) 回复此楼
稀里糊涂是最高境界
10楼2016-08-03 22:30:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luichanwei

金虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
豆豆豆程: 金币+3, ★★★★★最佳答案, 谢谢你(๑• . •๑) 2016-08-06 11:26:26
你画错了，按照你的画法，在完整晶体中，柏式回路在顶部走过三个原子后应该往下走，而不是向垂直直面多走了一步。画柏式回路的要点是，按照缺陷晶体中的步骤，一步不差的重复，包括每步的走向。另，此书给出的画法有点不妥，我记得，柏式回路包围位错，但应该远离位错芯，在完整晶体处画才合适。
赞一下(2人) 回复此楼
7楼2016-08-03 22:08:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
豆豆豆程: 金币+2, ★★★很有帮助, 谢谢你(๑• . •๑) 2016-08-06 11:26:59
没有看明白你是怎么画的，最好你画一个完整的闭合回路的。
赞一下(1人) 回复此楼
稀里糊涂是最高境界
3楼2016-08-03 20:00:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

豆豆豆程

新虫 (正式写手)
没人理我，我就人工置顶

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-08-03 19:57:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

豆豆豆程

新虫 (正式写手)
引用回帖:
3楼: Originally posted by 《草原的风》 at 2016-08-03 20:00:46
没有看明白你是怎么画的，最好你画一个完整的闭合回路的。

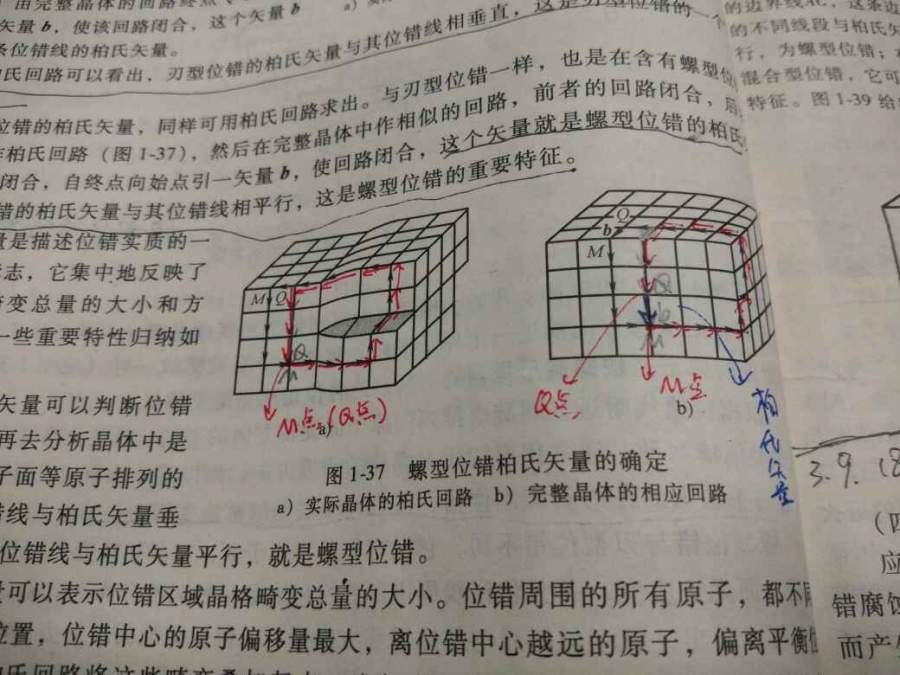

书中选取的M点在晶格的上面，我选取的在下面。。。我用红笔勾出了我的柏氏回路，M,Q点(M点指的是柏氏回路的起点，Q点指的是柏氏回路的终点)以及柏氏矢量。
关于柏氏矢量这种基础的概念我还是不太明白-1



发自小木虫Android客户端
赞一下 回复此楼
4楼2016-08-03 20:14:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 豆豆豆程 at 2016-08-03 20:14:45
书中选取的M点在晶格的上面，我选取的在下面。。。我用红笔勾出了我的柏氏回路，M,Q点(M点指的是柏氏回路的起点，Q点指的是柏氏回路的终点)以及柏氏矢量。

...

知道什么是矢量吗？你画的图中红色的矢量跑哪里去了？

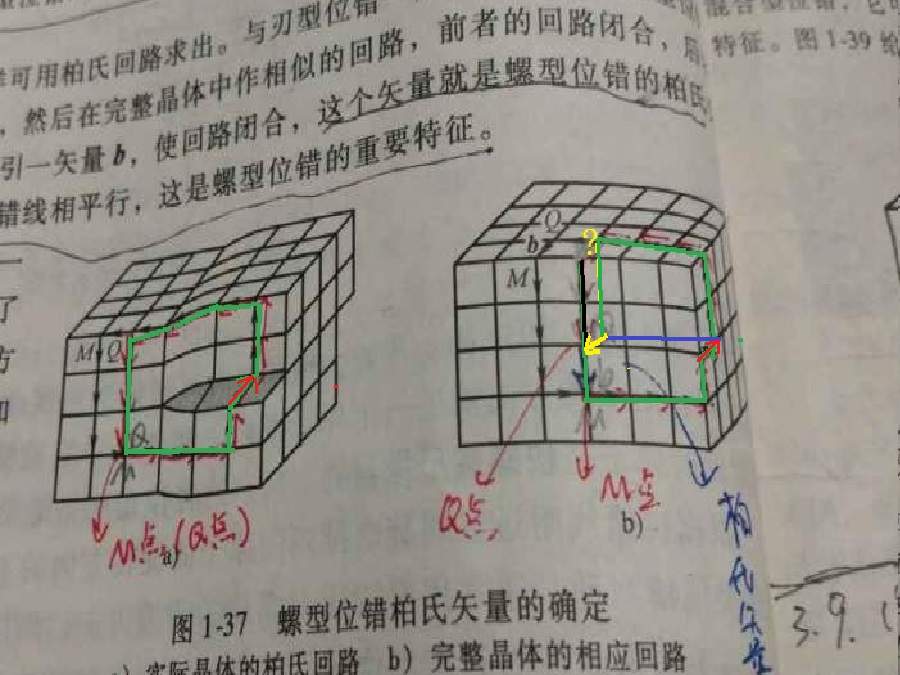

关于柏氏矢量这种基础的概念我还是不太明白-2
赞一下 回复此楼
稀里糊涂是最高境界
5楼2016-08-03 21:54:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 豆豆豆程 at 2016-08-03 20:14:45
书中选取的M点在晶格的上面，我选取的在下面。。。我用红笔勾出了我的柏氏回路，M,Q点(M点指的是柏氏回路的起点，Q点指的是柏氏回路的终点)以及柏氏矢量。

...

看看黄色的？处！！琢磨琢磨。没有问号处能够闭合吗？
关于柏氏矢量这种基础的概念我还是不太明白-3
赞一下 回复此楼
稀里糊涂是最高境界
6楼2016-08-03 22:06:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 豆豆豆程 at 2016-08-03 20:14:45
书中选取的M点在晶格的上面，我选取的在下面。。。我用红笔勾出了我的柏氏回路，M,Q点(M点指的是柏氏回路的起点，Q点指的是柏氏回路的终点)以及柏氏矢量。

...

或者。这样子闭合：
关于柏氏矢量这种基础的概念我还是不太明白-4
赞一下 回复此楼
稀里糊涂是最高境界
8楼2016-08-03 22:17:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

引用回帖:
7楼: Originally posted by luichanwei at 2016-08-03 22:08:13
你画错了，按照你的画法，在完整晶体中，柏式回路在顶部走过三个原子后应该往下走，而不是向垂直直面多走了一步。画柏式回路的要点是，按照缺陷晶体中的步骤，一步不差的重复，包括每步的走向。另，此书给出的画法有 ...

取一含有位错的实际晶体,包围位错作一封闭回路,回路须无严重的晶格畸变,每一步都是从一个原子位置到相邻的另一个原子位置。取一完整的理想晶体作为参考晶体,按同样的方向,走同样多的步数作一回路,则此回路不能封闭,如果从回路的终点到始点,补加一个矢量b,则理想晶体中的回路亦闭合。
另外，柏氏矢量跟取的回路起点无关，也与所做回路的具体途径无关！
看来教不会了。
赞一下 回复此楼
稀里糊涂是最高境界
9楼2016-08-03 22:27:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
