小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 硅气凝胶的孔径分布图为什么纵坐标一直是0？
81/1返回列表
查看: 1308  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

iceerblue

新虫 (初入文坛)

[交流] 硅气凝胶的孔径分布图为什么纵坐标一直是0？ 已有2人参与

我拿了5个样品去做BET分析，得到结果中有2个样品的孔径分布数据很奇怪，求大神来分析分析呀！

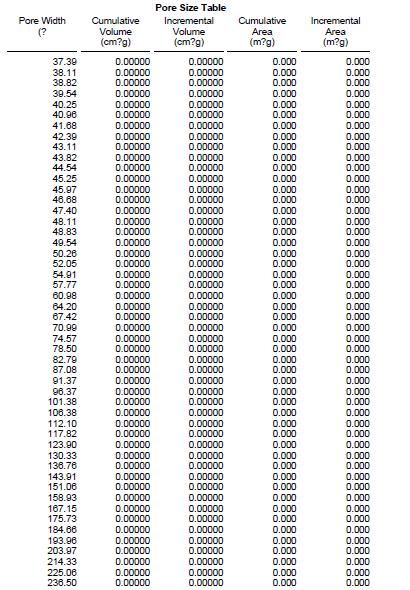

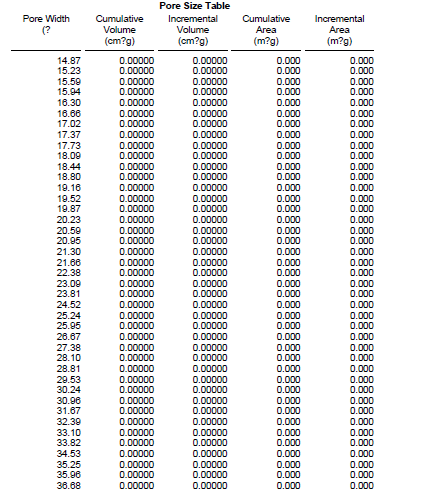

图1和2是硅气凝胶负载钌催化剂的BET孔径数据

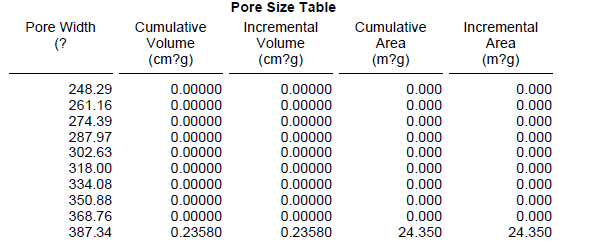

图3和4是纯硅气凝胶的BET孔径数据
不知道为什么大部分都是0，是机器原因还是有特殊含义？
求大神解救呀！

硅气凝胶的孔径分布图为什么纵坐标一直是0？


硅气凝胶的孔径分布图为什么纵坐标一直是0？-1


硅气凝胶的孔径分布图为什么纵坐标一直是0？-2


硅气凝胶的孔径分布图为什么纵坐标一直是0？-3
回复此楼

» 猜你喜欢
1楼 2016-08-03 11:49:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iceerblue

新虫 (初入文坛)

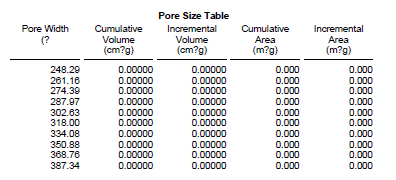

还有第5张图也是纯硅气凝胶的
硅气凝胶的孔径分布图为什么纵坐标一直是0？-4
赞一下 回复此楼
2楼2016-08-03 11:52:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陶醉的米奇

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
把孔分布的图法发上来
赞一下 回复此楼
3楼2016-08-04 15:08:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白水山石

捐助贵宾 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
吸附等温线的问题，也就是说基础数据就出问题了。

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-08-04 20:50:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iceerblue

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 陶醉的米奇 at 2016-08-04 15:08:09
把孔分布的图法发上来

这是我觉得有问题的两个样品的BET结果，所有的数据都在里面，方便的话能帮我看一下吗？
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : ZY049-2g碱.pdf
    • 2016-08-05 08:52:46, 284.5 K
  • 附件 2 : 硅气凝胶.pdf
    • 2016-08-05 08:52:47, 284.1 K
5楼2016-08-05 08:53:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iceerblue

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 白水山石 at 2016-08-04 20:50:42
吸附等温线的问题，也就是说基础数据就出问题了。

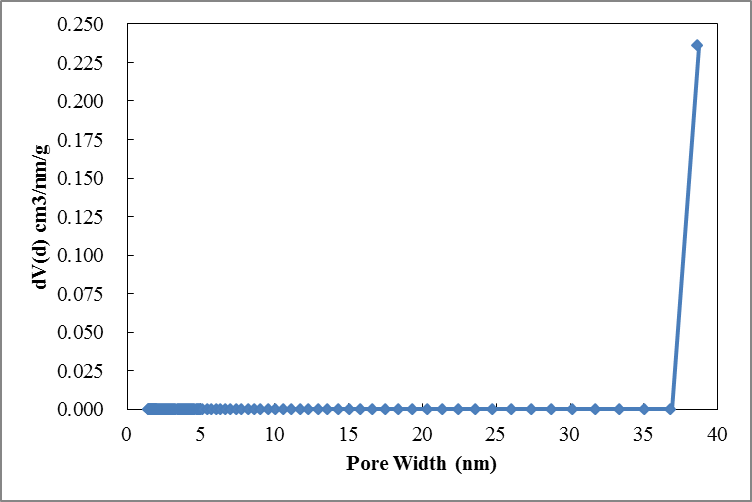

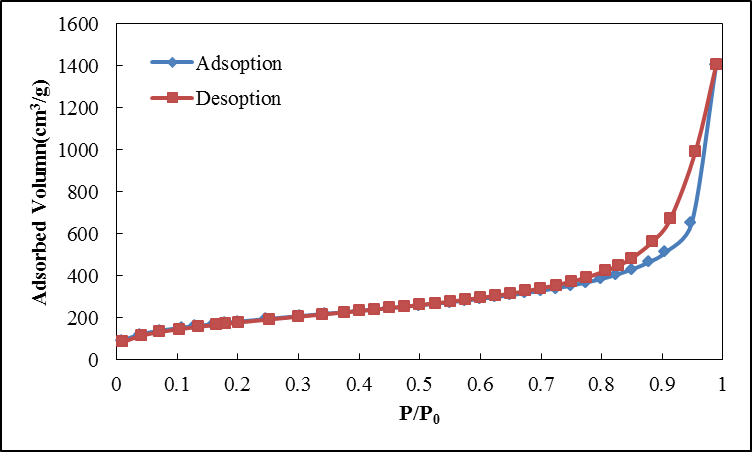

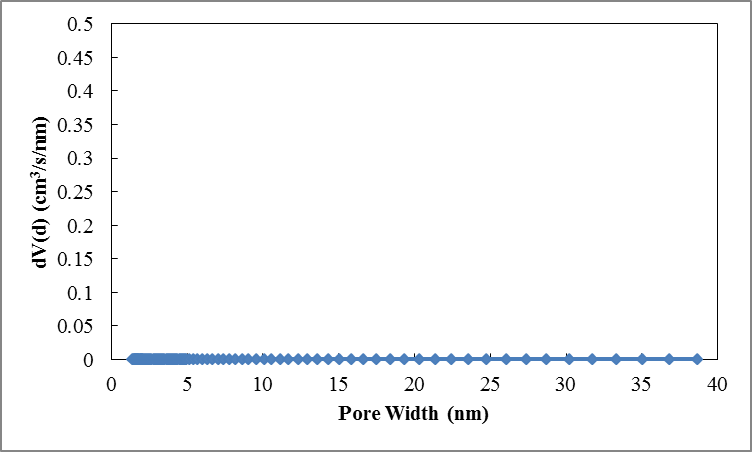

能详细解释一下吗？我不太明白。这是我根据数据做出的吸附脱附曲线图和孔径分布图。就吸附脱附曲线来说，看起来好像没什么问题。孔径分布由于给出的数据都是0，所以根本无法做出来。
硅气凝胶的孔径分布图为什么纵坐标一直是0？-5


硅气凝胶的孔径分布图为什么纵坐标一直是0？-6


硅气凝胶的孔径分布图为什么纵坐标一直是0？-7


硅气凝胶的孔径分布图为什么纵坐标一直是0？-8
赞一下 回复此楼
6楼2016-08-05 09:00:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陶醉的米奇

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by iceerblue at 2016-08-05 08:53:42
这是我觉得有问题的两个样品的BET结果，所有的数据都在里面，方便的话能帮我看一下吗？...

除了气凝胶的吸附等温线在高压区间有些问题，其他还算正常。
等温线的吸附量还挺大的，孔分布的纵坐标不可能是0，不知道是不是其他几个样品孔分布是否正常，我觉得多半软件出问题了，有没有重新测过？
赞一下 回复此楼
7楼2016-08-05 09:15:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iceerblue

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 陶醉的米奇 at 2016-08-05 09:15:19
除了气凝胶的吸附等温线在高压区间有些问题，其他还算正常。
等温线的吸附量还挺大的，孔分布的纵坐标不可能是0，不知道是不是其他几个样品孔分布是否正常，我觉得多半软件出问题了，有没有重新测过？...

我总过测了5个样品，就这2个样品出了问题，其他3个样品图看起来没什么问题。帮我测试的人说之后之前测试的样品没什么问题，她认为可能是介孔测不出来，需要测微孔。
可我还是怀疑是机器或者软件的问题，因为比表面积还不错，孔径也小的，跟文献上相似。文献上一般都为介孔，我合成时也没有加入模板剂，应该不可能连介孔都没有。
我打算换一台仪器测试一下。
非常感谢！
赞一下 回复此楼
8楼2016-08-05 10:21:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
