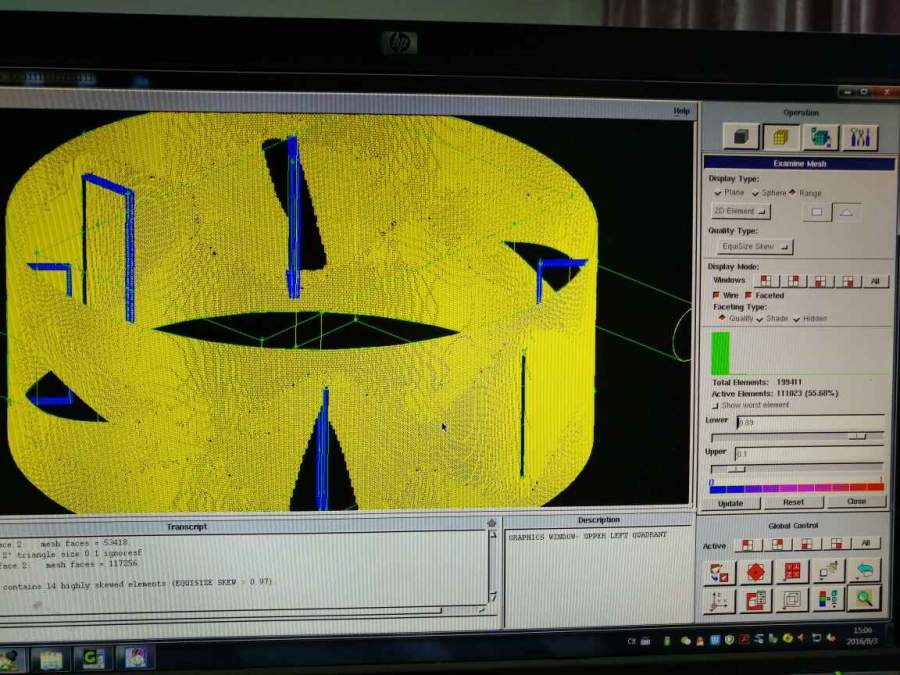

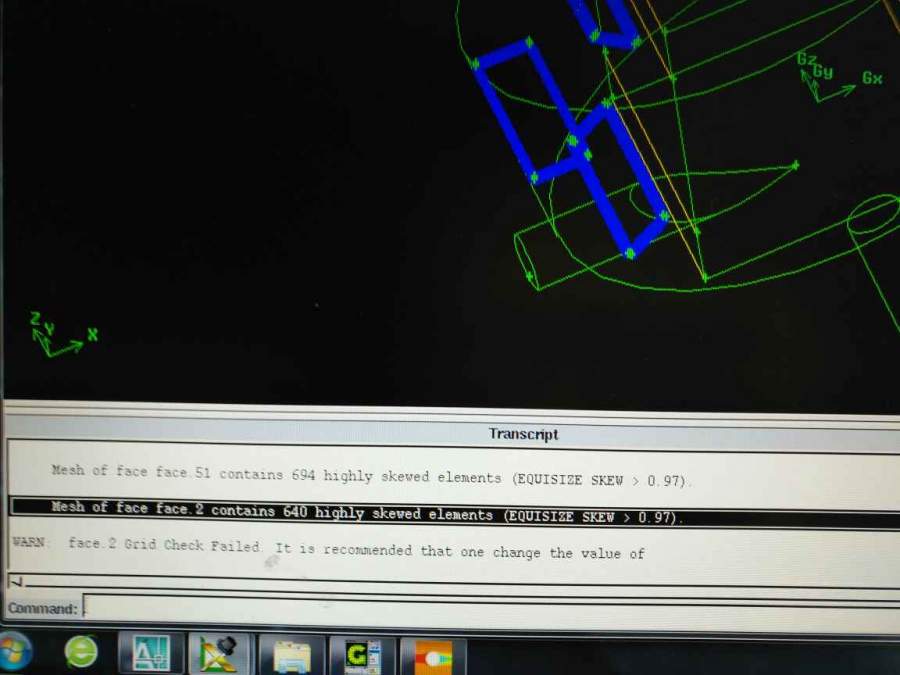

在gambit中做了个三维模型，在对边进行网格划分后，再对体进行体网格划分。总是出现equisize skew>0.97。如何在gambit中查看这些质量差的网格在什么位置呢。怎么解决这个问题。谢谢！

gambit


gambit-1


@wuming524 发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2016-08-03 09:31:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yolihan

新虫 (初入文坛)
在gambit中，如何匹配边上的网格数目。使得划分体网格时不会出现等尺度失真这样的情况。

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-08-03 11:25:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

888777999

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
在操作界面的右下角有一个放大镜按钮，是检查网格质量的，在里面可以查看最差质量网格单元。
如果选择结构化网格，需要保证相对应边的节点数相等，即四边形的对边节点数相等，六面体平行边节点数相等。。。
非结构化则随意了，根据需要加密就好了
赞一下 回复此楼
君子慎其独也！
3楼2016-08-03 14:40:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yolihan

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 888777999 at 2016-08-03 14:40:01
在操作界面的右下角有一个放大镜按钮，是检查网格质量的，在里面可以查看最差质量网格单元。
如果选择结构化网格，需要保证相对应边的节点数相等，即四边形的对边节点数相等，六面体平行边节点数相等。。。
非结构 ...

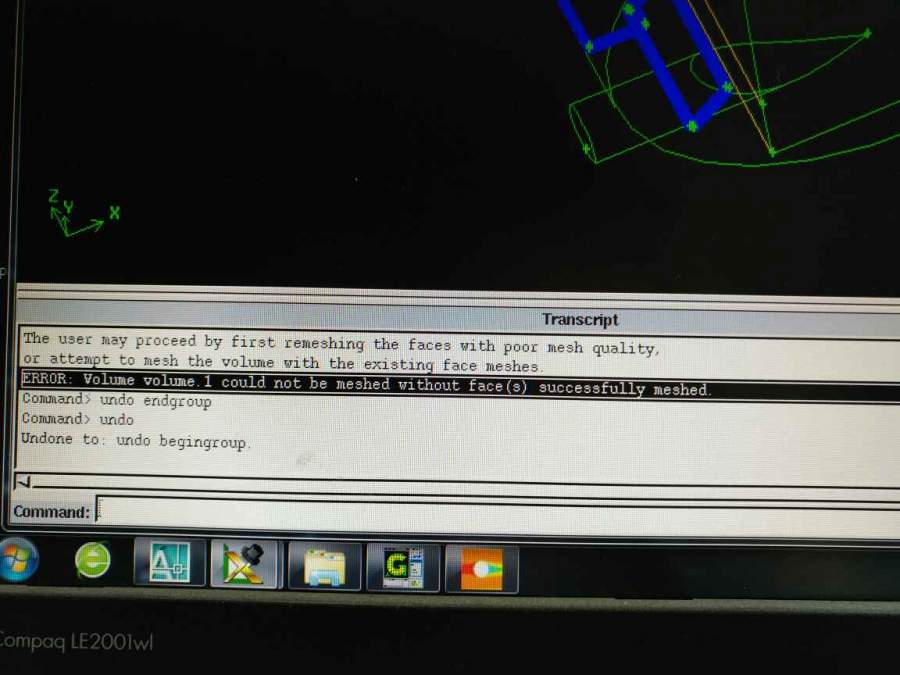

划分的是非结构化的网格。你的意思是非结构化网格划分后，有些地方还可以再次加密吗。比如将某个边进行加密处理。如下图，这个表示什么意思呢。谢谢
gambit-2



发自小木虫Android客户端
赞一下 回复此楼
4楼2016-08-03 15:08:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

888777999

新虫 (小有名气)
引用回帖:
4楼: Originally posted by yolihan at 2016-08-03 15:08:45
划分的是非结构化的网格。你的意思是非结构化网格划分后，有些地方还可以再次加密吗。比如将某个边进行加密处理。如下图，这个表示什么意思呢。谢谢

...

你这个可以把它切成三段，用quad,pave 格式划分截面面网格，然后用sweep face with mesh，生成体和网格
赞一下 回复此楼
君子慎其独也！
5楼2016-08-04 08:16:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
可以用icem处理 方便一些
赞一下 回复此楼
6楼2016-08-04 08:41:23
