[求助] 图像处理——端面采集长管信息的问题求助 已有2人参与

最近使用CCD相机做图像处理，使用的是定焦距镜头，只能改变光圈大小（本人刚接触，这个不是很懂，就是转镜头可以调整清晰度）。现要从端面采集一根长管的信息，采集信息时希望即能得到较为清晰的前端面，又能得到较为清晰的后端面（实际采集过程中不允许再去动镜头，调整光圈） ,我目前是通过调整镜头获取两张图，这样在我的实际使用中是不允许的，请问使用图像处理可不可以解决这个问题？
还有，采集时出现前端面是大圆，后端面是小圆，若是想像投影那样，最后前后端面重合，请问可以是用什么办法改进不？

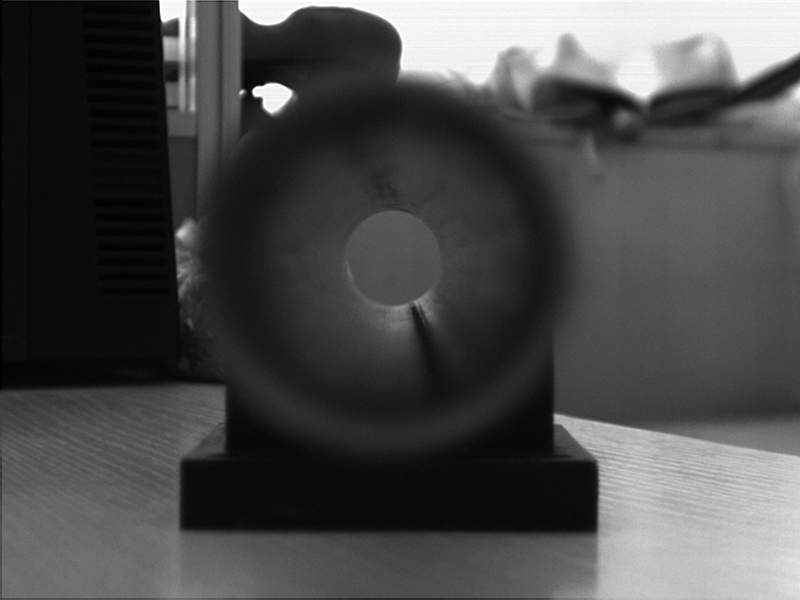

图像处理——端面采集长管信息的问题求助

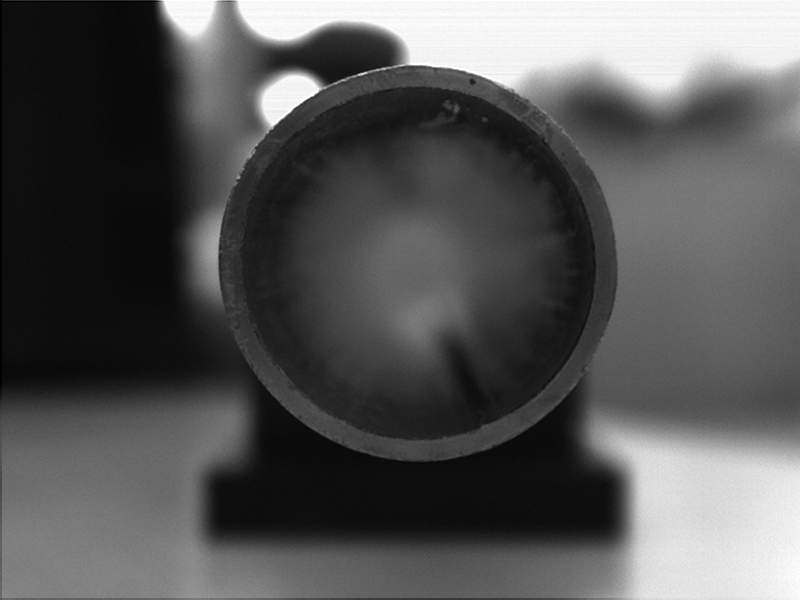

图像处理——端面采集长管信息的问题求助-1
回复此楼

» 猜你喜欢
1楼 2016-08-01 22:03:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feixiaolin

荣誉版主 (文坛精英)

优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
http://xueshu.baidu.com/s?wd=pap ... 0394788611392170268
赞一下 回复此楼
2楼2016-08-01 22:28:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

klding

新虫 (小有名气)
引用回帖:
2楼: Originally posted by feixiaolin at 2016-08-01 22:28:00
http://xueshu.baidu.com/s?wd=paperuri%3A%28db6fb4b51d9a9c8d9809d7225984f422%29&filter=sc_long_sign&tn=SE_xueshusource_2kduw22v&sc_vurl=http%3A%2F%2Fwww.cnki.com.cn%2FArticle%2FCJFDTotal-G ...

谢谢你。我这就去下载了看看
赞一下(1人) 回复此楼
3楼2016-08-02 10:45:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wake_up

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
klding: 金币+5, ★有帮助 2016-11-16 09:39:25
1.屁股上放一块正方形的白纸板、 有利于增加二值的对比度。

2.选一个合适的镜头，让前端后端成像都基本满足要求。光圈莫要用大光圈，用小光圈，这是常识。你现在的光盘感觉有点大。（看你这个管子的情况，边缘破破的，估计也没想测量到微米级别。就是大概测个准确。）

3.然后接着一顿搞。

完了。
赞一下 回复此楼
扫地扫地扫心地，心地不扫空扫地，人人都把心地扫，世上无处不净地．
4楼2016-08-02 13:12:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wake_up

木虫 (著名写手)
打错字了

光盘----》光圈
赞一下 回复此楼
扫地扫地扫心地，心地不扫空扫地，人人都把心地扫，世上无处不净地．
5楼2016-08-02 13:14:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

klding

新虫 (小有名气)
引用回帖:
5楼: Originally posted by wake_up at 2016-08-02 13:14:07
打错字了

光盘----》光圈

嗯，这个端面确实有点不太理想，自己车的。就是不知道用图像处理能不能稍微改善下我前面说的那些图像在轴向压缩的问题。
赞一下 回复此楼
6楼2016-08-02 16:24:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wake_up

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
klding: 金币+10, ★★★很有帮助 2016-11-16 09:38:30

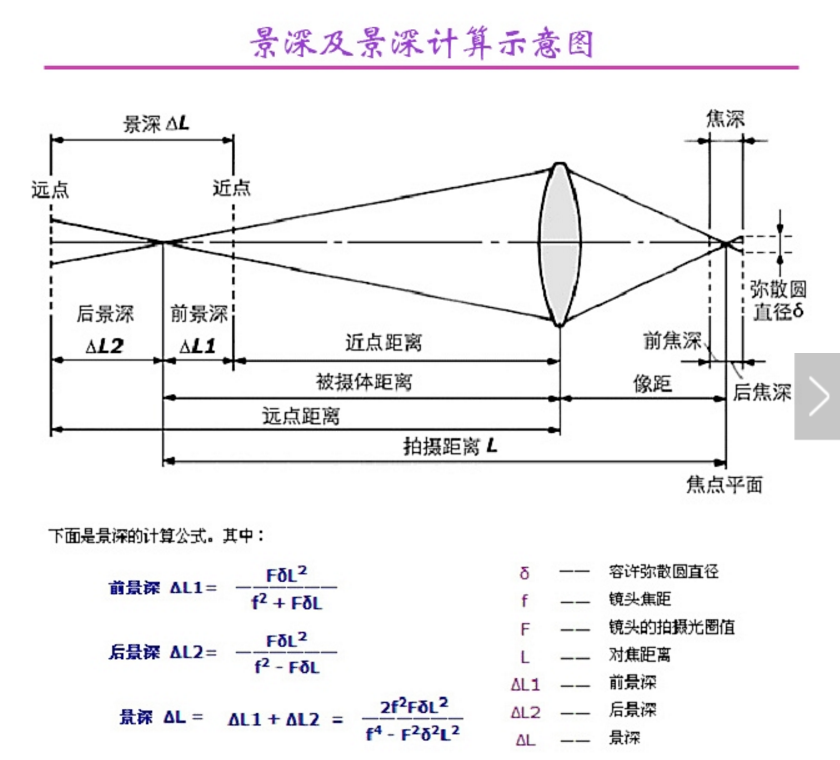

图像处理——端面采集长管信息的问题求助-2


不理解唛？ 醉了。

测下你的管管长度，然后具体计算一下选一个最合适的镜头。就不需要你再拍2张了，定好镜头参数也不再需要再调镜头。 前端后端图像哪怕有点模糊, 可以通过后期图像处理的方式把误差降一定范围. 这个要借助我前面给你说的白纸板挡在后面, 这样有利于分割出管子的外边和内边.

你做测量不同的镜头参数都要标定的嘛。 难不成你想天天标定玩啊。


这个应该是目前最简单有效的方法. 做测量,光学系统一定要选型的!!!
赞一下(1人) 回复此楼
扫地扫地扫心地，心地不扫空扫地，人人都把心地扫，世上无处不净地．
7楼2016-08-02 16:58:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

klding

新虫 (小有名气)
引用回帖:
7楼: Originally posted by wake_up at 2016-08-02 16:58:32
不理解唛？ 醉了。

测下你的管管长度，然后具体计算一下选一个最合适的镜头。就不需要你再拍2张了，定好镜头参数也不再需要再调镜头。 前端后端图像哪怕有点模糊, 可以通过后期图像处理的方式把误差降一定 ...

非常感谢你的回复。请问你说的这个光学系统在我的这个测量里面是指？莫非是要再找个光源，平行光，点光，线光，面光之类？
赞一下 回复此楼
8楼2016-08-03 17:24:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wake_up

木虫 (著名写手)
你现在的问题还没和光源扯上关系的嘛.

你现在要解决的是，只拍一张图片，就能够比较好的拍到你的工件的 前头(外圈圆)和屁股(内径圆)。

之后你才能做将这两个圆提取出来，测量之类的工作。


看你的图片，现在你的镜头貌似光圈太大了，景深也不够。 拍到前面后面模糊的不成样子，拍到后面前面模糊的不成样子。。。。。。。。

你可以把你这个测量工作台，工件，相机的位置的几何尺寸画张图。 然后找个专业卖工业相机的小弟问问。 保证分分钟告诉你选什么镜头，什么相机。。。。 他们很专业。 不买也没关系。。。
赞一下(1人) 回复此楼
扫地扫地扫心地，心地不扫空扫地，人人都把心地扫，世上无处不净地．
9楼2016-08-03 19:21:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

klding

新虫 (小有名气)
引用回帖:
9楼: Originally posted by wake_up at 2016-08-03 19:21:05
你现在的问题还没和光源扯上关系的嘛.

你现在要解决的是，只拍一张图片，就能够比较好的拍到你的工件的 前头(外圈圆)和屁股(内径圆)。

之后你才能做将这两个圆提取出来，测量之类的工作。


看你的图片，现 ...

多谢。这是一个好办法。
赞一下 回复此楼
10楼2016-08-03 22:00:46
