小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » Vasp&MedeA » 画CHGCAR图用那个好，球大神指点，第二个图怎么做出来的
131/2返回列表12下一页
查看: 1819  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

shttp125

木虫 (小有名气)

dfasdf

[求助] 画CHGCAR图用那个好，球大神指点，第二个图怎么做出来的 已有3人参与

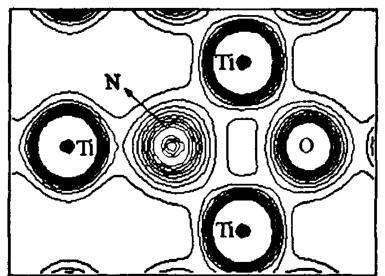

大神们，帮看看，那个的CHGCAR图好看，做图是用来发文章的，图一是用vesta做的，感觉不直观，第二个图不知道怎么做出来，感觉第二个图好看点，求大神告诉下第二个图怎么做出来的

画CHGCAR图用那个好，球大神指点，第二个图怎么做出来的


画CHGCAR图用那个好，球大神指点，第二个图怎么做出来的-1
回复此楼

» 猜你喜欢
dfad
1楼 2016-08-01 16:57:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jpchou

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
蛋蛋小童鞋: 金币+2, 鼓励回答问题详细者 2016-08-02 15:39:09
shttp125: 金币+20, ★★★很有帮助, 谢谢 2016-09-10 16:15:59
VESTA ????????? ?D2 ??Ч???

?? 2D Data Display ?e
General ?????? Contours
?e????? Draw contour lines ??????
???????? Linear ?????{?? Logarithmic
????
???傀?????????{ (A, B, M, N, Step)
?@Щ?????????{?????????c????
赞一下(3人) 回复此楼
2楼2016-08-01 17:14:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

obaica

禁言 (著名写手)
★
感谢参与，应助指数 +1
蛋蛋小童鞋: 金币+1, 鼓励回答问题详细者 2016-08-02 15:39:49
本帖内容被屏蔽
4楼2016-08-01 18:42:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hs0218

金虫 (正式写手)

DDr.

【答案】应助回帖

感谢参与，应助指数 +1
图2就是2d的等高线图 很多可以实现 origin 以及matplotlib
赞一下(1人) 回复此楼
路漫漫其修远兮
8楼2016-08-02 17:20:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

shttp125

木虫 (小有名气)

dfasdf
引用回帖:
2楼: Originally posted by jpchou at 2016-08-01 17:14:12
VESTA 也可以做出 圖2 的效果喔

在 2D Data Display 裡
General 旁邊有個 Contours
裡面有個 Draw contour lines 把它打勾
然後右邊的 Linear 可以調成 Logarithmic
最後
有五個參數可以調 (A, B, M, N, St ...

谢谢您，
回复此楼
dfad
3楼2016-08-01 18:22:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shttp125

木虫 (小有名气)

dfasdf
引用回帖:
4楼: Originally posted by obaica at 2016-08-01 18:42:59
第二个图用lev00做出来的。
http://muchong.com/html/201403/7143892.html
https://github.com/hornos/lev00

谢谢您，大神

发自小木虫Android客户端
回复此楼
dfad
5楼2016-08-02 08:45:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

obaica

禁言 (著名写手)
本帖内容被屏蔽
6楼2016-08-02 09:21:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小虫虫LG

木虫 (正式写手)
我觉得第一个图好呀。
赞一下 回复此楼
7楼2016-08-02 15:01:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

有何不可琼

银虫 (著名写手)
我们用MS

发自小木虫Android客户端
回复此楼
优秀的研究员是自己学出来的
9楼2016-08-02 21:43:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Coulsonchen

金虫 (正式写手)
引用回帖:
9楼: Originally posted by 有何不可琼 at 2016-08-02 21:43:15
我们用MS

Ms 怎么画这种图？castep?求大致的过程

发自小木虫IOS客户端
赞一下 回复此楼
10楼2016-08-03 19:33:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
