小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率
北京石油化工学院2026年研究生招生接收调剂公告
111/2返回列表12下一页
查看: 3114  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

ccc3196

铁虫 (正式写手)

[求助] 急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率 已有1人参与

如题，在计算旋风分离器分离效率时，一般直接计算气相，然后加入入射颗粒，然后在particle tracks中点击track，得到颗粒逃逸数和收集数，从而得到效率，和实验值比较接近。
现在我要研究不同入口浓度时，旋风分离器的效率，需要加入入射颗粒后，气相和固相共同计算，发现分离效率明显下降，计算的很不准确。
请教各位大神怎样做，能算的比较准确？解决问题后，必有重谢！急求！谢谢！
回复此楼

» 猜你喜欢
1楼 2016-07-31 16:44:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

dai26520

专家顾问 (著名写手)
DPM瞬态计算我接触的比较少，都是用稳态计算的。有试过稳态计算吗？
赞一下(2人) 回复此楼
个性只是一个代号，做好自己就行
4楼2016-08-02 18:48:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dai26520

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
把设置列出来，可以帮你看看问题出在哪。
赞一下(1人) 回复此楼
个性只是一个代号，做好自己就行
2楼2016-08-01 11:50:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ccc3196

铁虫 (正式写手)
引用回帖:
2楼: Originally posted by dai26520 at 2016-08-01 11:50:52
把设置列出来，可以帮你看看问题出在哪。

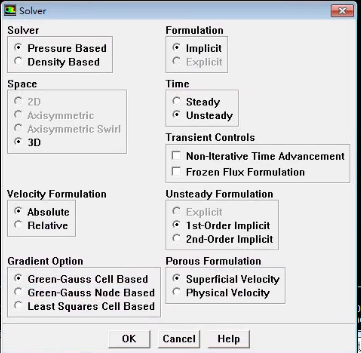

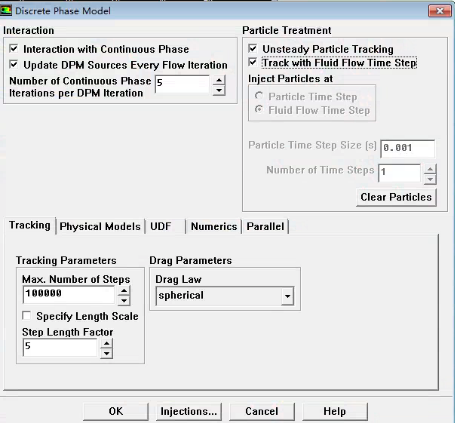

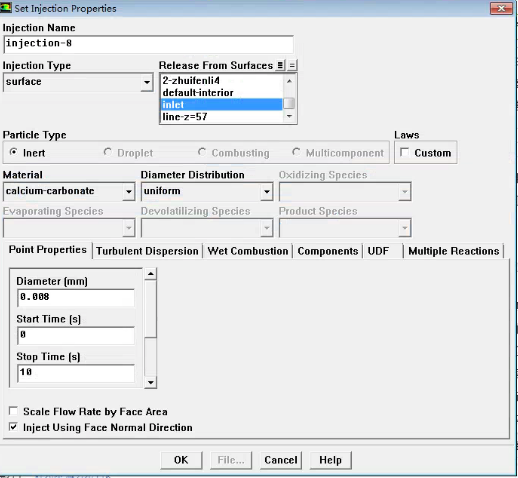

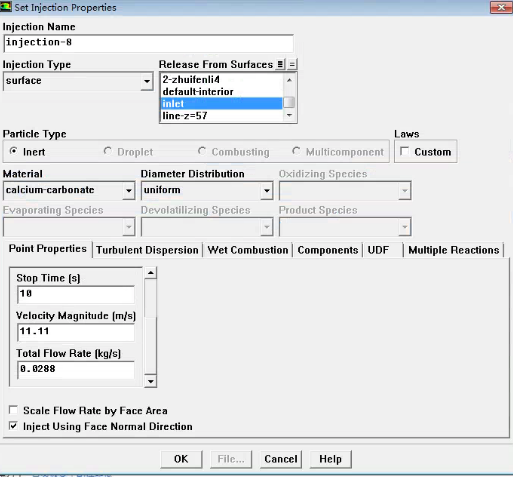

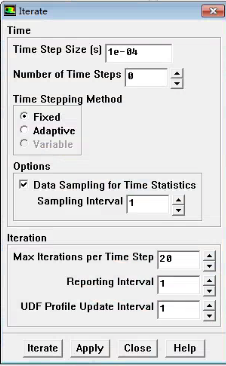

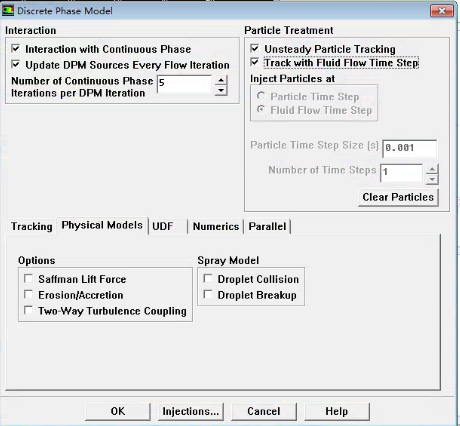

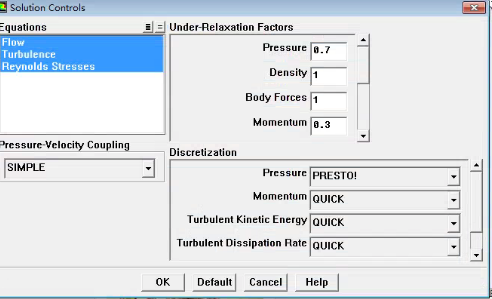

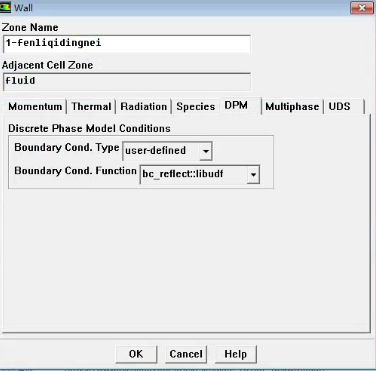

您好，非常感谢您的回复！我的设置如下，麻烦您帮忙看看!

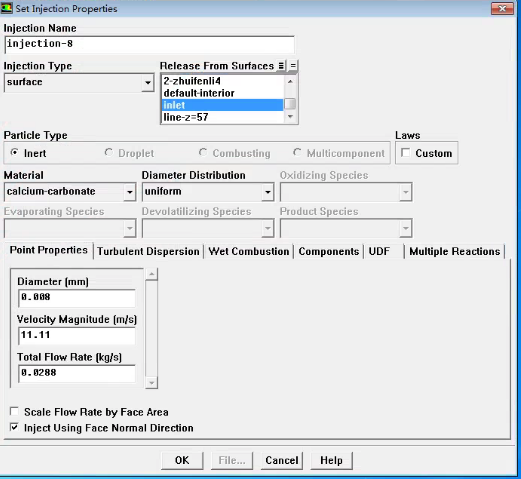

入口质量流率是0.0288kg/s，粒径是单一粒径8um，我的问题是：
我先计算气相场，然后加入颗粒，不计算，单击track，8um在第一级分离器就能完全收集。

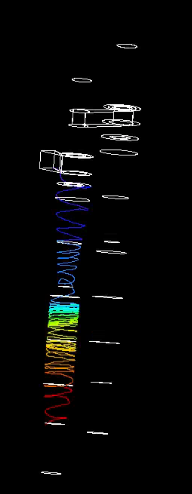

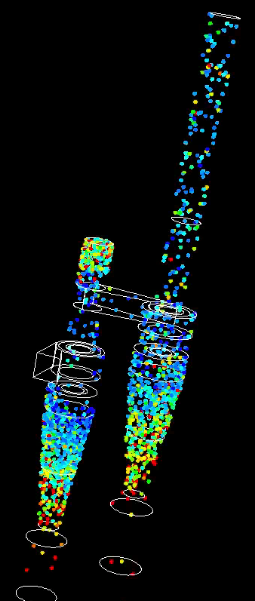

如果浓度场时，发现大量8um颗粒从出口逃逸，而且气相流场切向速度峰值由45m/s降低到20m/s。实验中。8um颗粒可以完全分离。
总之计算浓度场时，流场和效率有很大问题。麻烦您指教，非常感谢！
急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率


急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-1


急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-2


急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-3


急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-4


急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-5


急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-6


急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-7


急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-8


急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-9


急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-10


急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-11


急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-12
赞一下(1人) 回复此楼
3楼2016-08-02 09:54:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ccc3196

铁虫 (正式写手)
引用回帖:
4楼: Originally posted by dai26520 at 2016-08-02 18:48:31
DPM瞬态计算我接触的比较少，都是用稳态计算的。有试过稳态计算吗？

您好，非常感谢您的回复。我正在试稳态计算。
问题：
1.随着稳态计算的进行，分离效率明显下降，不知您遇到过这种情况吗？
2.稳态计算可以得到颗粒浓度对流场的影响吗？
不胜感激!在线等...
急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-13


急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-14
赞一下 回复此楼
5楼2016-08-03 09:22:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dai26520

专家顾问 (著名写手)
引用回帖:
5楼: Originally posted by ccc3196 at 2016-08-03 09:22:26
您好，非常感谢您的回复。我正在试稳态计算。
问题：
1.随着稳态计算的进行，分离效率明显下降，不知您遇到过这种情况吗？
2.稳态计算可以得到颗粒浓度对流场的影响吗？
不胜感激!在线等...

稳态计算-66129.p ...

离散相计算刚开始的数据我感觉类似于初始值，是不太准确的，需要等待迭代稳定以后再看数据。另外我看你这个颗粒数number tracked太少了，可能需要增加number of tries.稳态计算也是可以得到浓度对流场的影响的
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

ccc3196
个性只是一个代号，做好自己就行
6楼2016-08-03 11:23:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ccc3196

铁虫 (正式写手)
送红花一朵
引用回帖:
6楼: Originally posted by dai26520 at 2016-08-03 11:23:15
离散相计算刚开始的数据我感觉类似于初始值，是不太准确的，需要等待迭代稳定以后再看数据。另外我看你这个颗粒数number tracked太少了，可能需要增加number of tries.稳态计算也是可以得到浓度对流场的影响的...

您好！非常感谢您的及时回帖！
问题：
1.我计算稳态时，颗粒的粒级效率不断下降，不会达到稳态，而且越来越偏离真实情况，是不是我设置有问题，麻烦您帮忙看一下，谢谢！
2.您说我入射颗粒数少，大概多少入射颗粒合适呢？
不胜感激！！！
急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-15


急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-16


急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-17


急！！用DPM计算不同浓度颗粒入口的旋风分离器分离效率-18
赞一下 回复此楼
7楼2016-08-05 21:50:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dai26520

专家顾问 (著名写手)

【答案】应助回帖

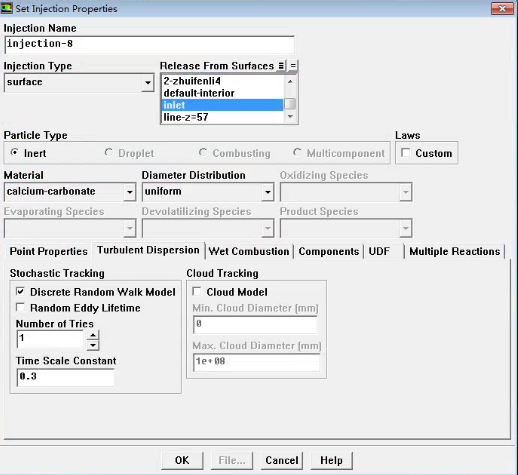

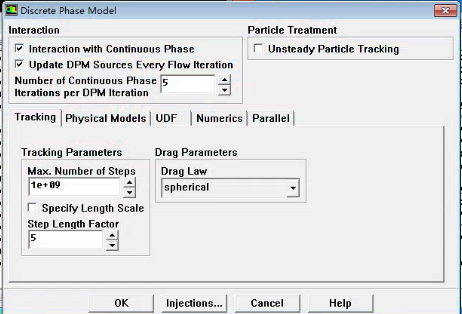

number of tries 设置的太小了，先设置在5-10左右吧，等稳定以后可以再增到到20左右都是可以的。还有那个离散相迭代间隔5有些偏小，可以考虑设置为20-30先，让流场每个迭代步尽量稳定收敛。还有下面那个选项不要选择，那个是离散相瞬态计算需要选择的。感觉问题还是挺多的

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
个性只是一个代号，做好自己就行
8楼2016-08-05 22:02:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

martinlew0

银虫 (小有名气)
跟着大神脚步多学习~
赞一下 回复此楼
Life_for_CFD&Python.有关于流体流动传热、煤粉颗粒燃烧以及Python编程等方面的问题均可以与我交流，乐意之至。
9楼2016-10-12 20:21:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wxdcdyan

新虫 (小有名气)
想问下楼主浓度场计算时颗粒位置图，您是怎么做出的
谢谢
赞一下 回复此楼
10楼2017-02-24 15:51:01
