应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 铝合金金相问题
51/1返回列表
查看: 3067  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
当前只显示满足指定条件的回帖，点击这里查看本话题的所有回帖

学弟哥

新虫 (小有名气)

[求助] 铝合金金相问题 已有6人参与

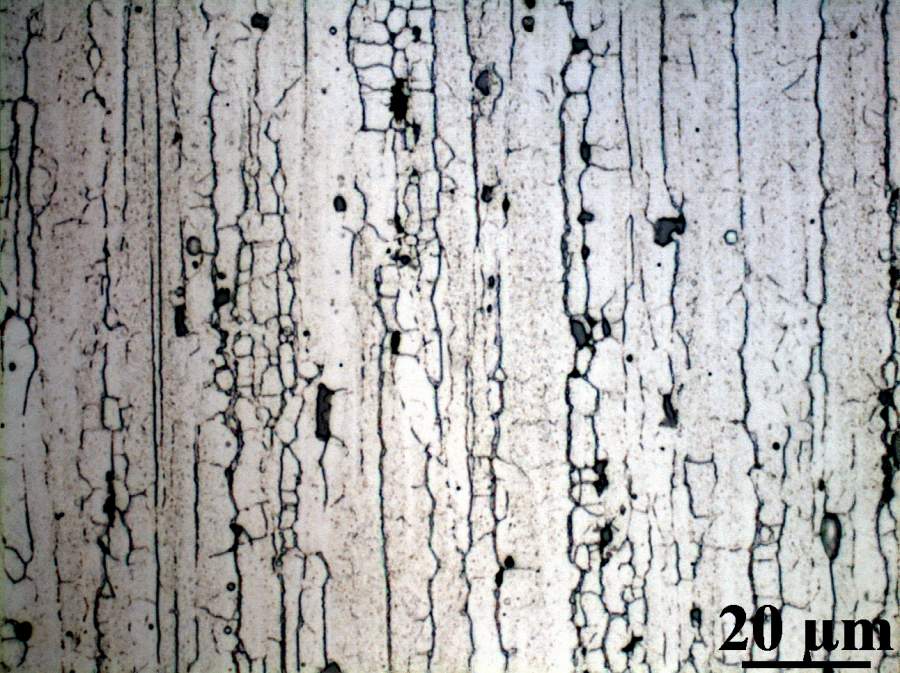

图片是我7A04铝合金经430℃热挤压，然后480℃、1h+120℃、24h固溶时效的纵截面，用Graff试剂侵蚀的，从图中可以看出它再结晶了吗？其中，长条状的是变形组织还是再结晶组织，那些小晶粒是再结晶晶粒还是亚晶？

铝合金金相问题
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-07-30 10:17:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
个人认为，这个材料的显微组织刚刚开始再结晶的过程-在变形剧烈的部位，由于储存的变形能量高，率先进行了再结晶的形核，但还未长大；在变形不剧烈的部位尚未再结晶形核。长条状的是变形组织，而小颗粒是率先形核的再结晶晶粒。
赞一下(2人) 回复此楼
4楼2016-07-30 20:19:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 20 个回答

123lm321

金虫 (小有名气)
Graff试剂是什么？

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-07-30 10:58:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张晨熙

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 123lm321 at 2016-07-30 10:58:48
Graff试剂是什么？

84ml水，15.5mlHNO3,0.5ML HF,3g的CrO3

发自小木虫IOS客户端
赞一下(1人) 回复此楼
3楼2016-07-30 11:20:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

学弟哥

新虫 (小有名气)
但graff试剂不是说可以侵蚀晶界和亚晶界，文献上说白色区域是再结晶区域，黑色为亚晶吗？而白色区域不就相当于低倍下的这个条状，黑色则相当于这些小晶粒吗？

发自小木虫Android客户端
赞一下(1人) 回复此楼
5楼2016-07-31 08:15:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 20 个回答
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
