[求助] 求大神帮忙标定一下TEM衍射图,最好附带教程,我整了两天没弄懂。

求大神帮忙标定一下TEM衍射图,最好附带教程,我整了两天没弄懂。

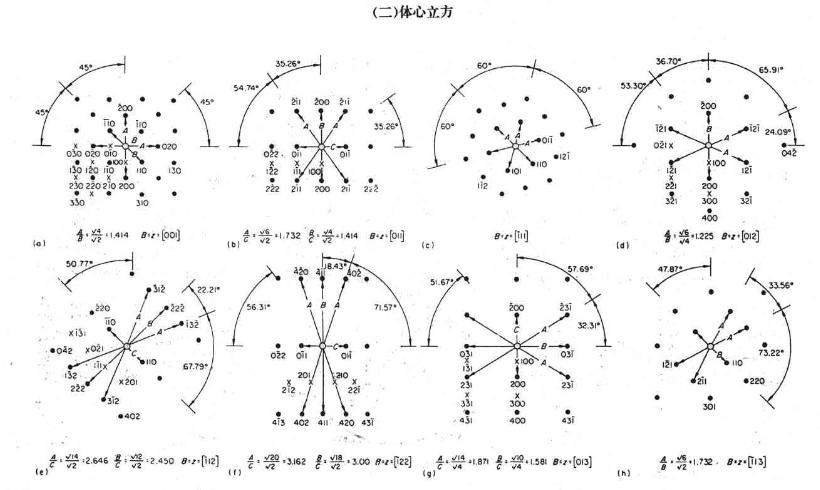

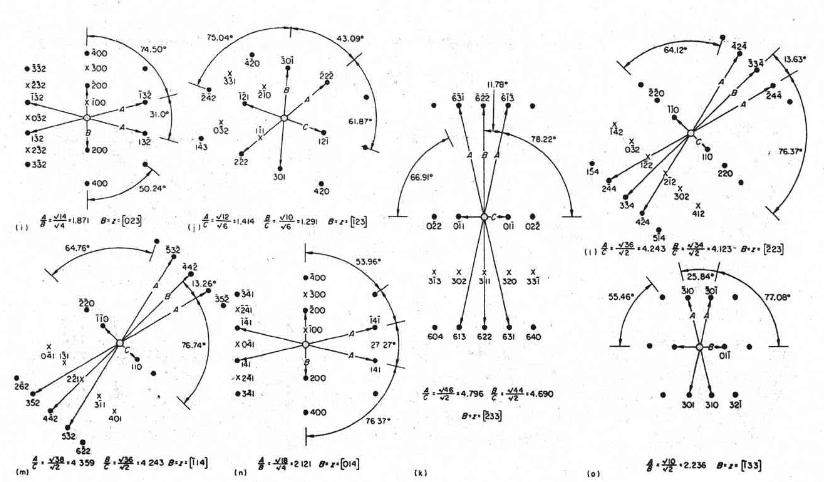

材料是合金钢,工艺是淬火+冷处理+回火(1和2区别在回火温度,2回火温度高),组织是  残奥+马氏体,一个是体心立方,一个是面心立方,用这两种标定的时候发现面心和体心有些标准衍射图是一样的啊。
最后一个选区衍射的2-25里面应该还有析出相。M23C6 或M3C7 或 M2C3 或 M2C或 MC,析出相主要成分为Fe-Mo-W-C
还有2-29  ,出现左上角这种有大量析出相的组织(个人认为是铁素体基体上分布大量碳化物),马氏体板条减少,可以理解为高温回火后残余奥氏体或马氏体中的碳形成碳化物,原组织转化为了含碳量少的铁素体组织吗?
求大神分析一下。求大神帮忙标定一下TEM衍射图,最好附带教程,我整了两天没弄懂。


求大神帮忙标定一下TEM衍射图,最好附带教程,我整了两天没弄懂。-1


求大神帮忙标定一下TEM衍射图,最好附带教程,我整了两天没弄懂。-2


求大神帮忙标定一下TEM衍射图,最好附带教程,我整了两天没弄懂。-3
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 1-14.TIF
  • 2016-07-29 11:03:37, 4.21 M
  • 附件 2 : 1-15_1.TIF
  • 2016-07-29 11:03:38, 4.21 M
  • 附件 3 : 2-25.TIF
  • 2016-07-29 11:03:51, 4.21 M
  • 附件 4 : 2-29.TIF
  • 2016-07-29 11:04:46, 4.21 M

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

废纸篓

新虫 (正式写手)

求大神,求大神
2楼2016-07-29 11:16:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

球差TEM

新虫 (小有名气)

可以参考一下我回复另一个帖子的内容,手机上好像无法复制网址,我把内容复制一下:

发自小木虫Android客户端
球差TEM、HAADF、mapping、EELS的粉丝
3楼2016-07-30 13:45:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

球差TEM

新虫 (小有名气)

简单说大概可以这样标定:

A理想情况:
1.一般情况下,你应该知道你的样品是什么材料、什么结构吧,那么找到相应的PDF卡片;
2.量出最接近透射斑的衍射斑点的到透射斑的距离,然后取倒数,算出对应的晶面间距d1、d2等;量出刚才确定的衍射斑点与透射斑的连线的夹角alpha、beta(不知道我说明白木有);
3.用2中量出的晶面间距d1、d2等,去对应1中找到的PDF卡片,理论上,你就可以找到几个衍射斑点的晶面指数了
4.然后算一下这几个衍射斑对应晶面的理论夹角,再与2中量出的夹角alpha、beta对应,如果基本接近,就说明标对了。

B非理想情况:
4.非理想情况经常发生在步骤3,由于误差的存在,可能你无法再PDF卡片中找到相应的晶面间距,或者可以找到多个接近的数值,于是你需要把这几个接近的数值都作为备胎验算一下(如果无法找到很对应的间距,就把PDF卡片中最接近d1、d2的拿来试一下,一般认为误差不会超过10%,但实际情况中似乎也不一定)。
5.所谓验算,就是再重新做一下步骤4,但此时,因为你有多个d1、d2的备胎晶面,你需要排列组合一下,都算一遍夹角,直到找到夹角符合理论值的组合。此时确定的晶面指数,就是最后的结果。

发自小木虫Android客户端
球差TEM、HAADF、mapping、EELS的粉丝
4楼2016-07-30 13:45:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

球差TEM

新虫 (小有名气)

引用回帖:
4楼: Originally posted by 球差TEM at 2016-07-30 13:45:19
简单说大概可以这样标定:
A理想情况:
1.一般情况下,你应该知道你的样品是什么材料、什么结构吧,那么找到相应的PDF卡片;
2.量出最接近透射斑的衍射斑点的到透射斑的距离,然后取倒数,算出对应的晶面间距d1、 ...

我描述的这个方法和你的方法看起来不太一样,其实本质上也是一样的

发自小木虫Android客户端
球差TEM、HAADF、mapping、EELS的粉丝
5楼2016-07-30 13:46:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)

1. 标定的话按照 球差TEM 同学的步骤即可,确实面心和体心立方结构的衍射半点看起来很像,比如 两者的 【111】晶带轴下的衍射斑点都是正六边形,但是你有没有比较一下对应的晶面间距是不是不一样呢?
2. 需自己标定,图2-25是衍射环,只需量取环的半径取倒数即为晶面间距
3. 应该是析出相,但是不确定是不是回火导致,你有回火前状态的TEM图片么?如果要确定析出相类型,还需要SAD并标定
6楼2016-08-02 22:04:11
