小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 用fluent做完瞬态分析后，怎样后处理得到变量随时间的变化关系？
273/3返回列表上一页123
查看: 8254  |  回复: 26
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

Effy67

金虫 (正式写手)

菜鸟小硕！
引用回帖:
17楼: Originally posted by 晕菜1 at 2016-07-29 10:47:04
只会做某个时间点的等值图，或者流线图什么的，怎么把时间设置为变量？能说的详细点吗...

到cfdpost里做一个变量
赞一下 回复此楼
逻辑，慢，三思而行！！！
21楼2016-07-29 14:59:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

红烧汉堡

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
晕菜1: 金币+10, ★★★很有帮助 2016-07-29 19:43:30
你在计算前，，把需要的变量在monitor那监控，选择writing，设置保存位置和文件名，X轴选择随flowtime或者timestep，随着计算，会输出数据到你设置的OUT 文件里
赞一下(5人) 回复此楼

» 本帖已获得的红花（最新10朵）

晕菜1
22楼2016-07-29 17:45:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shimgmg

禁虫 (著名写手)
本帖内容被屏蔽
23楼2016-07-29 19:38:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晕菜1

金虫 (小有名气)
送红花一朵
引用回帖:
22楼: Originally posted by 红烧汉堡 at 2016-07-29 17:45:49
你在计算前，，把需要的变量在monitor那监控，选择writing，设置保存位置和文件名，X轴选择随flowtime或者timestep，随着计算，会输出数据到你设置的OUT 文件里

讲的很详细，明白了，谢谢你。因为已经计算完了，采用了1楼的用tecplot的方法，下次计算的时候我试试这种方法。多谢

发自小木虫IOS客户端
赞一下 回复此楼
24楼2016-07-29 19:39:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

316-31-316

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by gyctju at 2016-07-28 14:12:48
tecplot读进去所有的cas和dat文件，然后用tools下的time series plot

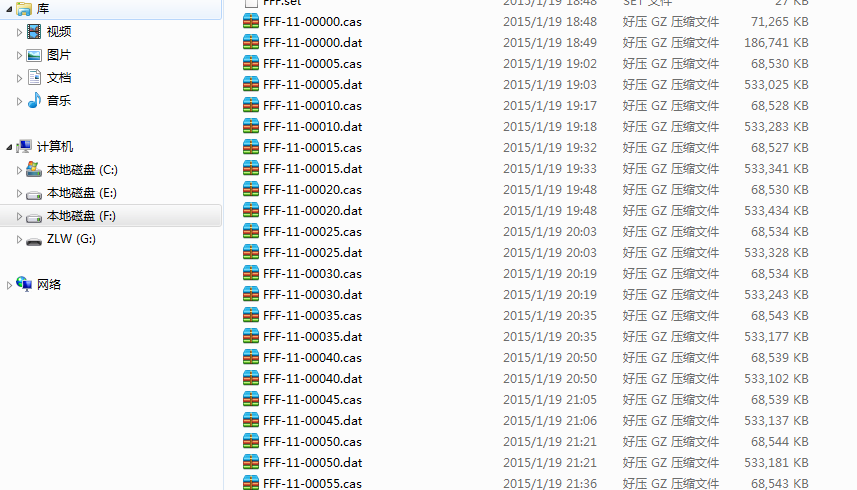

你好，我也想把fluent计算出来的结果导入到tecplot中，请问为什么我的cas和dat文件都是压缩类型的文件？
用fluent做完瞬态分析后，怎样后处理得到变量随时间的变化关系？
赞一下 回复此楼
25楼2016-08-13 15:33:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MVP丶KOBE

金虫 (小有名气)
引用回帖:
25楼: Originally posted by 316-31-316 at 2016-08-13 15:33:21
你好，我也想把fluent计算出来的结果导入到tecplot中，请问为什么我的cas和dat文件都是压缩类型的文件？

...

好像tecplot会自己解压吧
赞一下 回复此楼
26楼2016-10-03 15:15:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

秋水钓

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by gyctju at 2016-07-28 14:12:48
tecplot读进去所有的cas和dat文件，然后用tools下的time series plot

你好，我导入后只出现了视频，有没有办法弄出某参数对时间的曲线？
赞一下 回复此楼
27楼2017-12-23 16:57:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
