小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 用fluent做完瞬态分析后，怎样后处理得到变量随时间的变化关系？
272/3返回列表上一页123下一页
查看: 7961  |  回复: 26
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

无_才

金虫 (正式写手)
引用回帖:
6楼: Originally posted by 晕菜1 at 2016-07-28 15:40:26
请问这个是在fluent里的哪个菜单里设置？
...

好像是solve-monitor ，有面参数监测，也有体积参数监测

发自小木虫Android客户端
赞一下 回复此楼
11楼2016-07-28 21:12:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Effy67

金虫 (正式写手)

菜鸟小硕！

【答案】应助回帖

感谢参与，应助指数 +1
建立变量和位置   ，直接用cfd-post处理
赞一下 回复此楼
逻辑，慢，三思而行！！！
12楼2016-07-29 10:04:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晕菜1

金虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by gyctju at 2016-07-28 14:12:48
tecplot读进去所有的cas和dat文件，然后用tools下的time series plot

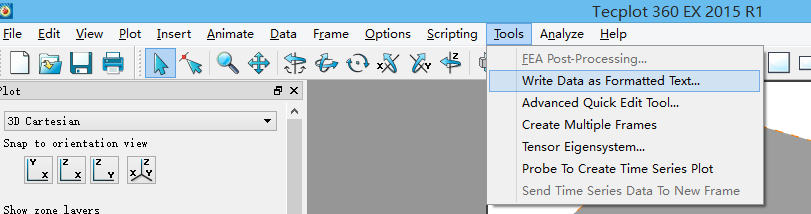

您好，我传进去所有cas和dat后，tools菜单下找不到您说的time series plot项，求指导。我自己用得2015R1版本tecplot。
用fluent做完瞬态分析后，怎样后处理得到变量随时间的变化关系？
赞一下 回复此楼
13楼2016-07-29 10:26:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晕菜1

金虫 (小有名气)
引用回帖:
13楼: Originally posted by 晕菜1 at 2016-07-29 10:26:43
您好，我传进去所有cas和dat后，tools菜单下找不到您说的time series plot项，求指导。我自己用得2015R1版本tecplot。

...

最后一项看着像您说的time series，但是是灰色的，不能选择，求解决办法。
赞一下 回复此楼
14楼2016-07-29 10:28:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晕菜1

金虫 (小有名气)
送红花一朵
引用回帖:
10楼: Originally posted by shimgmg at 2016-07-28 18:17:23
你看看你之前是不是保存数据了，如果保存了，会有一个后缀名为out的文件，这个可以记事本打开...

您好，计算完成后只有后缀为data和cas的文件，没有后缀为out的文件呀，是我哪里设置不对吗？
赞一下 回复此楼
15楼2016-07-29 10:31:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (著名写手)
引用回帖:
13楼: Originally posted by 晕菜1 at 2016-07-29 10:26:43
您好，我传进去所有cas和dat后，tools菜单下找不到您说的time series plot项，求指导。我自己用得2015R1版本tecplot。

...

tecplot360 2013版本界面跟这个略有区别，
在你所显示的这张图片里，选择  probe to create time serises plot
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

晕菜1
16楼2016-07-29 10:35:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晕菜1

金虫 (小有名气)
引用回帖:
12楼: Originally posted by Effy67 at 2016-07-29 10:04:29
建立变量和位置   ，直接用cfd-post处理

只会做某个时间点的等值图，或者流线图什么的，怎么把时间设置为变量？能说的详细点吗
赞一下 回复此楼
17楼2016-07-29 10:47:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ella0717

金虫 (正式写手)
在每个data里建一个点或线文件，输出需要的压力数据，就可以随便导入excel.最简单直接的方法

发自小木虫Android客户端
赞一下 回复此楼
Letitbreakinallitsfury!
18楼2016-07-29 11:14:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晕菜1

金虫 (小有名气)
送红花一朵
引用回帖:
16楼: Originally posted by gyctju at 2016-07-29 10:35:03
tecplot360 2013版本界面跟这个略有区别，
在你所显示的这张图片里，选择  probe to create time serises plot...

点一下好像就是单个检测点压力随时间变化了，多谢多谢！另外还想知道，怎样得到沿一条直线的压力变化并输出为XY图，X为直线的长度变化，Y为直线上的压力变化。如下图。想知道沿所做黑色直线上的压力变化，并绘图，应该怎样操作？
用fluent做完瞬态分析后，怎样后处理得到变量随时间的变化关系？-1
赞一下 回复此楼
19楼2016-07-29 11:54:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

晕菜1

金虫 (小有名气)
引用回帖:
18楼: Originally posted by ella0717 at 2016-07-29 11:14:21
在每个data里建一个点或线文件，输出需要的压力数据，就可以随便导入excel.最简单直接的方法

是我没懂你的意思吗？感觉这个有点复杂呀，因为是瞬态计算，保存的dat会有好多，每隔都要建一个文件，这个工作量。。。。。
赞一下 回复此楼
20楼2016-07-29 12:01:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
