[求助]
计算过程中出现了很大位移，但算出来的结果显示却是正常的 已有1人参与
|

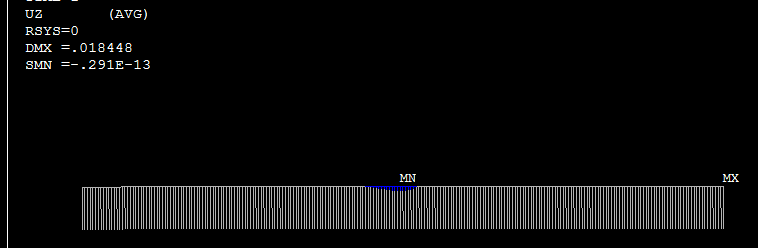

计算中出现 但结果中并没有异常的位移。 例如UZ，非常的小，而上图中显示在122节点有1080000的位移。不知道是不是我理解错了。  最后附上代码。一个很简单的模型，一根梁分成若干单元，与地面之间用弹簧支撑，约束住整根梁的ux，roty，rotz和梁两端的uz。荷载是一个集中力。 finish /clear,start /prep7 E2=2e4 !弹性模量 v2=0.167 !泊松比 dens2=2500 !密度 mp,ex,2,E2 mp,prxy,2,v2 mp,dens,2,dens2 et,201,188 keyopt,201,3,3 sectype,1,beam,rect,ganggui secdata,90,90,5,5 et,301,14 keyopt,301,2,2 r,301,7.5e4 k,9,0,500,0 k,10,0,500,6000 l,9,10 k,11,0,0,0 lesize,all,25 lsel,s,,,1 latt,2,,201,,11,,1 lmesh,all allsel,all nsel,s,loc,y,500-0.001,500+0.001 cm,allnode,node cmsel,s,allnode,node ngen,2,1000,all,,,0,-100,0 nsel,u,,,1,1000 cm,diceng_node,node cmsel,s,allnode,node *get,nodenum,node,0,COUNT *dim,d_nodelist,array,nodenum,2 *get,d_nodelist(1,1),node,0,num,min d_nodelist(1,2)=d_nodelist(1,1)+1000 *do,in,2,nodenum,1 d_nodelist(in,1)=ndnext(d_nodelist(in-1,1)) d_nodelist(in,2)=ndnext(d_nodelist(in-1,1))+1000 *enddo *do,in,1,nodenum,1 type,301 real,301 e,d_nodelist(in,1),d_nodelist(in,2) *enddo cmsel,s,diceng_node,node d,all,all,0 cmsel,s,allnode,node d,all,ux,0 d,all,roty,0 d,all,rotz,0 nsel,r,node,,1,2 d,all,uz,0 allsel,all nsel,s,node,,117 f,all,fy,-10000 allsel,all |
