[求助] 利用MATLAB求控制系统的稳相角裕量和幅值裕量问题 已有1人参与

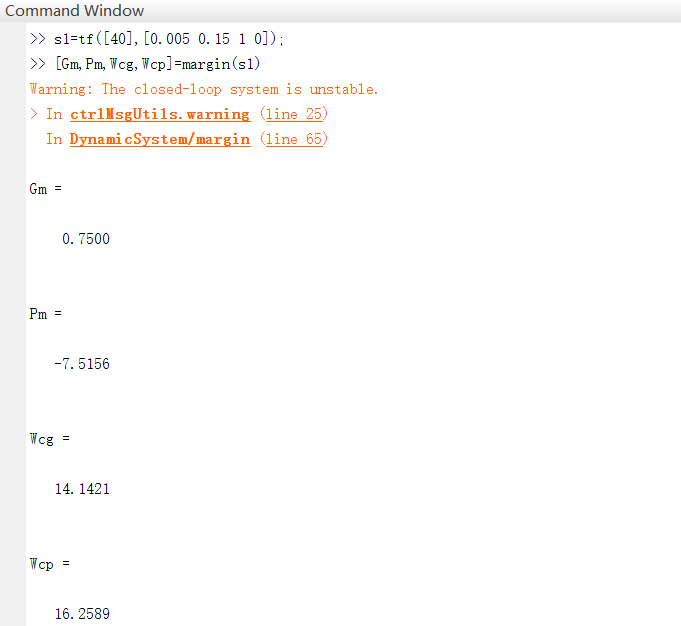

我照书上输入的代码，但是却和书上得出来的数据不同，麻烦各位帮我看看我哪里出错了？

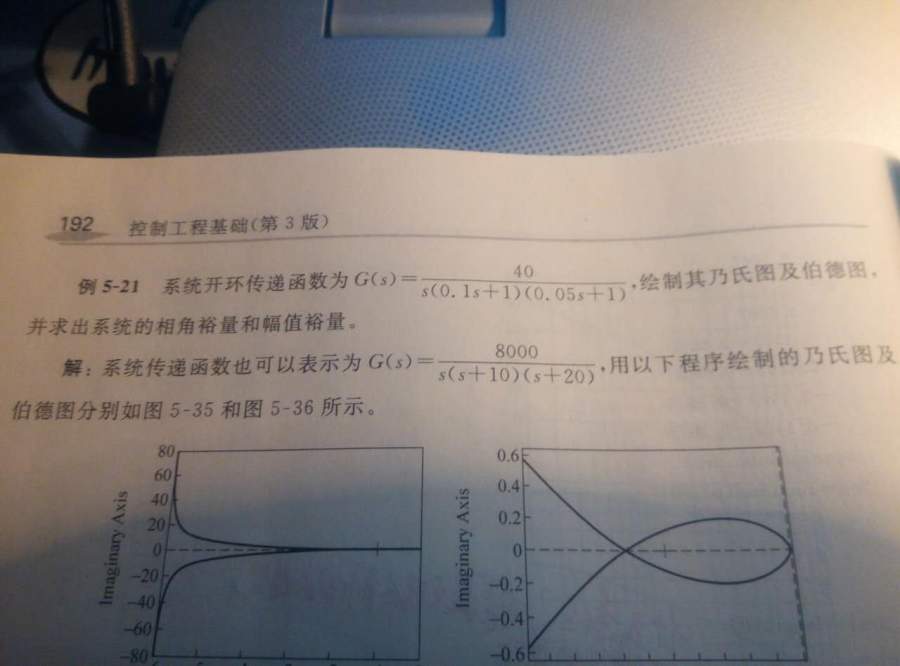

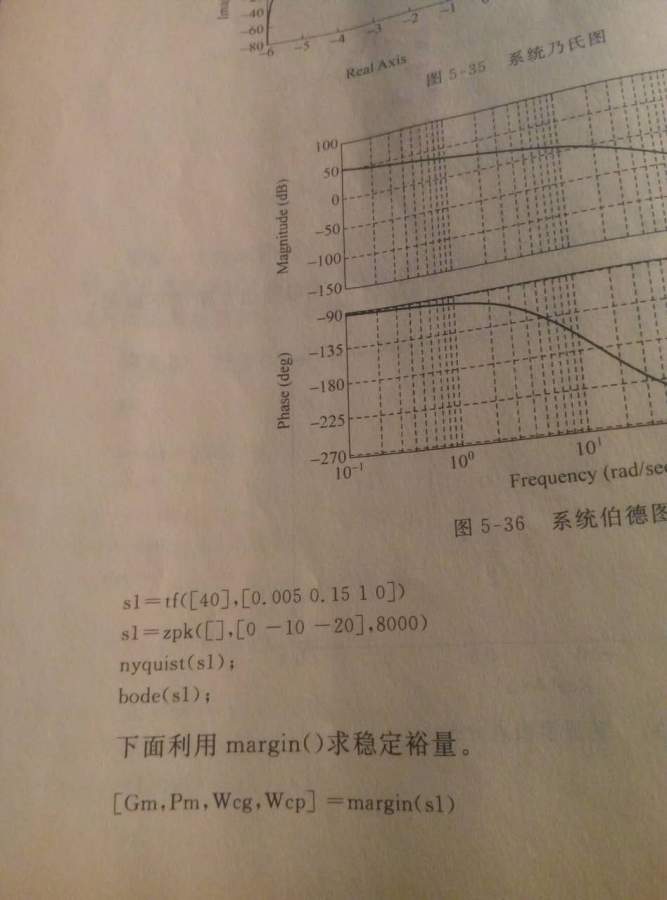

利用MATLAB求控制系统的稳相角裕量和幅值裕量问题


利用MATLAB求控制系统的稳相角裕量和幅值裕量问题-1


利用MATLAB求控制系统的稳相角裕量和幅值裕量问题-2


利用MATLAB求控制系统的稳相角裕量和幅值裕量问题-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-07-27 22:11:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北河仨

木虫 (职业作家)
朋友你算的结果没有问题，只不过数量级表示方法不一样，e-1代表10的-1次幂，其余类似。建议补充些基本指令。

发自小木虫IOS客户端
赞一下 回复此楼
淡泊明志
2楼2016-07-27 22:34:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LeBlanc

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 北河仨 at 2016-07-27 22:34:03
朋友你算的结果没有问题，只不过数量级表示方法不一样，e-1代表10的-1次幂，其余类似。建议补充些基本指令。

为何我与书上输入相同的代码，但得出来的却不一样呢？还需补充哪些基本指令才能得到书上那样的结果？
赞一下 回复此楼
3楼2016-07-27 23:03:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北河仨

木虫 (职业作家)
是我没说明白，你算得的结果与书上一致。如幅值裕度Gm书上7.5e-1表示7.5*10的-1次幂。就是0.75。就比如一个科学计数法一个小数计数，不知懂了没有。

发自小木虫IOS客户端
赞一下 回复此楼
淡泊明志
4楼2016-07-28 14:48:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北河仨

木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
至于剪切频率1.62589e+1就为16.2589，你的结果16.259为近似值。

发自小木虫IOS客户端
赞一下 回复此楼
淡泊明志
5楼2016-07-28 18:31:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北河仨

木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
LeBlanc: 金币+20, ★★★★★最佳答案, 非常感谢！ 2016-07-29 00:12:52
引用回帖:
5楼: Originally posted by 北河仨 at 2016-07-28 18:31:50
至于剪切频率1.62589e+1就为16.2589，你的结果16.259为近似值。

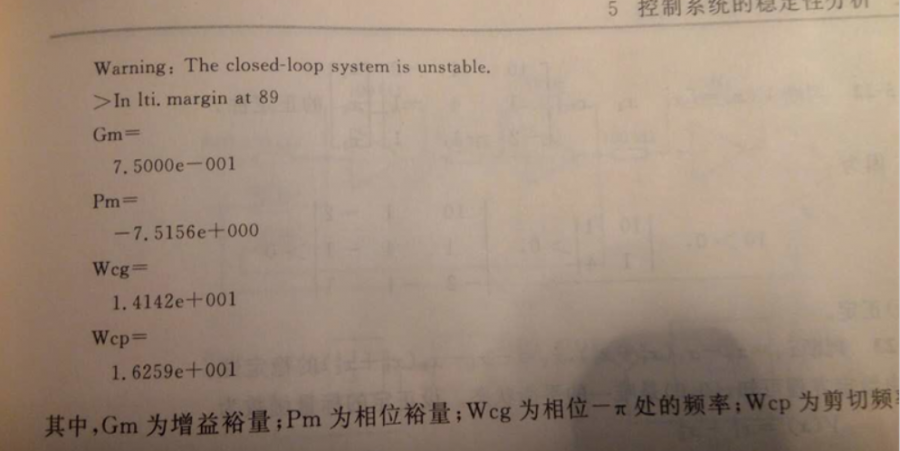

以下详细解答。书中幅值裕量Gm 为7.5000e-001，在Matlab中e-001，表示10的-1次幂，既0.75。与你的计算结果0.7500一致。相位裕量Pm书中-7.5156e+000表示-7.5156乘以10的0次幂，即-7.5156与你计算结果一致。穿越频率Wcg书中1.4142e+001同理就是14.142。与你计算结果差0.0001，取近似值了。截止频率楼上已解释过了。满意请确认应助。

发自小木虫IOS客户端
赞一下 回复此楼
淡泊明志
6楼2016-07-28 23:43:04
