[求助] 请问在ANSYS的云图里面画等值线并显示出来怎么操作啊？ 已有1人参与

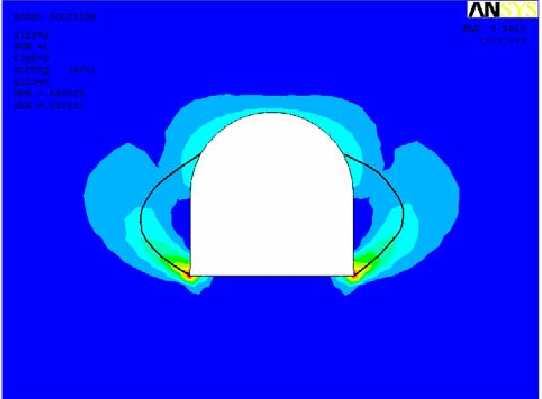

如下图所示，在云图里面，比如他显示的是等效塑性应变云图，假如想要在等效塑性应变云图里面再画一条等效塑性应变大小为0.01的等值线，即把云图中所有等效塑性应变为0.01的点连接起来就变成下面这种云图，我想问的是：ANSYS可以在云图里面再显示这样的等值线？如果可以的话是怎么操作的呢？非常感谢
请问在ANSYS的云图里面画等值线并显示出来怎么操作啊？
回复此楼

» 猜你喜欢
如果每个人都理解你，你得普通成什么样
1楼 2016-07-27 21:51:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王飞飞2588

银虫 (小有名气)
楼主解决了吗？
回复此楼
2楼2019-08-14 21:08:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

试试看：
  在 ANSYS 中，一般情况，每显示一个新的内容，都会覆盖掉上一次显示的内容。不过，有一个命令：   /noerase，可以保留上一次显示的内容，新的显示内容会和上一次的内容一起显示。
  对你的情况，具体做法是：先显示等效塑性应变云图，再发布命令 /noerase  (菜单路径：  Utility Menu>PlotCtrls>Erase Options>Erase between Plots > 选择 noerase)
  然后显示等效塑性应变大小为0.01的等值线 (如何显示需要你自己考虑)。
赞一下 回复此楼
3楼2019-08-19 09:01:16
