[求助] 交流阻抗数据计算电容实部虚部，无法找到特征频率和时间常数的问题。

1.00E-02        3.13E+00        1.37E+00
1.26E-02        3.10E+00        1.12E+00
1.58E-02        3.06E+00        9.27E-01
2.00E-02        3.03E+00        7.70E-01
2.51E-02        3.00E+00        6.44E-01
3.16E-02        2.98E+00        5.42E-01
3.98E-02        2.95E+00        4.60E-01
5.01E-02        2.93E+00        3.94E-01
6.31E-02        2.91E+00        3.41E-01
7.94E-02        2.88E+00        2.98E-01
1.00E-01        2.86E+00        2.63E-01
1.26E-01        2.84E+00        2.35E-01
1.58E-01        2.82E+00        2.13E-01
2.00E-01        2.80E+00        1.94E-01
2.51E-01        2.78E+00        1.79E-01
3.16E-01        2.77E+00        1.67E-01
3.98E-01        2.75E+00        1.57E-01
5.01E-01        2.73E+00        1.49E-01
6.31E-01        2.71E+00        1.42E-01
7.94E-01        2.69E+00        1.37E-01
1.00E+00        2.68E+00        1.32E-01
1.26E+00        2.66E+00        1.29E-01
1.58E+00        2.64E+00        1.26E-01
2.00E+00        2.63E+00        1.24E-01
2.51E+00        2.61E+00        1.23E-01
3.16E+00        2.59E+00        1.22E-01
3.98E+00        2.58E+00        1.22E-01
5.01E+00        2.56E+00        1.22E-01
6.31E+00        2.54E+00        1.23E-01
7.94E+00        2.53E+00        1.25E-01
1.00E+01        2.51E+00        1.27E-01
1.26E+01        2.49E+00        1.30E-01
1.58E+01        2.48E+00        1.33E-01
2.00E+01        2.46E+00        1.38E-01
2.51E+01        2.44E+00        1.43E-01
3.16E+01        2.42E+00        1.50E-01
3.98E+01        2.40E+00        1.58E-01
5.01E+01        2.38E+00        1.67E-01
6.31E+01        2.36E+00        1.77E-01
7.94E+01        2.33E+00        1.88E-01
1.00E+02        2.31E+00        2.01E-01
1.26E+02        2.28E+00        2.15E-01
1.58E+02        2.25E+00        2.29E-01
2.00E+02        2.21E+00        2.44E-01
2.51E+02        2.17E+00        2.59E-01
3.16E+02        2.13E+00        2.73E-01
3.98E+02        2.08E+00        2.84E-01
5.01E+02        2.03E+00        2.93E-01
6.31E+02        1.98E+00        2.98E-01
7.94E+02        1.93E+00        2.98E-01
1.00E+03        1.87E+00        2.92E-01
1.26E+03        1.82E+00        2.82E-01
1.58E+03        1.77E+00        2.67E-01
2.00E+03        1.73E+00        2.48E-01
2.51E+03        1.69E+00        2.26E-01
3.16E+03        1.66E+00        2.04E-01
3.98E+03        1.63E+00        1.81E-01
5.01E+03        1.61E+00        1.59E-01
6.31E+03        1.59E+00        1.38E-01
7.94E+03        1.57E+00        1.19E-01
1.00E+04        1.56E+00        1.02E-01
1.26E+04        1.55E+00        8.71E-02
1.58E+04        1.54E+00        7.39E-02
2.00E+04        1.53E+00        6.25E-02
2.51E+04        1.53E+00        5.27E-02
3.16E+04        1.52E+00        4.43E-02
3.98E+04        1.52E+00        3.71E-02
5.01E+04        1.52E+00        3.11E-02
6.31E+04        1.52E+00        2.60E-02
7.94E+04        1.52E+00        2.17E-02
1.00E+05        1.51E+00        1.82E-02
1.26E+05        1.51E+00        1.51E-02
1.58E+05        1.51E+00        1.26E-02

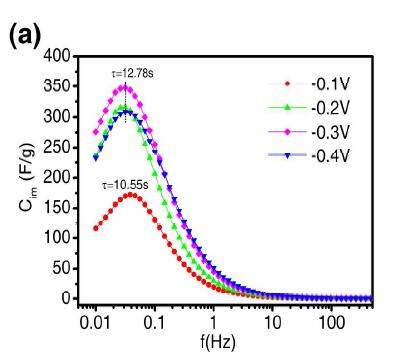

这是我的交流阻抗频率，实部，虚部，我根据数据做Hyquist图，并试图计算电容虚部寻找特征频率，结果显示电容虚部一直下降，没有先上升再下降的峰，找不到峰，就不知道特征频率，继而无法计算时间常数。请问是我的材料就是这样的特性还是计算出现问题，我应该如何找特征频率？
或者有哪位帮帮师妹，处理一下数据看我计算的结果是否正确？

交流阻抗数据计算电容实部虚部，无法找到特征频率和时间常数的问题。


交流阻抗数据计算电容实部虚部，无法找到特征频率和时间常数的问题。-1


交流阻抗数据计算电容实部虚部，无法找到特征频率和时间常数的问题。-2


交流阻抗数据计算电容实部虚部，无法找到特征频率和时间常数的问题。-3


交流阻抗数据计算电容实部虚部，无法找到特征频率和时间常数的问题。-4


交流阻抗数据计算电容实部虚部，无法找到特征频率和时间常数的问题。-5
回复此楼

» 本帖@通知

@langzhizhou

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-07-27 17:35:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kunpeng361

新虫 (初入文坛)
不好意思，给的数据有问题，我重新发一份。
50118.72        1.49828166491138        -0.0139131840557729
39810.72        1.49539428204491        -0.0243394145754011
31622.78        1.51276382528587        -0.0424028975098586
25118.87        1.50966914357118        -0.0577079859647201
19952.62        1.52730107828411        -0.0693293658743796
15848.93        1.52079105059042        -0.0842101895807261
12589.25        1.55089116405165        -0.0936446598852719
10000        1.57559741409726        -0.107959973954697
7943.282        1.55225192825669        -0.134189029520553
6309.573        1.59365896983186        -0.15087406336799
5011.873        1.59488439622799        -0.163966247781708
3981.072        1.65316368821452        -0.192789383130072
3162.278        1.67080429067818        -0.200626512575435
2511.886        1.69961162765993        -0.220621474367421
1995.262        1.74177986416615        -0.24039557850449
1584.893        1.78473666111268        -0.257558303307773
1258.925        1.82980733360753        -0.270963112401758
1000                1.87532604749631        -0.280855986548549
794.3282        1.92367807879546        -0.286769291846676
630.9573        1.97956266531725        -0.287453777669177
501.1872           2.02695568343152               -0.286346829927611
398.1072            2.07571356805904                -0.28059019612869
316.2278            2.12303877307073                -0.270699335057381
251.1886            2.16502515328355                -0.259242103737089
199.5262            2.20459858708332                -0.247089695961698
158.4893            2.241391133196                -0.233263558204497
125.8925            2.27653884102987                -0.219005635231022
100                     2.30627874808029        -0.20521620105755
79.43282             2.33349444561849        -0.193362152390105
63.09573             2.35682833737759        -0.181966646419349
50.11872             2.38081600003115        -0.172026047118893
39.81072             2.40570365610632        -0.162142088730858
31.62278             2.42662768042903        -0.154191004509505
25.11886             2.44689080875846        -0.1473974682642
19.95262             2.46596434674999        -0.139404757587811
15.84893             2.48304754538295        -0.134368325771062
12.58925             2.502437096963                -0.129640429281374
10                     2.51783768953405        -0.125549912519981
7.943282             2.53637814171623        -0.124398037591231
6.309574             2.55047325193064        -0.121162995727162
5.011872              2.56725976812726        -0.120573631067665
3.981072              2.58392952716837        -0.118309685279288
3.162278              2.59695087123816        -0.116794661148136
2.511886               2.61600995440465        -0.118445029002006
1.995262               2.62901148058315        -0.120946449416752
1.584893               2.64394355954786        -0.119210821004459
1.258925                2.66200637468992        -0.123044860201337
1                        2.67616844716092        -0.12665287323404
0.7943282                2.69095761863187        -0.13316035200433
0.6309574                2.70925311678276        -0.141018274704201
0.5011872                2.73005329801946        -0.146801287299426
0.3981072              2.74520578660093        -0.1504787527684
0.3162278                2.75721351090251        -0.161168093604239
0.2511886                2.777056464441                -0.178246842791295
0.1995262         2.79495231553875        -0.193848863489881
0.1584893               2.81631028021052        -0.217862182203204
0.1258925                2.8459961038209        -0.235967440527147
0.1                        2.85661512694454        -0.260647085546218
0.07943282        2.88000961660999        -0.303687248529216
0.06309573        2.90461930684496        -0.343405832270705
0.05011872        2.92267637993032        -0.402745351648171
0.03981072        2.96149974123146        -0.469970643109883
0.03162277        2.97056217058926        -0.53895565001142
0.02511887        3.00794462285858        -0.661998752360602
0.01995262        3.03987376321642        -0.755474436443812
0.01584893        3.05218378221499        -0.947326082167483
0.01258925        3.12989770383556        -1.1129063078256
0.01                        3.10333188380425          -1.35575324098241
赞一下 回复此楼
2楼2016-07-27 17:44:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chen_xiaoqin

新虫 (小有名气)
楼主，请教一下

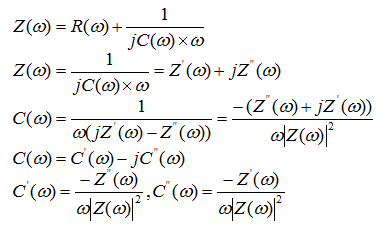

1.帖子中那5行公式中的前两行不都是Z(w)吗，为啥表达式不一样呀，第2行Z(w)的表达式刚好是第1行的虚部
2.Z=R+jX中，我们常说的阻抗实部Z'是R，虚部Z''是X吗？
没能力应助，反而是求助，先谢谢啦
赞一下 回复此楼
3楼2019-12-09 22:44:33
