[求助]
抛物面天线方位角和俯仰角调节机构设计
|
|
大家好， 本人机械小白，工作需要，需设计一个机构，用于微波抛物面天线的对准。先说下背景，天线是锅盖形状的，重量在5kg-10kg之间，直径50-100cm之间。天线一般是安装在户外高处的基站、或电线杆等位置，通常抱杆安装。在远距离桥接场景下，相距10km-30km的两个天线，需要精确对准，否则信号会差很多，性能显著降低。 目前锅盖天线的安装机构是非常简单的结构件，实际安装过程费时费力，调整对准也非常费劲，需要人员在高处不停的手动调整紧固件，另有专人负责信号检测。 天线对准涉及到水平方位角和垂直的俯仰角的调整，我们计划设计一个机构用于简化对准过程，有两个方案： 一是，设计电机驱动的机构，通过蜗杆等传动机构去调节角度。 二是，设计手动驱动的结构，比如通过摇杆或拉绳去操作机构，由人力来驱动机构调整两个角度。 由于该机构使用频率不高，用电机的话成本高，且在户外存在维护困难的问题，因此我们倾向于第二个方案，设计手动机构。 请教大家，能否给一些建议，如何设计这样的机构？或者最好能有一些实例参考。 谢谢。 |
回复此楼» 猜你喜欢
沈阳高校招收机械、控制类等相关专业研究生（调剂）
已经有0人回复
-
【博士招生】英国拉夫堡大学博士招生 （LU-CSC scholarship, 暂免ATAS）
已经有0人回复
-
机械工程论文润色/翻译怎么收费?
已经有146人回复
-
北京理工大学 空天学院-招收发动机相关专业（力学、燃烧传热等方向）博士生
已经有2人回复
-
招收2026年秋季入学博士生1名（河北工业大学/北京科技大学联合 增材制造/生物材料）
已经有16人回复
-
紧急招收2026年秋季入学博士生1名（河北工大/北京科技大学联合 增材制造/生物材料）
已经有19人回复
-
【26年入学】红外半导体/电子信息/嵌入式视觉/诚招博士生 光电教育部重点实验室
已经有0人回复
-
【全奖博士/科研助理/博后招生】新加坡南洋理工大学机械与航空航天学院
已经有7人回复
-
力学研究所某专项团队支撑岗位和特别研究助理岗位招聘启事(长期有效)
已经有10人回复
-
力学研究所某专项团队支撑岗位和特别研究助理岗位招聘启事
已经有10人回复
|
这个可以这样：方位转动可以做一个轴系，手动旋转到位置锁死。俯仰方向做个连杆机构，这个也很常见。但是不知道精确对准的要求多高。这种二维机构的设计可以达到节省人力，提高天线的稳定要求。你说的第一个方案太复杂，实际操作性不高。 发自小木虫Android客户端 |
2楼2016-07-26 13:51:29
3楼2016-07-26 14:33:04

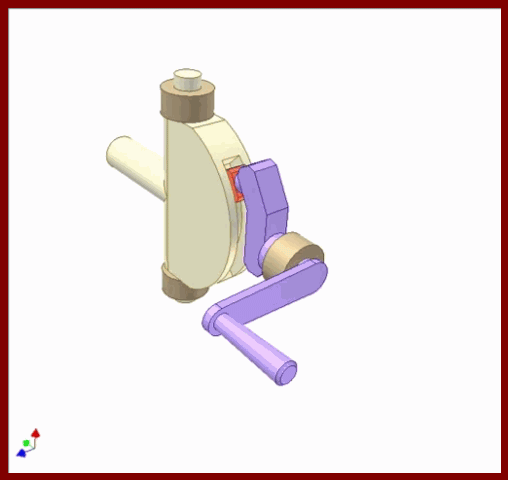

4楼2016-07-26 17:24:13
|
第二个可以用在俯仰调整上，第一个就复杂了。方位借鉴一下转台的结构，直接手动就可以。俯仰方位互不干涉，可以独立运动。你如果不是做机械结构设计专业的，做这些就难度大哦… 发自小木虫Android客户端 |
5楼2016-07-26 23:38:45
6楼2016-07-27 09:28:30
leeyu66
铁杆木虫 (著名写手)
- 应助: 1 (幼儿园)
- 金币: 11412.9
- 散金: 1000
- 红花: 1
- 沙发: 1
- 帖子: 1855
- 在线: 449.4小时
- 虫号: 3398830
- 注册: 2014-09-04
- 性别: GG
- 专业: 机械摩擦学与表面技术
7楼2016-07-28 12:31:07
8楼2016-07-28 23:18:02
9楼2016-12-30 09:56:43
